Suprema竖框RFID门禁读取设备结构

　　这款竖框安装的RFID读取设备，主要适配写字楼、产业园区、数据中心、涉密办公区域等场景的出入口权限管控需求，日常使用中可直接替代传统刷卡读头，安装在玻璃门竖框、窄边金属门框、通道闸机侧立面这类安装空间局促的位置，解决常规方形读头无法在窄边框上贴合安装的痛点。设备整体采用窄长竖版造型，外壳做了圆弧收边处理，没有突出的尖锐棱角，既可以降低过往人员磕碰的受伤风险，也能避免外力剐蹭导致的设备外壳开裂。

　　从结构设计层面看，设备内部做了分层布局，上层预留了RFID射频天线的安装位，天线区域的外壳采用低信号屏蔽的工程塑料材质，能减少金属外壳对射频信号的衰减，保证卡片识别距离稳定在合理区间，不会出现卡片贴近后无法识别的情况；中层布置核心控制电路板，板卡固定位做了防震筋位设计，即便安装在经常开关的门扇上，长期震动也不会导致板卡接插件松动；下层预留了接线端子的安装空间，接线口做在设备底部，进线后可以顺着门框走线槽隐藏布线，不会有明线外露影响整体美观。

　　设备正面的感应区域做了内凹式设计，表面覆盖耐磨的PC面板，长期使用中卡片反复摩擦也不会留下明显划痕，顶部预留了状态指示灯的透光位，识别成功、权限无效、待机三种状态可以通过不同颜色的灯光直观反馈，用户不需要额外查看提示文字就能知晓识别结果。安装边界上，设备背部做了贴合竖框弧度的安装基准面，配套的挂装支架可以适配15mm到50mm宽度的常见门框竖框，安装时不需要对原有门框做大规模裁切改造，只需要在对应位置打两个固定孔就能完成挂装，设备与支架的配合处做了防脱卡扣，挂装后不会因为外力拉扯从支架上脱落。设备外壳的接缝处做了错位止口设计，日常清洁时溅到的水渍、浮尘不会直接渗入设备内部，能满足普通室内公共区域的使用防护要求，不需要额外做防水罩加装。实际使用中，这类窄款读头不会占用门框上过多的安装空间，同一樘门上即便同时安装出门按钮、门禁锁具，也不会出现安装位置冲突的情况，射频调校上做了邻道干扰抑制，相邻两个门禁点安装同类型读头时，不会出现信号串扰导致的误识别问题。

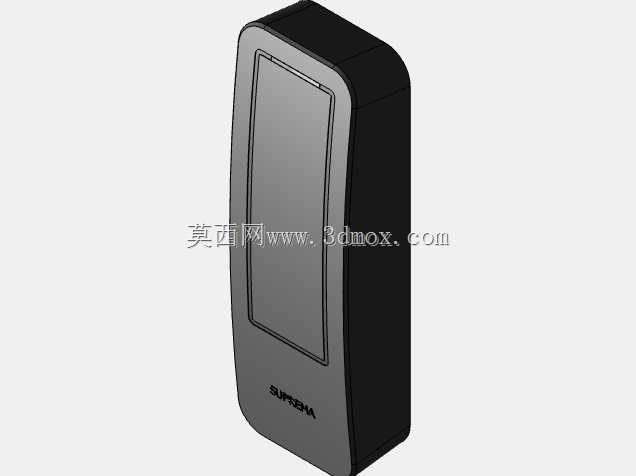

　　从建模还原的角度看，这款设备的外形曲面过渡顺滑，所有安装孔位、卡扣位置、内部筋位都做了1:1的还原，结构设计人员做门禁系统整体排布时，可以直接调用该模型核对安装间隙，提前排查门框宽度不足、走线空间不够、设备与门体开合干涉等前期设计问题，不需要反复到现场测量尺寸，能有效提升门禁系统方案的设计效率，减少现场安装时的二次改造成本。设备的边角圆角半径、面板厚度、背部挂点的间距都按照实际量产尺寸做了还原，做效果图渲染时也能直接匹配不同风格的门体设计方案，直观呈现最终的安装效果。
