带复杂曲面叶片的离心涡轮结构设计

　　做流体机械结构设计快十二年，经手的离心类叶轮少说也有三四十套，眼前这个离心涡轮的结构，第一眼就能看出是针对小流量高压比工况做的优化设计，这类结构最常见的应用场景，是小型涡轮增压器的压气机端、微型燃气轮机的动力涡轮段，还有部分高转速工业离心风机、物料气力输送系统的动力发生单元，不少实验室用的小型高速离心压缩机，也会采用近似的叶片构型。

　　先从实际安装边界说，这类叶轮的中心轮毂是带台阶通孔的结构，安装时靠中心孔与高速轴做H7/k6的过渡配合，轴端通过锁紧螺母压紧轮毂上端面，轮毂下端面要和轴肩贴合，配合面的粗糙度一般要做到Ra1.6以下，避免高速运转时出现配合面打滑、动平衡超差的问题。从叶片的径向分布来看，这类小尺寸涡轮的叶轮外径一般在80mm到150mm区间，对应的适配轴径在8mm到20mm之间，整体轴向高度不会超过外径的40%，安装时要预留叶片顶端与蜗壳内壁的间隙，单边间隙控制在0.3mm到0.8mm，间隙太小容易在高速热胀时出现刮壳，间隙太大则会导致流体泄漏量上升，整机效率掉3到5个百分点都是常事。

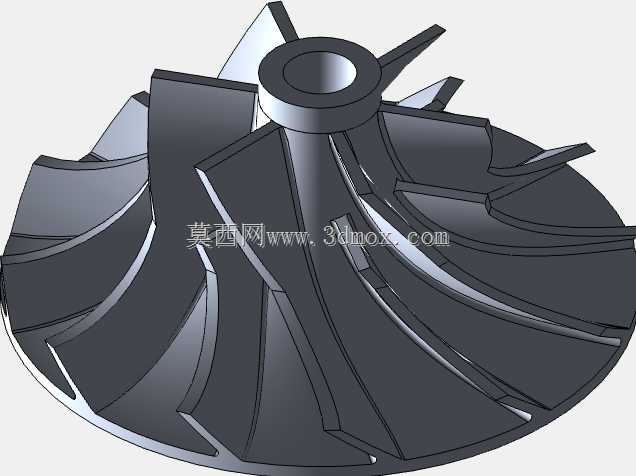

　　再讲设计思路，这个叶轮的叶片是长短叶片间隔排布的结构，长叶片从轮毂进口端一直延伸到轮盖出口边缘，短叶片则布置在相邻两个长叶片的流道中间，起始位置在流道中段，这种设计的核心目的是解决高转速下长叶片入口处的气流阻塞问题，同时避免流道后半段因为叶片扩散度过大产生的气流分离。做这类叶片建模的时候，不能只做单片叶片的阵列，要先根据进出口的速度三角形确定叶片的安装角，入口段的叶片角要和来流方向匹配，减少入口冲击损失，出口段的叶片角则要根据设计压比调整，后弯式的叶片构型虽然压比略低，但工作稳定范围更宽，不容易出现喘振，更适合工业场景下的变工况运行需求。

　　从功能特性来看，这类离心涡轮的核心作用是通过高速旋转的叶片对流体做功，提升流体的压力和动能，和普通的轴流叶轮比，离心式结构的单级压比更高，相同压比下的轴向尺寸更紧凑，适合安装空间受限的动力单元。叶片的型线是空间扭曲曲面，从轮毂到轮盖的截面翼型是逐渐变化的，轮毂处的叶片厚度更厚，一般在3mm到5mm之间，保证和轮毂连接位置的结构强度，轮盖处的叶片厚度更薄，一般在1mm到2mm，减少叶片出口的尾迹损失。叶片和轮毂的连接位置做了R2到R5的圆角过渡，避免应力集中，毕竟这类叶轮的工作转速动辄每分钟几万转，离心载荷下的应力集中很容易导致叶片根部出现疲劳裂纹，之前做项目时就遇到过圆角太小，做超速试验时叶片根部断裂的问题，后来把过渡圆角加大1.5mm，应力峰值直接降了27%。

　　实际应用中，这类叶轮的材质选择要看工作介质和转速，如果是普通空气输送的场景，用高强度铝合金整体铣削就可以满足强度要求，重量轻，转动惯量小，启停响应快；如果是输送腐蚀性气体或者工作温度超过200℃的场景，就要换成不锈钢或者钛合金材质，加工时要做整体五轴铣削，不能采用焊接结构，否则焊缝位置的残余应力在高速运转下很容易出现失效。加工完成后必须做动平衡校正，平衡精度要达到G2.5以上，不然高速运转时的振动会直接导致轴承损坏，甚至影响整套设备的运行稳定性。另外流道的表面粗糙度要控制在Ra3.2以下，有条件的可以做流道抛光，减少流体沿程摩擦损失，提升整机的运行效率。

　　做这类结构的三维建模时，要特别注意叶片曲面的光顺性，不能出现局部的凹凸或者曲率突变，不然流体流过的时候会产生局部涡流，不仅会降低效率，还会产生额外的气动噪声。建模完成后要做干涉检查，确认叶片和轮毂、轮盖的连接位置没有缝隙，避免实际加工时出现实体缺损，同时要做转动状态下的干涉模拟，确认叶轮在整个转动行程内和周边的蜗壳、密封件都没有碰撞，给热胀冷缩预留足够的安全间隙。很多新手做这类叶轮的时候，容易忽略叶片出口的滑移系数影响，直接按几何出口角计算性能，最后做出来的样机实际压比和流量比设计值低15%以上，还要反复修磨叶片，浪费大量的试制成本。
