适配2200KV无人机电机的EDF涵道风扇结构

　　在小型电动无人机的动力系统选型中，涵道风扇的气动效率、动平衡表现直接决定了整机的推力输出与飞行稳定性，这款适配2200KV无刷电机的EDF风扇结构，正是针对小型涵道无人机的动力需求完成的结构设计，可直接通过FDM或光固化3D打印工艺制作实体样件，完成装机测试与实际飞行验证。从实际应用场景来看，这类小尺寸涵道风扇主要适配翼展在600-900mm区间的小型电动涵道航模、室内竞速无人机以及小型垂直起降固定翼验证机，相比同规格的外露式螺旋桨，涵道结构的风扇能将气流约束在涵道内壁范围内，减少桨尖涡流带来的动能损耗，同等功率输入下能获得更高的推力转化效率，同时外露的桨叶被涵道包裹，也能降低地面调试、低空飞行过程中桨叶触碰障碍物造成的结构损坏概率，提升小型无人机的使用安全性。

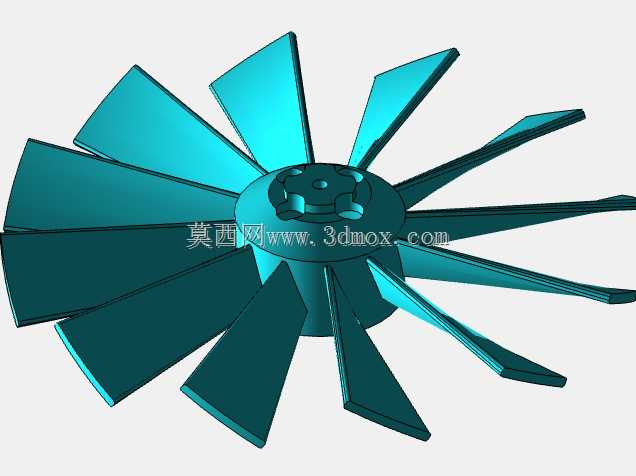

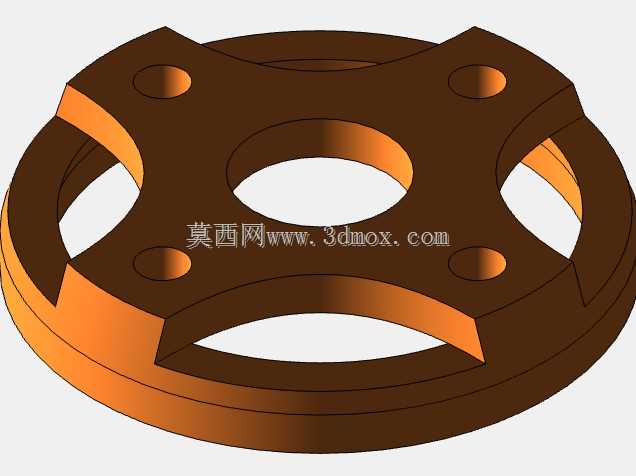

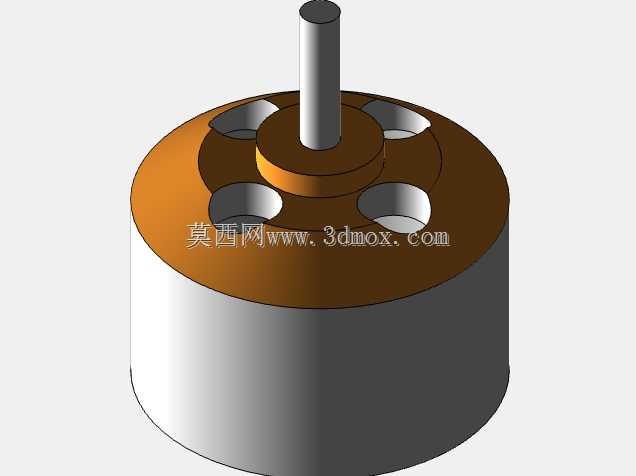

　　从结构功能特性来看，这款风扇采用长短叶片交错布置的结构形式，长叶片与短叶片沿轮毂周向均匀间隔排布，这种设计一方面能在有限的轮毂外径范围内，增加叶片的有效做功面积，提升单位转速下的空气流量，另一方面长短叶片的固有频率存在差异，能避免单一叶片排布形式在高转速区间出现的共振问题，降低风扇运转过程中的振动幅值，提升动力系统的运转稳定性。叶片的翼型截面采用低速高升阻比的翼型构型，从叶根到叶尖的弦长、安装角按照等环量设计原则做渐变处理，叶根位置安装角更大、弦长更短，保证与轮毂连接位置的结构强度，叶尖位置安装角更小、弦长更长，匹配涵道内壁的气流速度分布，减少气流沿叶展方向的二次流动损失，提升整体气动效率。轮毂中心的安装位采用与2200KV电机输出轴匹配的定位结构，设置有对应的防转卡槽与轴向定位端面，安装时无需额外加工转接件，可直接将风扇压装到电机输出轴上，配合端面的锁紧挡圈即可完成轴向固定，保证高转速下风扇不会出现轴向窜动。

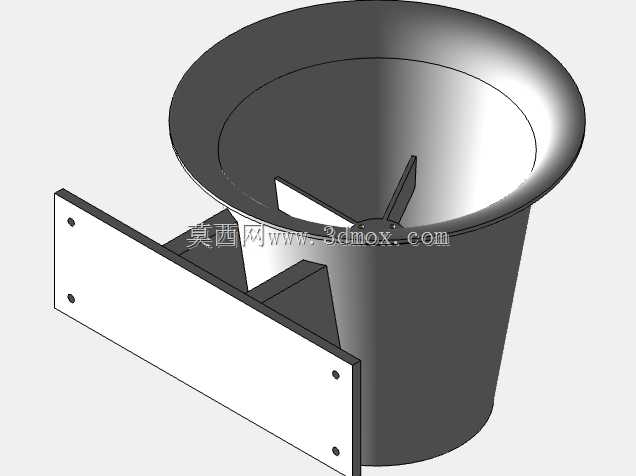

　　从设计思路的落地层面，整个结构的建模过程完全围绕3D打印的工艺特性做了适配优化，所有叶片的壁厚控制在1.2-1.8mm区间，既保证叶片在高转速下的结构强度，能承受15000-25000rpm转速下的离心载荷，又能避免打印过程中出现壁厚过大导致的内部填充不均、打印变形问题；叶片与轮毂的连接位置做了R0.8-R1.5mm的圆角过渡，减少应力集中，避免3D打印过程中该位置出现层间结合力不足导致的断裂问题，同时也能降低高转速下离心力造成的连接位置开裂风险。整个风扇的外轮廓尺寸严格匹配对应规格的涵道内壁直径，叶尖与涵道内壁的单边间隙控制在0.3-0.5mm，这个间隙值既考虑了3D打印的尺寸公差，避免打印后叶尖与涵道内壁出现刮蹭，又能尽可能减少叶尖间隙的气流泄漏，保证风扇的气动效率。

　　从安装边界条件来看，轮毂的轴向长度经过优化，安装后风扇的重心位置与电机输出轴的支撑轴承位置尽可能重合，减少电机轴的悬臂载荷，降低高转速下电机轴承的磨损速度，延长动力系统的使用寿命。叶片的前缘做了0.2mm的钝化处理，避免3D打印过程中前缘位置出现打印缺料、毛刺等问题，同时也能降低空气中的沙尘颗粒对叶片前缘的冲蚀磨损，提升风扇的使用寿命。整个结构没有设置多余的工艺凸台、减重孔等会影响气动性能的结构，所有非配合面的结构都做了流线型过渡，减少气流在风扇表面的流动阻力。在实际装机测试中，这款风扇搭配2200KV电机、3S锂电池供电时，能提供足够的静推力满足小型涵道无人机的垂直起飞与平飞动力需求，运转过程中的振动幅值控制在合理范围内，不会对机身上搭载的飞控传感器、图像采集设备造成振动干扰。对于结构设计从业者来说，这个模型的叶片参数化建模逻辑、安装位的配合公差设计、面向3D打印工艺的结构优化思路，都可以作为小型涵道动力部件设计的参考，也可以直接在这个模型的基础上调整叶片数量、安装角、轮毂直径等参数，适配不同KV值的电机、不同尺寸规格的涵道结构，缩短同类产品的开发周期。
