1.5英寸规格管道墙壁固定法兰结构件

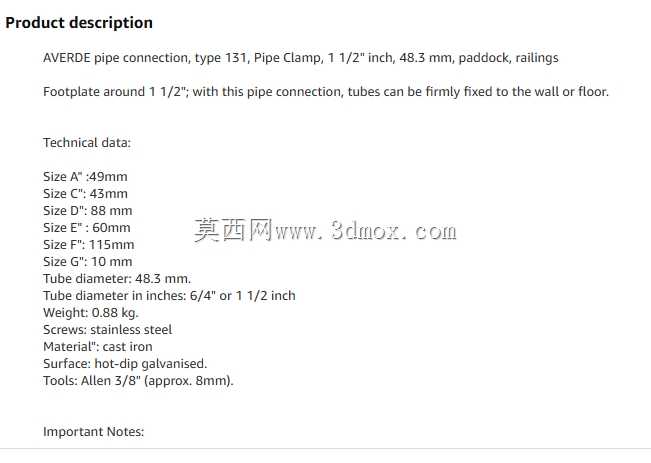

　　在民用给排水、小型工业流体输送、工装夹具支撑、家具结构搭建等场景中，经常需要将圆形管体可靠固定在墙面、地面或设备安装基面，这类固定需求如果直接采用管卡抱箍，在需要较高同轴定位精度、承受一定径向或轴向载荷的场合，往往存在定位偏移、长期使用松动的问题，这款1.5英寸规格的管壁安装法兰，就是针对这类场景设计的专用连接固定件。

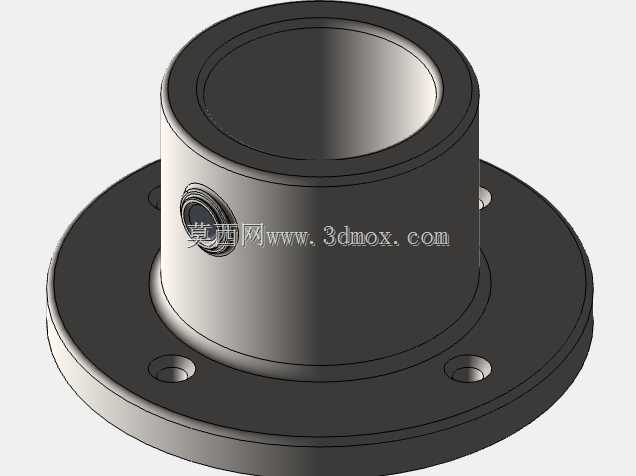

　　从结构设计逻辑来看，该法兰采用分体式功能分区设计，下部为圆盘状安装基座，上部为同轴的圆柱套接筒体，两个部分为一体化加工成型，不存在拼接焊缝带来的形位公差偏差。下部圆盘基座上均匀分布多个沉头安装孔，安装时可将螺栓穿过沉孔锁入基面的预埋膨胀套或设备螺纹孔内，沉头结构能够让螺栓头部完全没入法兰盘面，不会出现凸起干涉后续管件套接的问题，圆盘的外径尺寸经过匹配计算，在1.5英寸管径的适配基础上，预留了足够的螺栓安装边距，既不会因为盘径过大造成安装空间浪费，也不会因为边距不足导致螺栓安装时扳手空间受限、或者基面混凝土受力开裂。

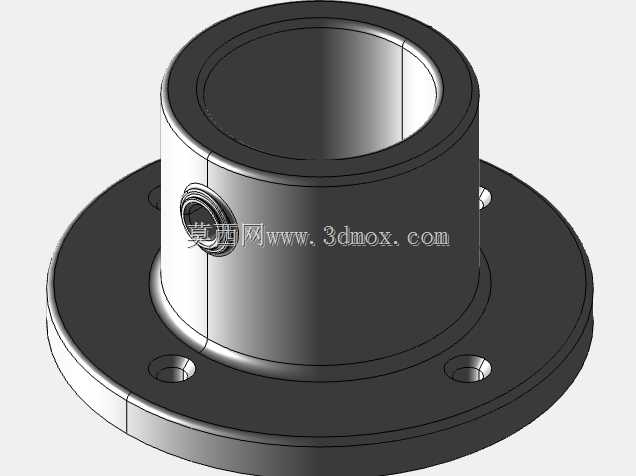

　　上部的套接筒体内径严格匹配1.5英寸标准管道的外径公差范围，筒体的轴向长度经过优化，足够的套接深度能够保证管道插入后不会出现悬臂晃动，相比短套筒的法兰结构，更长的配合面可以分散管道传递的载荷，避免应力集中在法兰盘与筒体的连接转角处。筒体侧壁设置了径向的紧定螺钉安装孔，配套的内六角紧定螺钉可以在管道插入筒体调整好伸出长度后，从侧壁锁紧管道外壁，这种锁紧方式不需要在管道上额外加工法兰盘或者焊接连接头，对于现场修配、旧管路改造的场景尤其友好，只需要将管道裁切到合适长度插入筒体，拧紧紧定螺钉即可完成固定，大幅降低现场施工的加工难度。

　　在实际应用中，这款法兰除了常规的流体管道固定场景，还可以作为家具腿的安装基座使用：将圆管型桌腿、设备支撑腿插入法兰筒体，锁紧侧壁螺钉后，把法兰盘固定在桌面底面或者设备底部框架上，相比传统的三脚支架、焊接式支脚，这种法兰连接的支脚拆装方便，同轴度好，支撑稳定性更强，在需要经常调整支脚高度、或者需要拆装运输的非标设备、定制家具场景中适配性很高。

　　设计过程中重点考虑了安装边界的适配性：法兰盘的厚度经过强度校核，在承受常规管道载荷、家具支撑载荷的情况下不会发生盘面翘曲，筒体与法兰盘的连接位置做了圆角过渡处理，避免直角连接处的应力集中，提升长期交变载荷下的结构疲劳寿命。紧定螺钉的安装位置设置在筒体靠近上端的位置，既能够保证锁紧时对管道的压紧力足够，也不会因为螺钉位置太靠近法兰盘导致安装时扳手被基面干涉。安装孔的位置采用均匀圆周分布，不管是墙面安装还是地面安装，都可以灵活调整法兰的周向角度，不需要刻意对齐孔位方向，降低现场安装的对位难度。

　　从建模实现的角度，该零件的特征逻辑清晰，首先绘制法兰盘的截面草图旋转生成基础基体，之后拉伸切除生成安装沉孔与筒体内腔，再通过圆周阵列完成所有安装孔的布局，最后在筒体侧壁生成紧定螺钉的螺纹孔，建模过程中需要重点保证筒体轴线与法兰盘端面的垂直度公差，这个形位公差直接决定了安装后管道与安装基面的垂直精度，如果垂直度超差，会导致管道倾斜，流体输送场景中会出现局部积液，支撑场景中会出现支脚受力不均、台面倾斜的问题。同时筒体内径的尺寸公差需要控制在合理范围，间隙过大会导致管道套接后晃动，间隙过小会导致管道插入困难，尤其是在现场施工没有精密打磨条件的情况下，合理的公差配合能够大幅提升安装效率。
