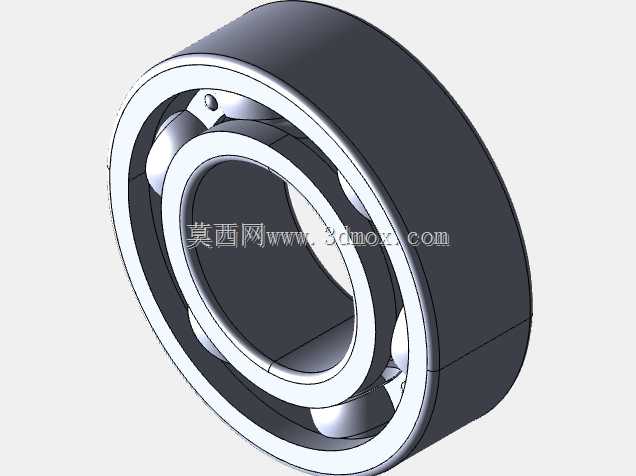

深沟球滚动轴承实体结构三维建模

　　在各类旋转传动设备的结构设计环节，滚动轴承是绕不开的核心支承部件，这款深沟球结构的轴承模型，完整还原了实体零件的全部装配特征，可直接用于设备整体装配的干涉校验、运动仿真环节。从实际应用场景来看，这类轴承覆盖了从普通民用机电设备到工业传动生产线的绝大多数旋转支承工位，小到小型输送线的从动辊筒支承，大到中型电机的输出轴定位、减速机的中间轴支承，都能见到同结构轴承的应用，其核心作用是在轴系运转过程中，将轴与安装座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗，同时约束轴系的径向与少量轴向窜动，保证旋转部件的回转精度处于设计允许范围内。

　　从结构设计思路来看，这款轴承采用最经典的深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格遵循滚动轴承的通用设计规范：内圈的内孔面为与轴配合的安装基准面，加工精度通常根据应用场景选择IT5到IT7级公差，建模时预留了合理的配合面公差带参考；外圈的外圆柱面为与轴承座孔配合的安装基准，与轴承座的配合多采用基轴制过渡配合，保证安装后外圈不会随轴转动产生蠕变。滚动体采用均匀分布的钢制球体，滚道的曲率半径略大于钢球半径，保证钢球在滚道内既有足够的接触面积承受载荷，又不会出现卡滞现象；保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，避免钢球之间直接接触产生摩擦与碰撞，同时保证所有钢球沿滚道圆周方向均匀分布，让载荷能够均匀传递到每一颗滚动体上，避免局部应力集中导致的早期失效。

　　在安装边界与尺寸适配方面，这类轴承的安装需要严格控制轴肩与座孔挡边的高度，轴肩高度不能超过内圈的倒角尺寸，否则会导致轴承无法安装到位，也会影响后续的拆卸维护；座孔的挡边高度同样要低于外圈的倒角尺寸，同时安装位置需要预留足够的润滑空间，无论是采用脂润滑还是油润滑，都要保证润滑剂能够顺利进入滚道接触区域，带走运转产生的热量同时形成油膜降低接触应力。建模过程中完整还原了内圈、外圈的引导倒角，钢球与滚道的接触角符合深沟球轴承的设计参数，保持架的兜孔间隙也按照实际冲压保持架的通用间隙值设置，在做运动仿真时能够真实模拟钢球在滚道内的公转、自转状态，以及保持架随钢球运转的随动状态，不会出现运动干涉或者穿模的问题。

　　很多结构设计新人在做轴系设计时，往往会忽略轴承的安装尺寸边界，比如轴肩过高导致轴承拆卸时拉马无法勾住内圈端面，或者座孔挡边过高导致外圈无法压装到位，这款模型在建模时特意将倒角、挡边限位的结构做了清晰的特征区分，在装配时可以直接作为尺寸参考，核对轴与轴承座的设计尺寸是否符合安装要求。另外，这类深沟球轴承除了承受径向载荷之外，还可以承受一定量的双向轴向载荷，在一些轴向载荷不大的工况下，可以替代成对使用的角接触轴承，简化轴系的结构设计，降低整体的加工与装配成本，这也是这类轴承应用范围最广的核心原因。在做设备的维护性设计时，也可以借助这个模型核对轴承安装位置的操作空间，保证后续更换轴承时，有足够的空间放置拆卸工具，不需要额外拆解周边的其他零部件，提升设备的可维护性。
