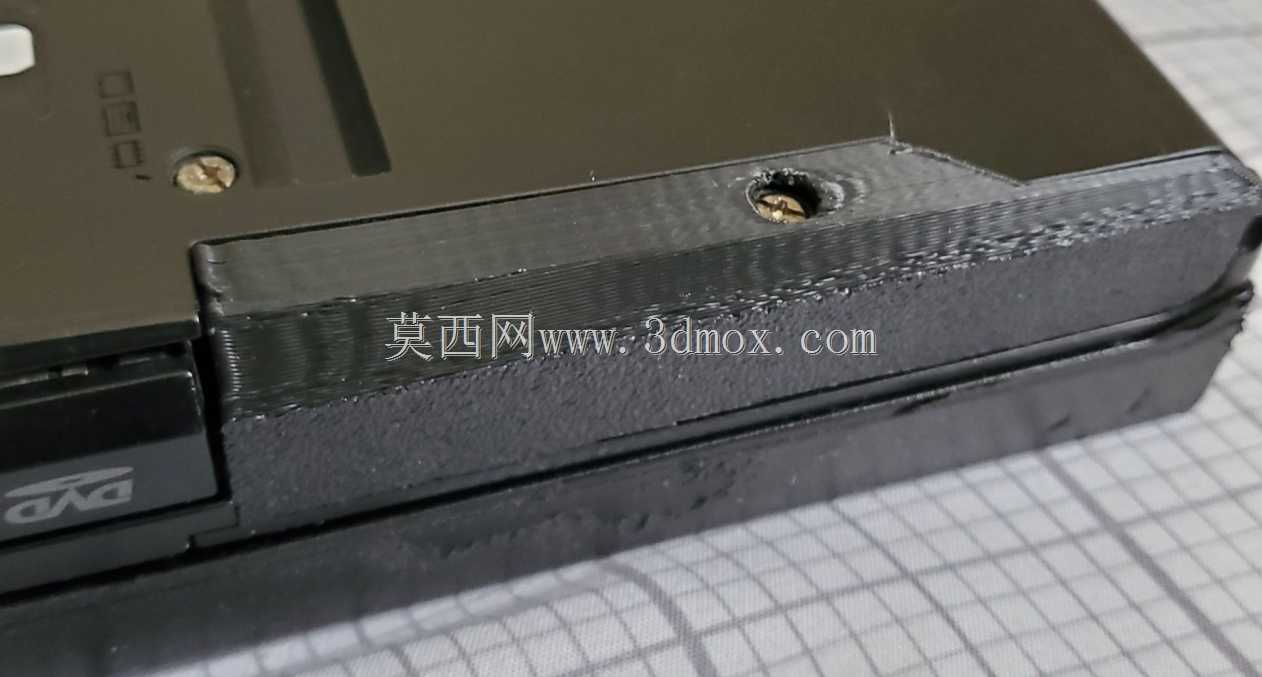

ThinkPadT500笔记本硬盘防护盖板结构

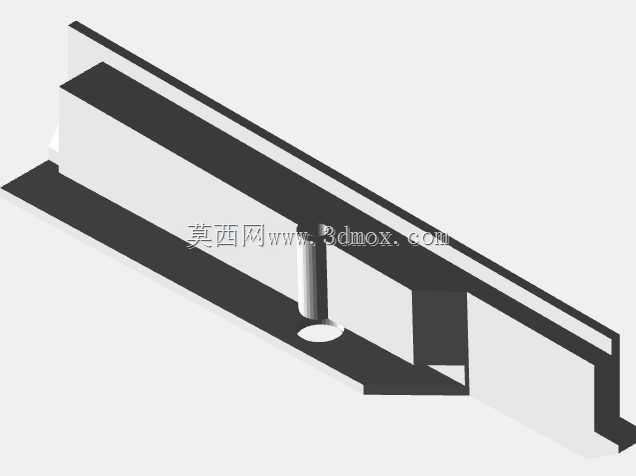

　　这款硬盘盖板是针对ThinkPad T500机型设计的机身结构防护件，日常应用场景集中在笔记本电脑的售后维修、配件替换、老旧机型翻新以及DIY改装领域，主要作用是封闭机身底部的硬盘安装仓，在硬盘装入机身D壳仓位后，通过卡扣与螺丝双重固定的方式，将硬盘完全封闭在机身内部，既可以阻挡日常使用过程中灰尘、毛发、泼溅液体进入硬盘仓接触硬盘电路与接口，也能避免外力磕碰直接冲击硬盘本体，同时维持机身底部外观的完整性，避免出现仓位缺口导致的结构强度下降、进风漏风影响机身散热风道的问题。从结构设计思路来看，这款盖板完全匹配T500机身D壳的硬盘仓轮廓，整体采用长条状的薄壁结构，主体壁厚控制在1.2mm左右，既能够保证足够的结构强度抵抗日常按压、磕碰的外力，也不会因为壁厚过大占用机身内部的硬盘安装空间，不会干涉2.5英寸标准笔记本硬盘的装入与取出。盖板边缘做了一圈0.8mm高度的止口结构，安装时止口可以完全嵌入机身D壳的硬盘仓卡槽内，实现横向与纵向的初步定位，不需要额外扶持就可以对准安装孔位，大幅降低维修更换时的对位难度。

　　盖板靠近机身内侧的位置设计了一个圆柱形的螺丝柱，柱体内嵌铜质螺母嵌件，螺丝柱的高度刚好与机身D壳的安装凸台高度匹配，安装时使用对应规格的十字螺丝穿过机身D壳的安装孔拧入该嵌件，就可以将盖板完全锁紧在机身上，不会出现松动、异响的问题；螺丝柱根部做了R0.5的圆角过渡，避免长期使用后应力集中导致柱体断裂，同时柱体周围设计了三条放射状的加强筋，筋条厚度0.6mm，连接螺丝柱与盖板主体内壁，进一步提升螺丝锁紧位置的结构强度，避免拧螺丝时用力过大导致柱体开裂。

　　盖板的外表面做了细磨砂的晒纹处理，和T500机身D壳的表面纹理完全一致，安装后和机身融为一体，不会出现明显的色差或者接缝突兀的问题，边缘位置做了0.3mm的C角倒角，既可以避免安装时刮手，也能让盖板和机身的接缝更加均匀，不会出现边缘割手、缝隙大小不一的问题。从安装边界尺寸来看，这款盖板的长度完全匹配T500硬盘仓的128mm长度尺寸，宽度对应仓位的24mm宽度，安装后盖板外表面和机身D壳的外表面完全齐平，不会出现凸起或者凹陷的问题，不会影响笔记本平放在桌面的稳定性，也不会因为凸起剐蹭背包内部的其他物品。

　　在实际维修场景中，更换这款盖板只需要拧下对应的固定螺丝，沿着止口方向轻轻撬动就可以取下旧盖板，清理仓位边缘的灰尘后将新盖板的止口对准卡槽推入，拧回螺丝即可完成更换，整个过程不需要拆解机身其他部件，普通用户也可以独立完成操作。针对老旧机型长期使用后盖板断裂、卡扣脱落、螺丝柱滑牙的问题，这款结构件完全还原了原厂的尺寸公差，所有配合位置的公差控制在±0.1mm以内，安装后不会出现缝隙过大、卡扣松动、螺丝拧不紧的问题，同时材质选用和原厂一致的ABS+PC混合塑胶，具备足够的韧性与抗冲击性能，日常拆装多次也不会出现卡扣断裂、柱体开裂的问题，能够长期稳定防护硬盘仓位。在结构建模过程中，所有的配合面都做了公差匹配，止口位置预留了0.05mm的装配间隙，避免温度变化导致塑胶热胀冷缩出现安装过紧或者松动的问题，螺丝柱的嵌件深度控制在3mm，既能够保证足够的螺丝啮合长度，也不会因为嵌件过深导致盖板表面出现缩痕，影响外观质感。
