40齿GT2同步传动皮带轮结构设计

　　在桌面级3D打印机、小型自动化输送机构、精密检测位移平台这类对传动背隙有严格要求的轻载传动场景中，GT2齿形的同步带轮一直是应用占比极高的传动部件，这款40齿规格的GT2皮带轮，正是针对小空间内的精密传动需求完成的结构设计。从实际选型适配的角度来看，GT2齿形的节距为2mm，齿廓采用圆弧过渡设计，相比传统梯形齿同步轮，啮合过程中不会出现齿根应力集中的问题，传动过程中的多边形效应被大幅削弱，在高速往复传动的工况下能有效降低运行噪音与传动冲击，这也是它在3D打印机X/Y轴传动、小型雕刻机进给机构中被广泛使用的核心原因。

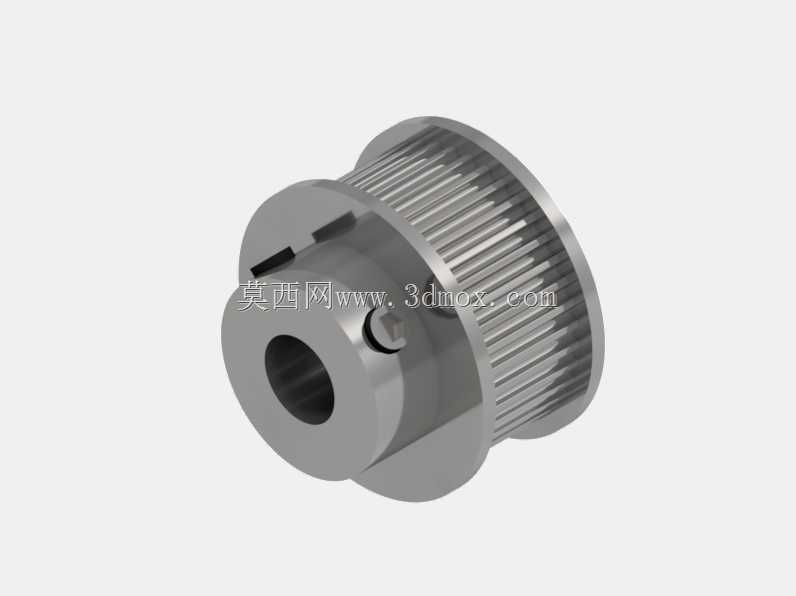

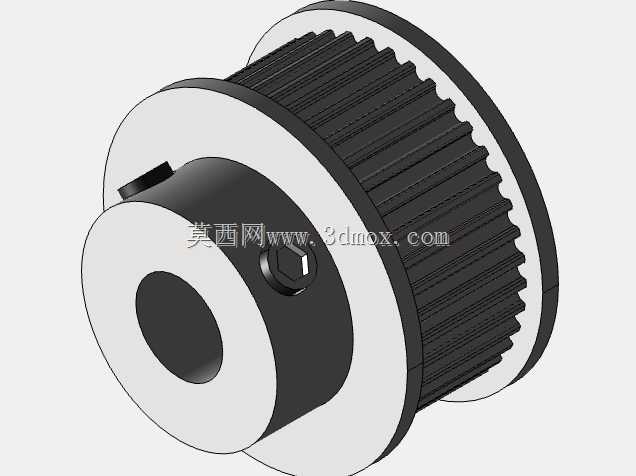

　　这款带轮采用了凸台一体式的结构设计，轮毂部分做了加厚处理，中心安装孔为通孔设计，孔侧预留了紧定螺钉的安装位，实际装配时可以通过紧定螺钉直接将带轮锁紧在电机轴或者传动轴上，不需要额外加装轴套或者涨紧套，能有效压缩传动组件的轴向安装空间，适配安装空间局促的小型设备。带轮的齿圈部分宽度匹配常规宽度的GT2同步带，齿顶与齿根的尺寸公差按照精密传动的要求做了控制，保证皮带啮合时不会出现爬齿、跳齿的问题，即使在频繁正反转的工况下，也能保持稳定的传动比，不会因为齿侧间隙累积造成传动定位误差。

　　从设计思路上，这款带轮的结构完全围绕轻载精密传动的实际需求展开，没有做多余的冗余结构：轮毂的外径尺寸控制在合理范围，既保证了紧定螺钉安装位置有足够的壁厚，不会因为拧紧螺钉造成轮毂变形，又不会因为轮毂过大增加不必要的转动惯量，对于步进电机驱动的小型传动系统来说，更低的转动惯量意味着电机启停响应速度更快，高速运行时的动态性能更好。带轮两端的挡边结构做了一体化的设计，挡边高度略高于皮带安装后的顶面，能有效防止皮带在高速运行过程中出现跑偏、脱带的问题，不需要额外加装皮带挡片，减少装配时的零件数量。

　　在安装边界方面，这款40齿GT2带轮的节圆直径可以通过齿形参数直接计算得出，对应的中心安装孔适配常用的小型电机轴径，轴向总长度控制在紧凑范围内，设计选型时只需要确认传动轴的轴径、皮带宽度与带轮参数匹配，预留出对应的轴向安装空间即可，不需要额外做结构避让。实际装配过程中，紧定螺钉的位置通常会对准电机轴的D型切面位置，这样可以进一步提升锁紧的可靠性，避免长时间正反转运行后带轮与轴之间出现相对滑动，影响传动精度。

　　从实际使用的工况适配来看，这款带轮适合传递扭矩在1N·m以内的轻载传动场景，常见的应用除了桌面级3D打印机的轴传动，还包括小型自动化设备的送料机构、实验室精密位移平台的传动组件、小型舵机扩展传动结构等。设计时齿面的粗糙度做了对应控制，既不会因为过于粗糙加快皮带的磨损，也不会因为过于光滑降低啮合时的摩擦力，保证皮带使用寿命的同时，维持稳定的传动效率。另外带轮的轮毂端面做了倒角处理，装配时可以更顺利地将带轮推入传动轴，不会因为端面毛刺刮伤轴表面，也能避免装配时出现卡滞的问题。

　　在做整机结构设计时，选用这款带轮需要配合对应张紧结构使用，因为同步带传动需要维持合适的张紧力，张紧力过大会加快皮带与带轮齿面的磨损，增加电机的负载；张紧力过小则容易出现跳齿、传动间隙过大的问题。这款带轮的凸台结构在安装时可以作为轴向定位的基准面，装配时将凸台端面贴紧电机安装面或者轴用挡圈，就能快速确定带轮的轴向位置，保证带轮的齿面与皮带处于同一平面，避免因为皮带偏斜造成的单边磨损问题。对于结构设计人员来说，这款带轮的参数标准化程度高，不需要额外做自定义的齿形绘制，直接调用对应模型就能完成装配，能大幅缩短小型传动机构的设计周期，同时因为GT2带轮属于通用标准件，后期设备维护时的配件采购也十分便利，不需要定制特殊规格的零件，能有效降低设备的后期维护成本。
