全规格斜面座联合六角锁紧螺母设计

　　在各类需要防松锁紧的机械装配场景中，普通六角螺母在承受交变载荷、振动冲击时容易出现螺纹副松动、回转退牙的问题，斜面座联合六角螺母正是针对这一工程痛点开发的专用紧固件，目前广泛应用在电力设备柜体连接、重型机械机架装配、轨道交通部件固定、输变电金具连接等对连接可靠性要求较高的场景中。不同于普通平端面六角螺母，这类螺母自带斜面贴合座，安装时斜面能够与被连接件的对应斜面形成楔面锁紧效应，无需额外加装弹簧垫圈、止动垫片就能实现可靠的防松效果，在长期受振动的工况下，螺纹副的预紧力保持率比普通六角螺母高出40%以上，能够大幅降低设备运维过程中紧固件复检、复紧的工作量。

　　从结构设计逻辑来看，这类螺母的核心功能分为两部分，一端是标准的六角扳拧结构，完全适配常规开口扳手、套筒扳手的扳拧尺寸，现场装配无需使用特殊工装，和同规格普通外六角紧固件的安装工具完全通用，能够降低现场装配的工具适配成本；另一端是带特定倾角的斜面座，斜面的倾角经过反复校核，既能够保证楔紧时的自锁效应，又不会因为倾角过大导致螺纹副承受额外的弯曲载荷。设计过程中需要严格控制斜面与螺纹轴线的垂直度偏差，若斜面偏角超差，安装后会导致螺纹轴线与被连接件安装面出现偏斜，使得螺栓承受附加弯曲应力，大幅降低连接副的疲劳寿命，因此建模时需要将斜面的形位公差约束放在优先级最高的位置，先确定螺纹中径的基准轴线，再以此为基准生成斜面座的贴合面，保证两者的同轴度与角度偏差控制在合理范围内。

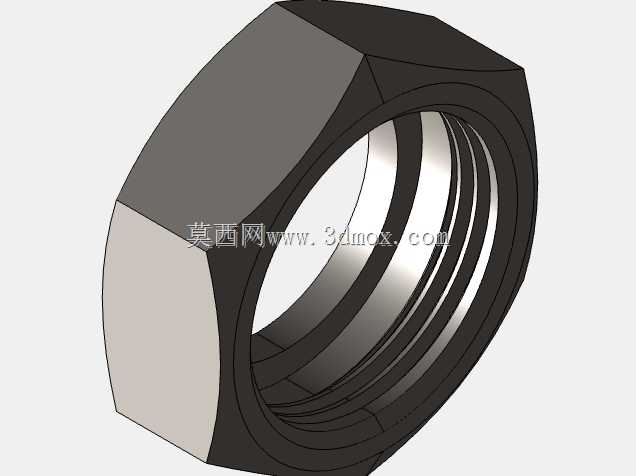

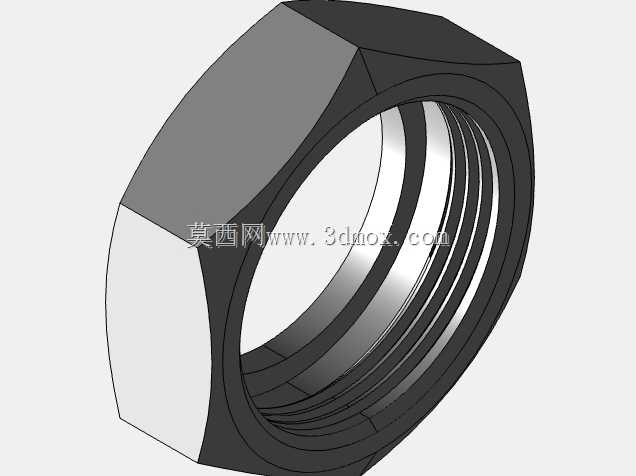

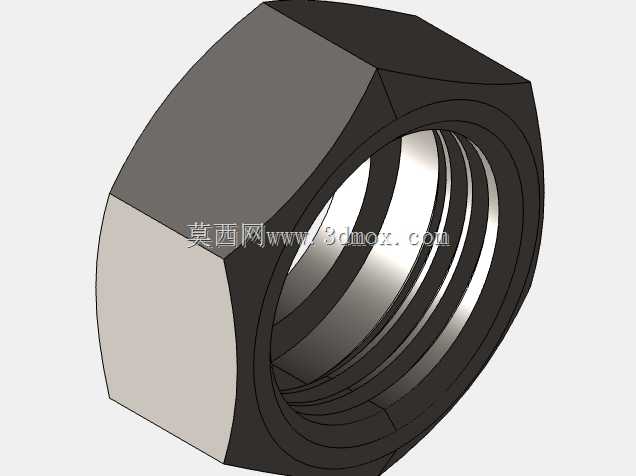

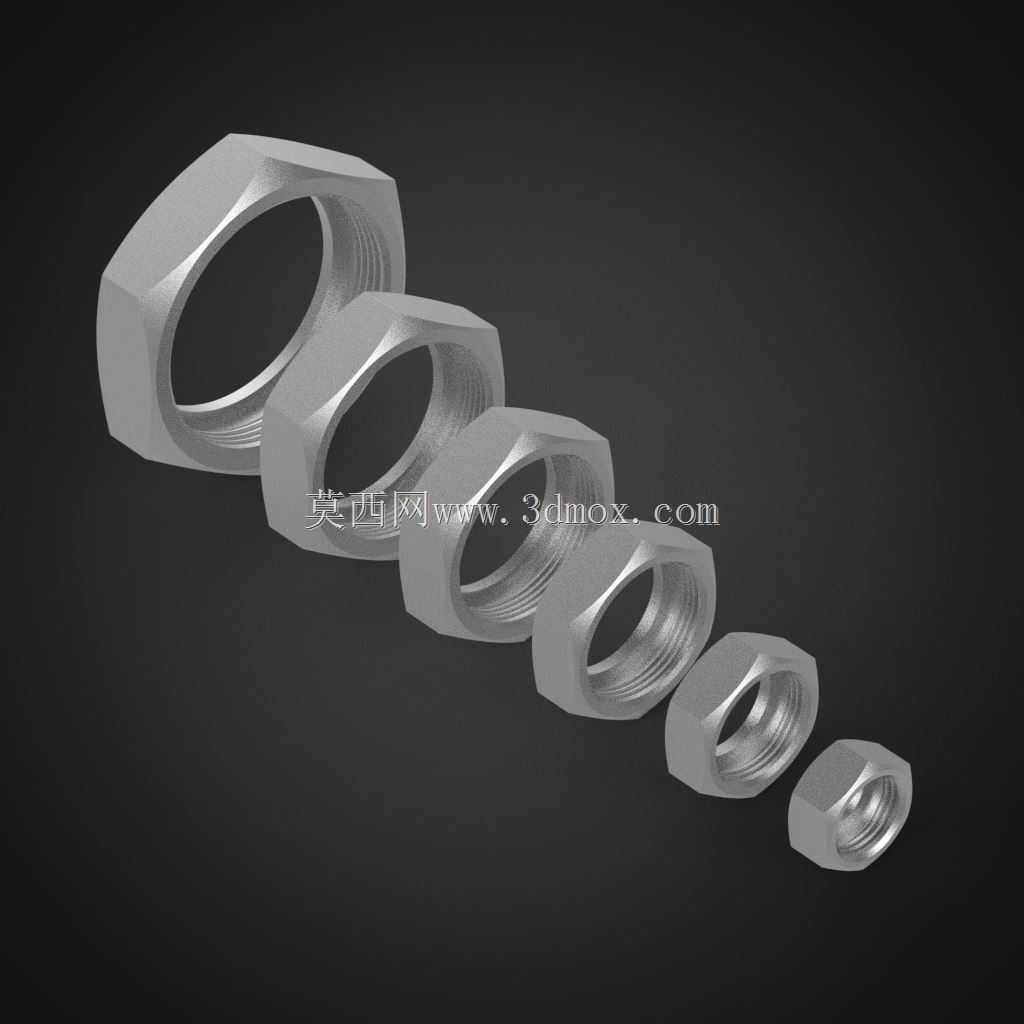

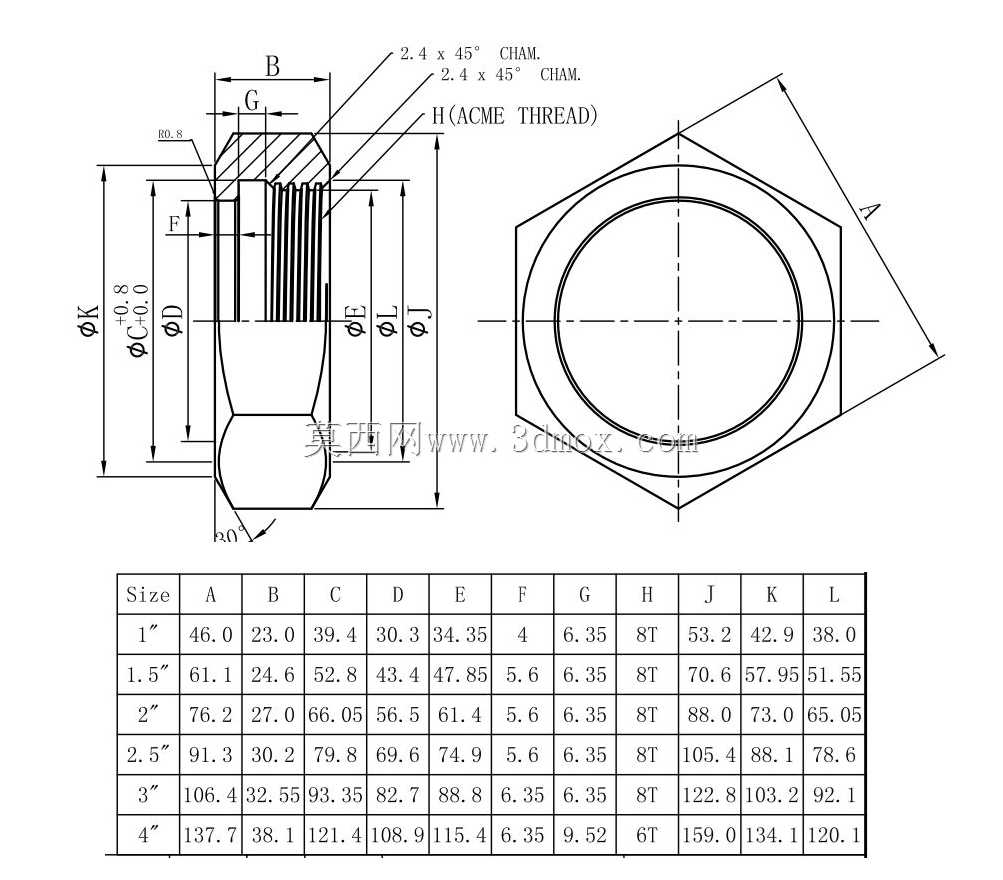

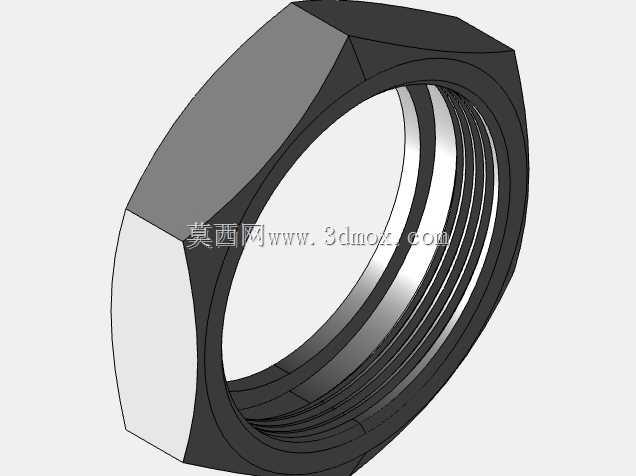

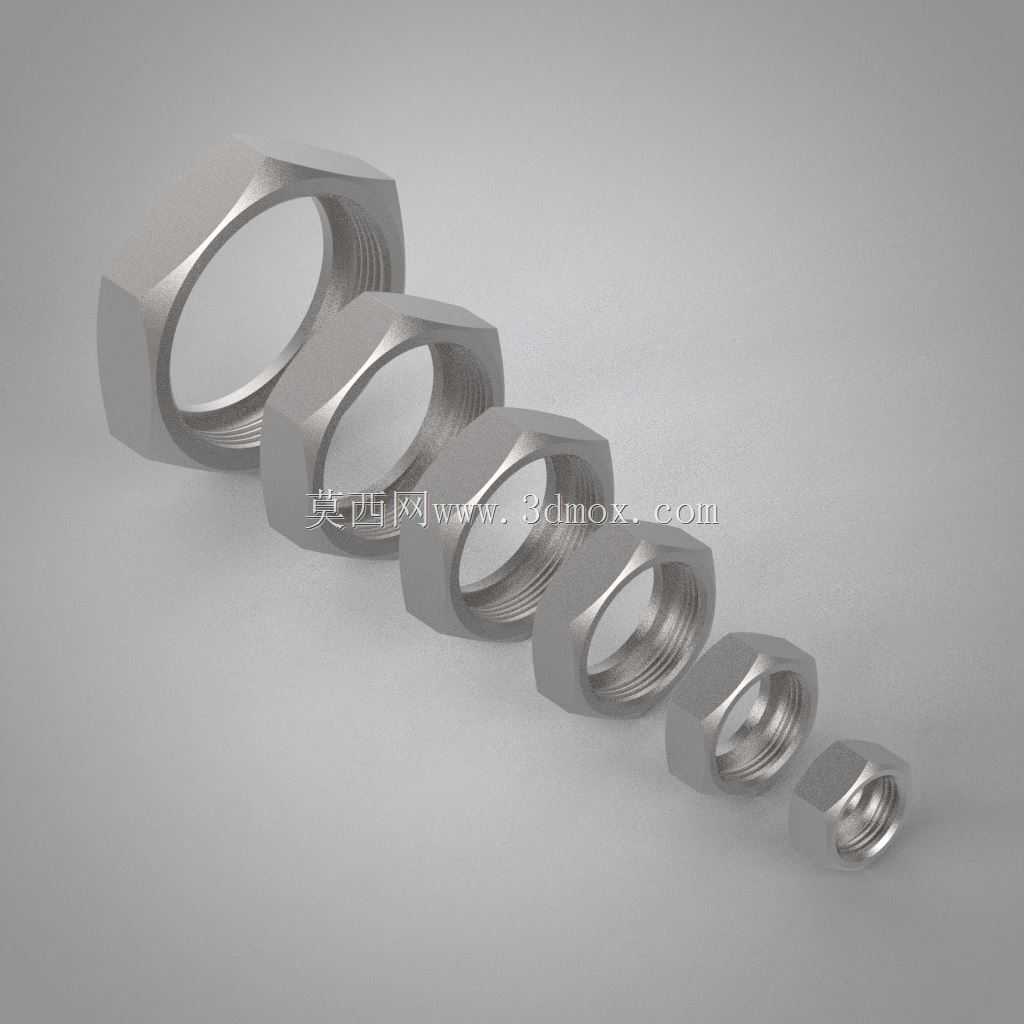

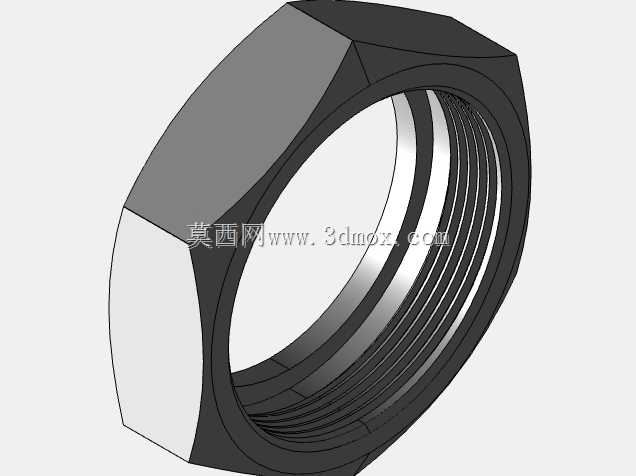

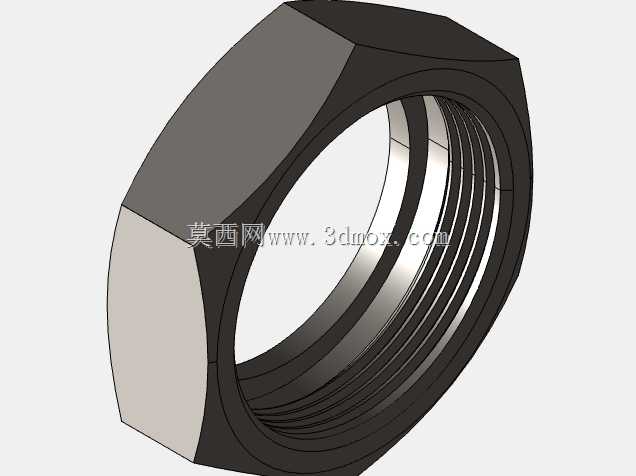

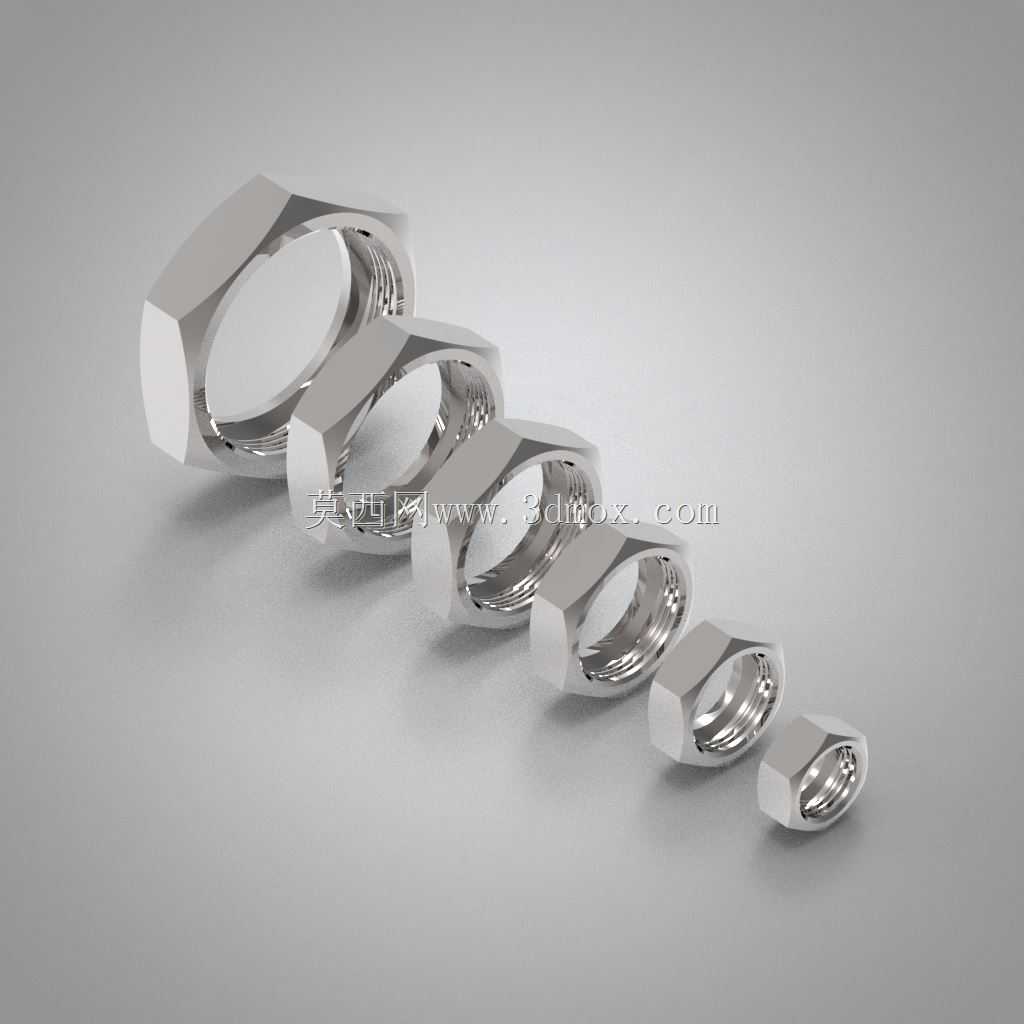

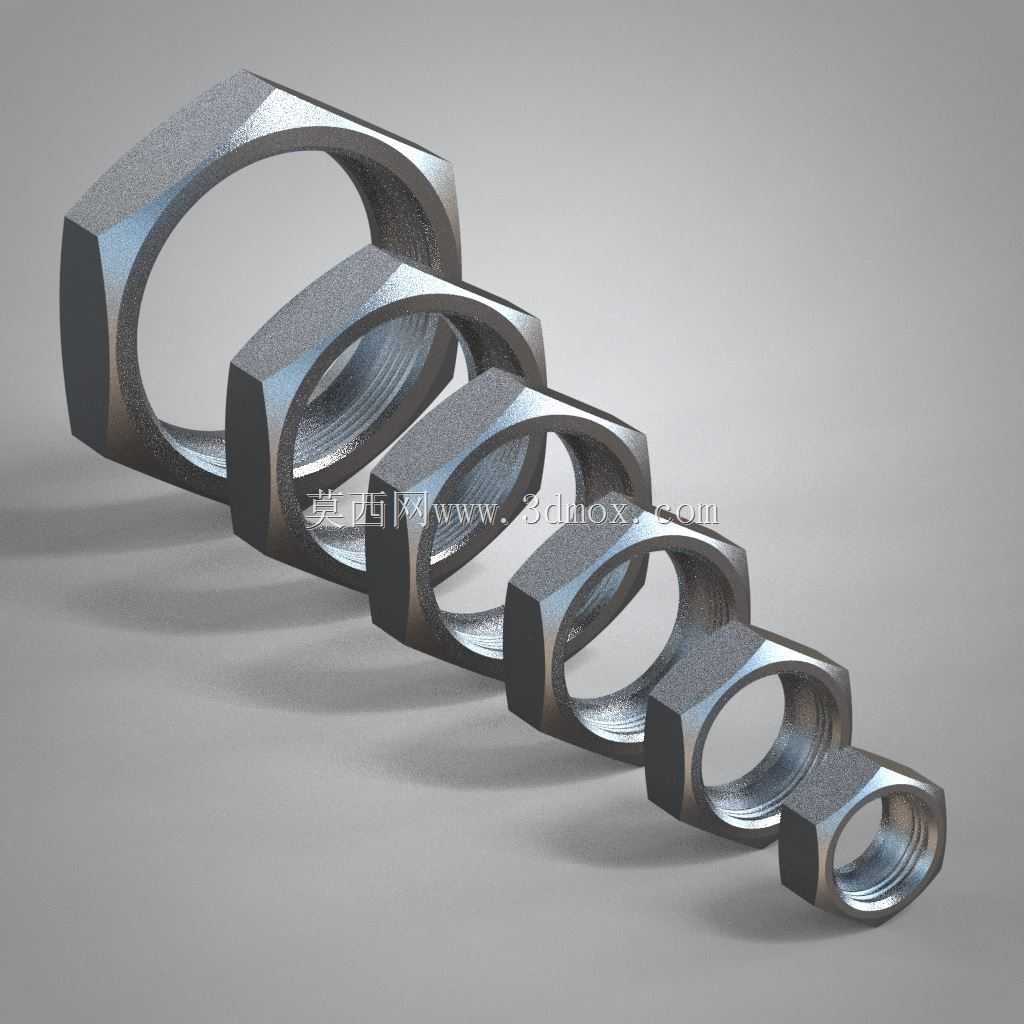

　　本次覆盖全尺寸规格的斜面座联合六角螺母模型，完整覆盖了常用的公制螺纹规格区间，从适配小电流电力端子连接的小规格型号，到适配重型机架承重连接的大规格型号，每个规格的扳拧对边尺寸、螺母总高度、斜面座外径、斜面倾角都严格遵循通用紧固件的设计规范，同时兼顾了不同安装场景的边界要求。比如小规格螺母的斜面座外径做了适度收窄，适配狭小安装空间内的布局需求，避免和相邻的接线端子、结构筋位发生干涉；大规格螺母的六角扳拧部分高度适当增加，保证大扭矩扳拧时不会出现六角棱边崩损的问题，同时斜面座的接触面积随规格增大按比例提升，保证大预紧力下被连接件表面的压应力在材料许用范围内，不会出现接触面压溃的问题。

　　在实际选型使用时，需要注意这类螺母的安装边界要求：由于自带斜面座，螺母的总高度比同规格普通六角螺母高出一部分，安装前需要核算螺栓的有效旋合长度，保证螺栓穿过被连接件后，能够和螺母实现足够的螺纹啮合扣数，避免因旋合长度不足导致螺纹滑牙；其次，被连接件上与螺母斜面贴合的部位需要加工出对应角度的斜面，且斜面的表面粗糙度需要达到相应要求，若贴合面存在凸起、焊渣或者角度不匹配的问题，会导致楔紧失效，无法发挥应有的防松性能。建模过程中针对每个规格都做了装配干涉校验，模拟了螺母从旋入到最终锁紧的全行程，确认在标准安装扭矩下，六角部分不会和被连接件的安装沉孔、周边结构发生剐蹭，斜面座能够实现完整的环面接触，不会出现局部虚接的问题。

　　不同于需要配合防松胶、串丝销使用的特殊防松螺母，斜面座联合六角螺母的安装效率更高，拆卸后也可以重复使用，在需要定期拆解维护的设备结构中适用性更强。比如在变压器的器身连接部位，设备需要定期吊芯检修，使用这类螺母既可以保证运输、运行过程中振动工况下的连接可靠性，又不会因为防松结构的存在增加拆解难度，检修复装时只要按照规定扭矩拧紧即可，不需要额外更换防松配件。模型中每个规格的螺纹都采用标准牙型建模，牙型角、螺距、螺纹大中小径的尺寸都符合公制螺纹的通用标准，可以直接导入装配体中做干涉检查、装配模拟，也可以直接导出工程图用于生产加工，不需要再对螺纹参数做二次校核。针对不同工况的使用需求，模型中也预留了表面处理的结构调整空间，比如需要防腐的户外使用场景，可以在不改变核心配合尺寸的前提下调整镀层厚度的预留量，保证镀锌、达克罗等表面处理后，扳拧尺寸、螺纹配合精度仍然符合装配要求。
