折叠式车载厢体不锈钢拉手结构

　　这款折叠式拉手主要面向商用厢式车辆、移动设备舱、工业设备侧门的启闭操作场景，在日常作业中，操作人员需要频繁启闭厢门取放物料、检修内部设备，拉手作为直接施力部件，既要承受反复拉拽的载荷，又要在非使用状态下不突出于安装面，避免剐蹭过往人员或搬运的货物。从实际使用场景来看，这类拉手常被安装在物流运输车侧门、工程设备检修舱门、移动式工具箱侧板上，使用频率高，作业环境可能存在粉尘、雨水、轻微磕碰的情况，因此结构设计上优先考虑耐用性与操作便利性。

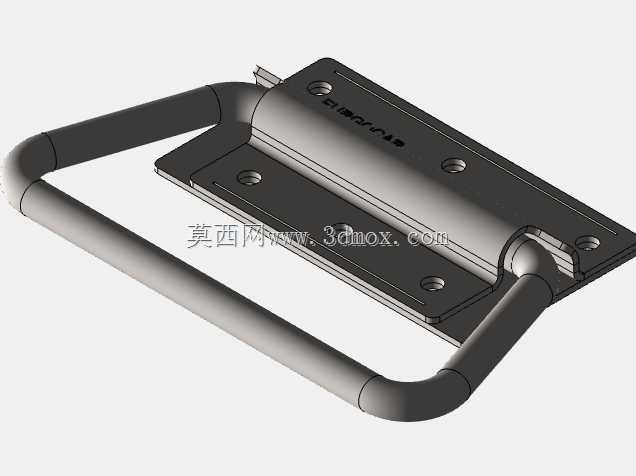

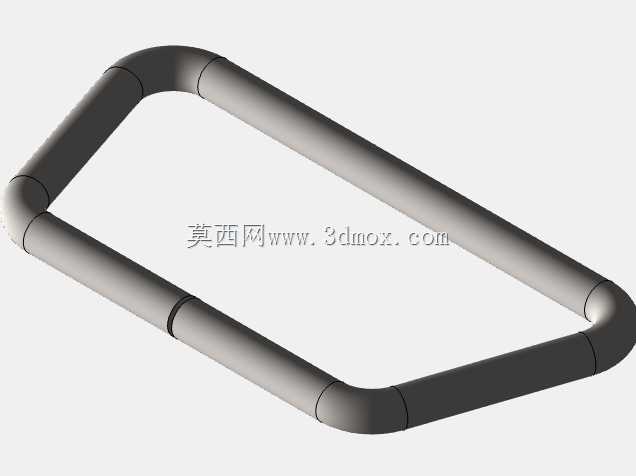

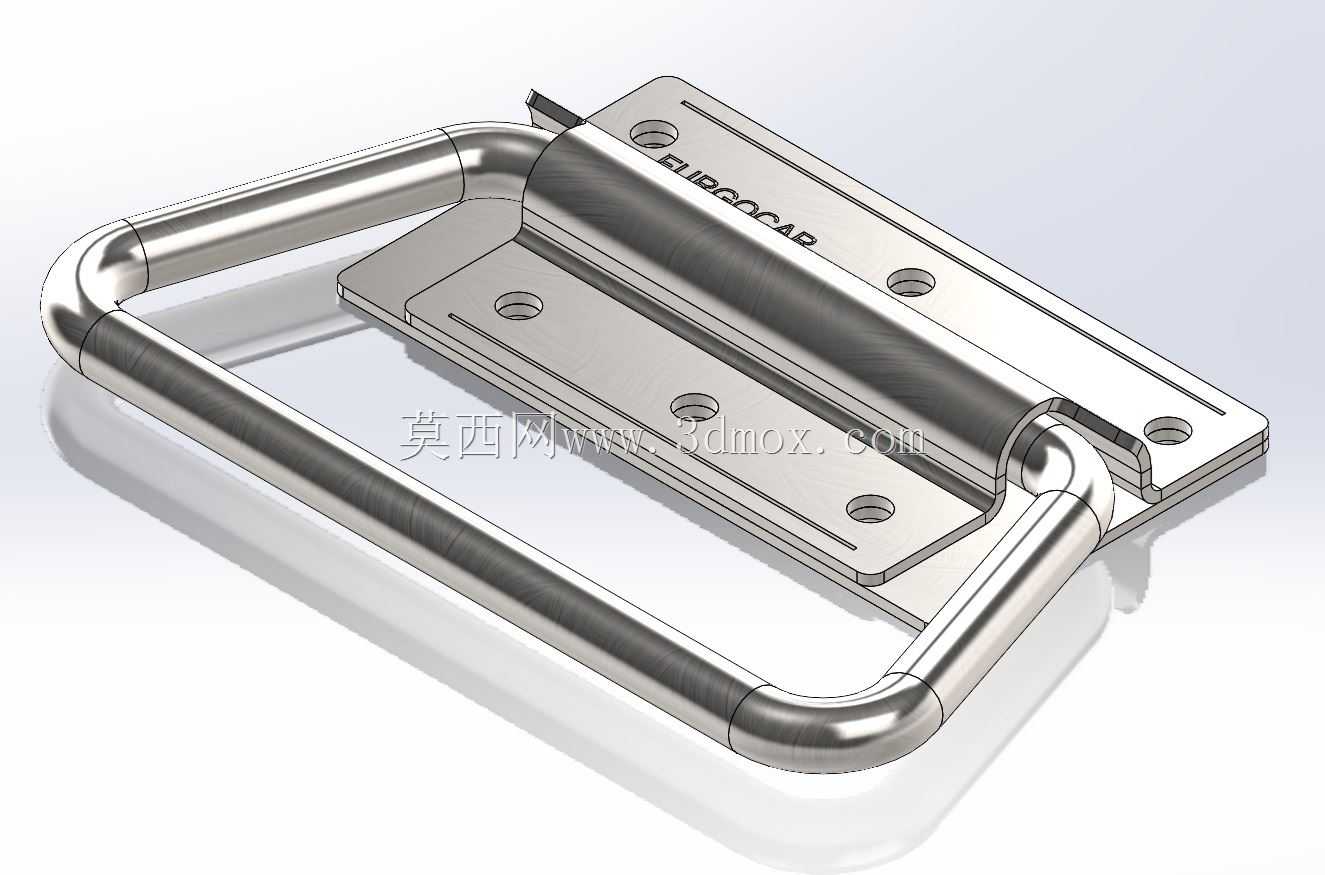

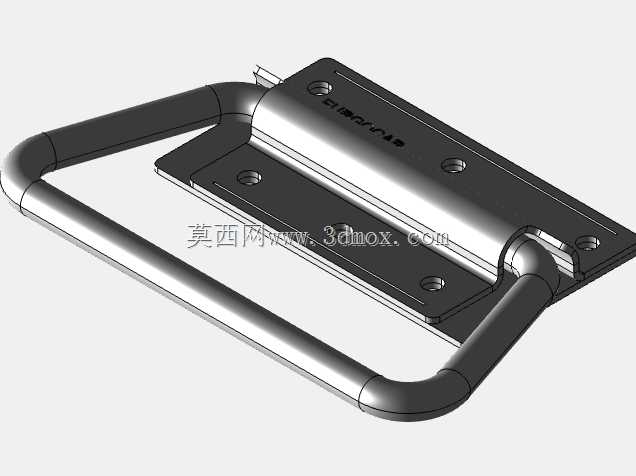

　　从功能特性来看，这款拉手采用U型握杆搭配铰接安装座的结构，握杆可绕铰接轴转动，非使用状态下握杆可贴合在安装座表面，整体与安装面齐平，不会形成突出的磕碰点；使用时只需将握杆扳起至垂直于安装面的角度，即可提供足够的握持空间，操作人员可单手握持施力，拉动厢门完成启闭动作。握杆采用圆管弯折成型，表面做抛光处理，握持时不会硌手，即使佩戴劳保手套操作也能有足够的摩擦力，不会出现打滑的情况。安装座上预留了多个沉头安装孔，安装时可采用螺栓从正面穿入固定，沉头结构可让螺栓头完全没入安装座表面，不会突出影响握杆的折叠收纳，也不会在使用过程中剐蹭操作人员的手部。

　　设计思路上，首先考虑的是载荷传递路径，操作人员施加在握杆上的拉力，会通过握杆两端的铰接轴传递到安装座，再通过安装座上的固定螺栓传递到厢门门板上，因此铰接位置做了加厚处理，避免长期反复受力出现铰接孔磨损、轴销变形的问题。握杆与安装座的铰接处预留了合适的转动间隙，既不会因为间隙过大出现握杆晃动，也不会因为间隙过小导致转动卡滞，即使在低温环境或者有少量粉尘进入铰接缝隙的情况下，依然可以顺畅扳动握杆。安装座的贴合面做了平面度处理，安装时可以和门板表面完全贴合，不会出现局部翘起的情况，固定后整体结构稳固，拉拽时不会出现异响或者松动。

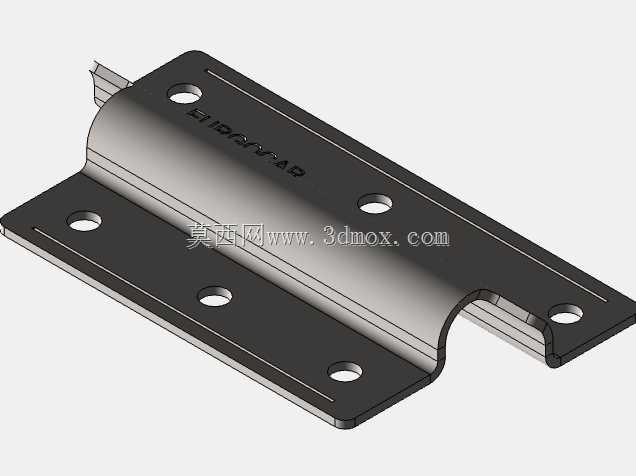

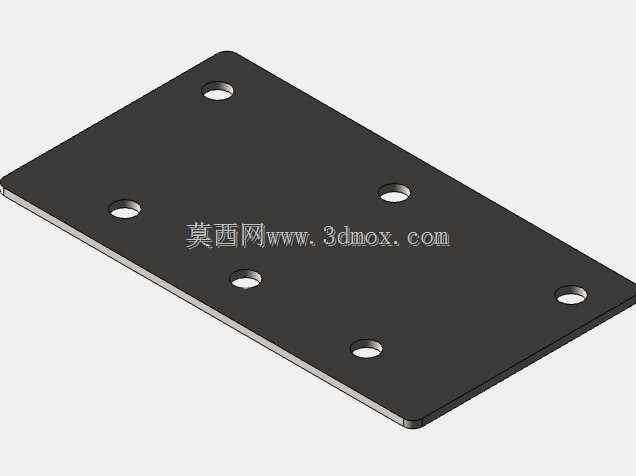

　　从安装边界来看，安装座为长方形平板结构，长度方向的尺寸适配常规厢门的加强筋位置，安装时不需要对门板做额外的裁切改造，只需按照安装孔位在门板上钻对应的通孔，即可用螺栓完成固定。握杆扳起后，握杆与安装面之间的握持空间足够成年人手掌穿入，握持深度满足施力要求，不会出现手指卡滞或者握不住的情况。握杆折叠后，整体突出安装面的高度很低，即使在狭窄的通道内，也不会勾挂过往人员的衣物或者搬运的货物，减少作业过程中的安全隐患。整体结构没有多余的复杂零件，后期维护时只需定期在铰接轴位置加注少量润滑脂，即可保证长期顺畅使用，不需要频繁更换易损件，适配工业场景下长期高频使用的需求。在结构建模过程中，需要重点关注铰接位置的配合公差，握杆的弯折半径要保证圆管弯折处不会出现壁厚减薄过甚的问题，安装孔的位置度要控制在合理范围内，避免安装时出现孔位对不齐的情况，同时要考虑不锈钢材料的焊接变形量，保证焊接后安装座的平面度符合安装要求。
