单层钢结构工业厂房建筑结构三维设计

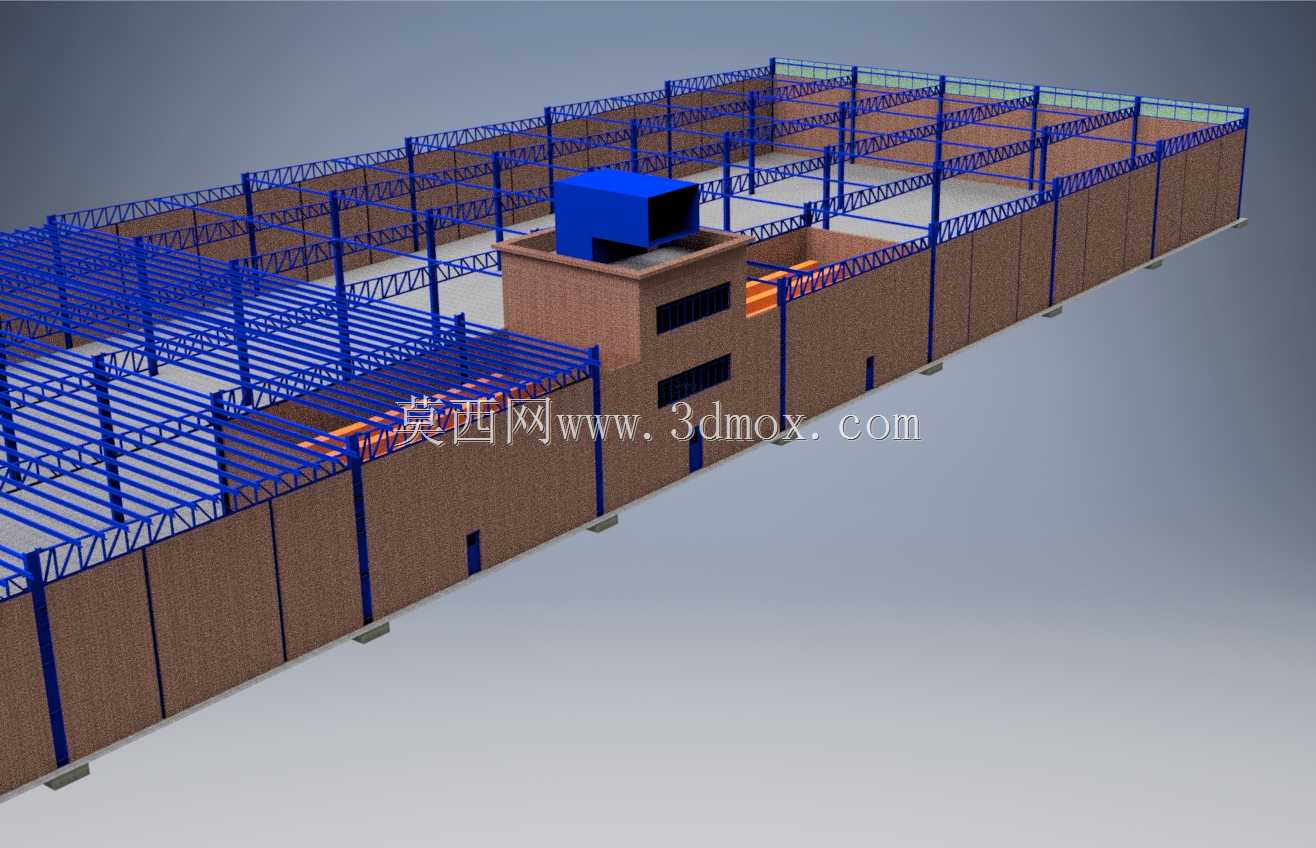

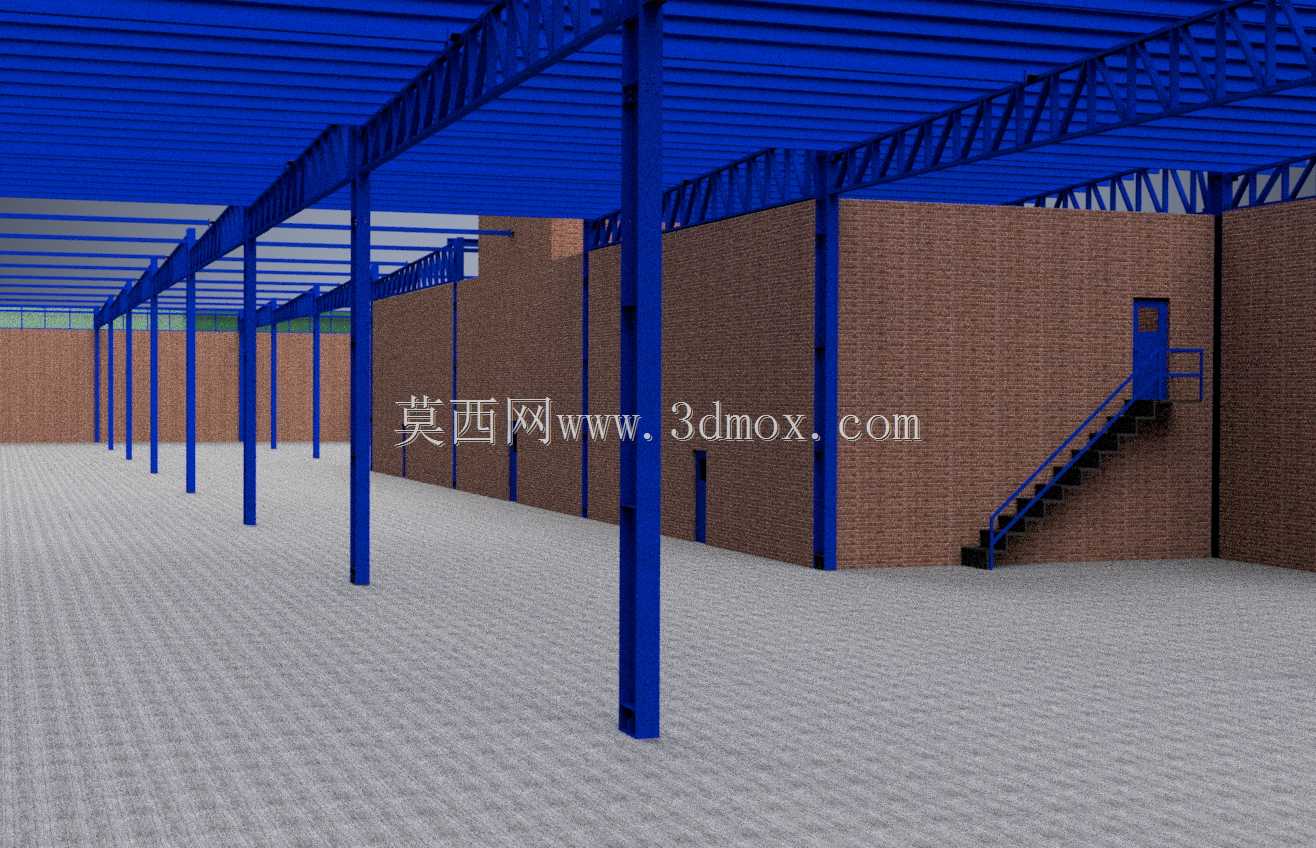

　　本次呈现的是单层大跨度钢结构工业厂房的完整三维结构模型，这类结构广泛应用于机械加工、仓储物流、装备组装等对内部净空、地面荷载有较高要求的工业场景，区别于民用建筑的结构逻辑，工业厂房的设计核心优先保障生产作业的空间连续性、结构荷载冗余度以及后期产线调整的灵活性。从结构组成来看，模型完整还原了厂房的承重体系与围护体系：下部采用钢筋混凝土条形基础配合独立承重柱脚，柱脚位置预留了二次灌浆层的安装间隙，可适配现场施工的标高误差调整；主体承重柱采用变截面H型钢构件，柱间设置十字交叉水平支撑，可有效抵消屋面风荷载与桥式吊车运行时产生的水平侧向力，避免结构出现横向共振。

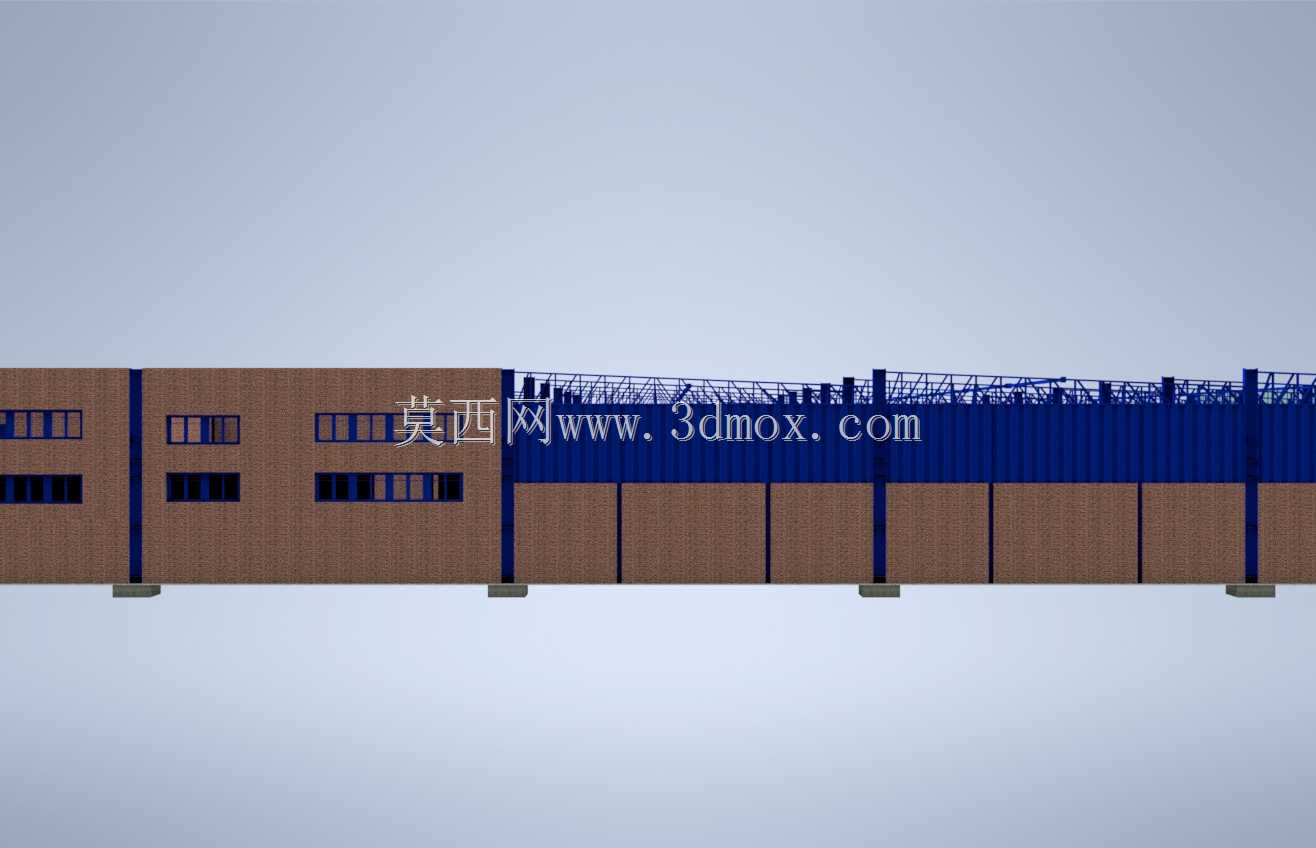

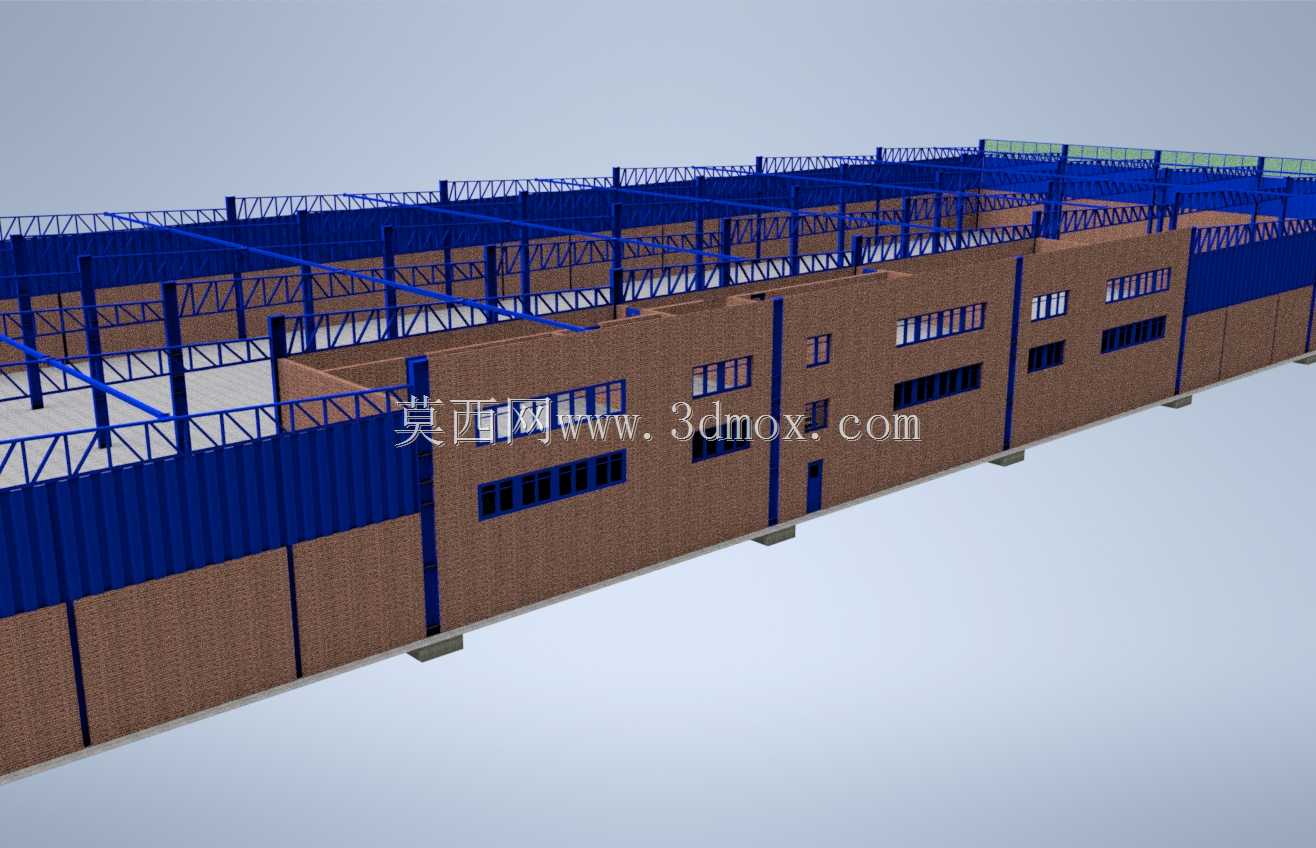

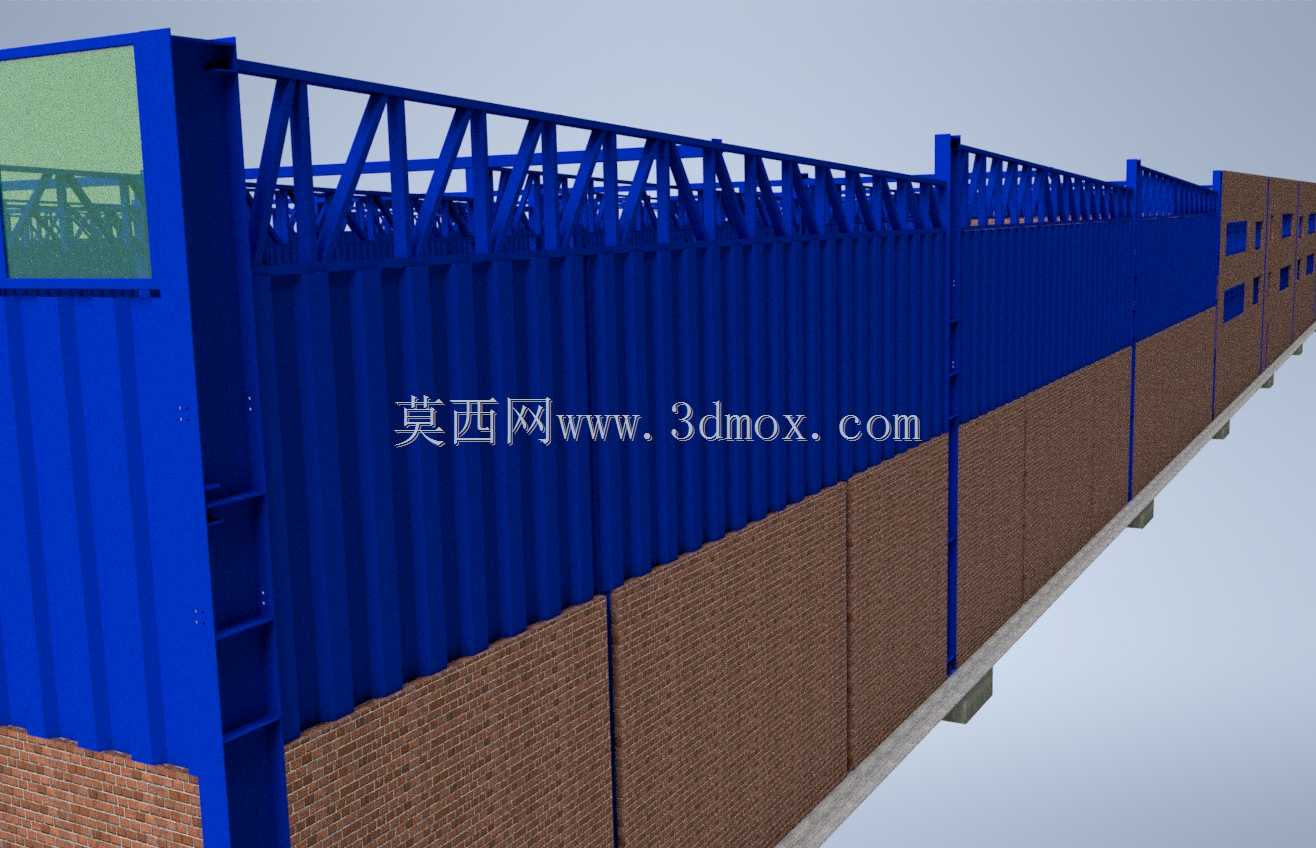

　　上部屋盖系统采用梯形钢屋架搭配高频焊接檩条，屋架间距按照常规6米柱网模数设置，檩条上预留了屋面板安装的自攻钉定位孔，屋架下弦位置预留了吊车梁的安装支座，可根据后期生产需求加装1-5吨级的单梁桥式吊车，满足车间内部重型工件的转运需求。围护结构部分，外墙下半段采用砖砌体围护墙，墙体与钢柱之间设置了拉结筋连接点位，可避免后期墙体出现沉降开裂；上半段搭配彩钢压型板围护，沿墙体纵向均匀布置了长条型采光窗，窗台高度按照常规工业建筑1.2米的安全标准设置，窗洞四周预留了窗框安装的固定埋件，既保证车间内部的自然采光需求，也能避免作业过程中物料磕碰造成窗体损坏。

　　从安装边界来看，该厂房模型的柱网尺寸采用标准化工业模数，横向跨度可根据实际场地需求进行模块化拼接，檐口高度适配常规中型设备的进出需求，厂房两端预留了工业大门的安装洞口，可满足4米以下高度的货运车辆直接驶入车间内部；屋面坡度按照5%的排水坡度设计，檐口位置预留了天沟与落水管的安装接口，可适配不同降雨量地区的屋面排水需求。在设计思路上，整个结构优先采用标准化型钢构件，所有连接节点均采用高强螺栓连接形式，减少现场焊接作业量，降低施工难度与安装周期；构件的截面选型经过荷载验算，在满足结构承重要求的前提下尽可能降低构件自重，减少基础的荷载投入。

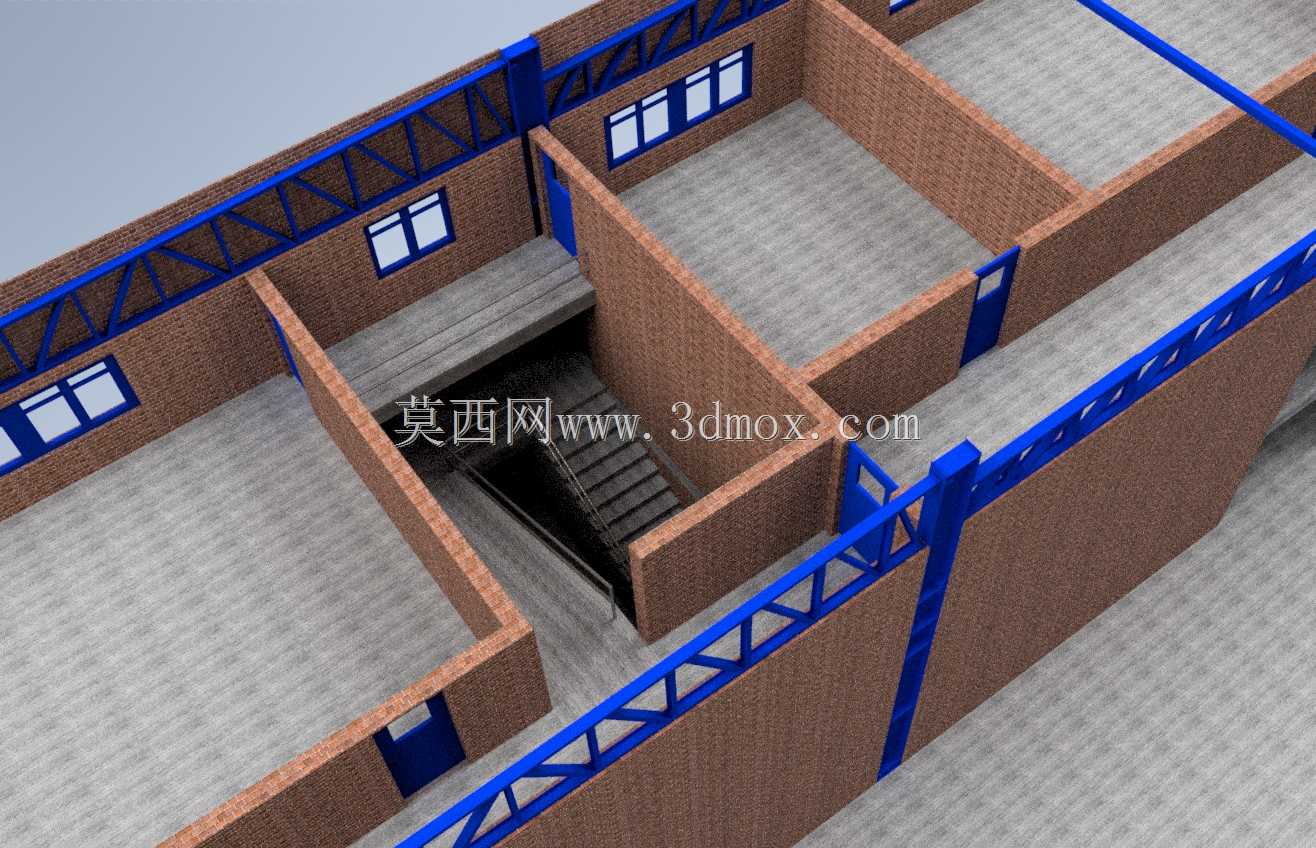

　　模型中所有构件的连接点位都做了精细化还原，包括柱间支撑的连接板、屋架与柱顶的铰接节点、檩条与屋架的连接支座，结构设计从业者可直接参考该模型的节点构造，调整参数适配不同跨度、不同荷载等级的厂房设计需求；对于厂房建设方而言，该模型可直观呈现厂房的内部空间布局，提前规划产线布置、设备摆放位置，避免后期施工完成后出现空间不足、动线冲突的问题。需要注意的是，这类钢结构厂房在实际应用中，需要根据项目所在地的抗震设防烈度、基本风压、屋面雪荷载数值调整构件的截面规格，模型中呈现的是通用工况下的标准配置，若用于高抗震等级、沿海强风区域的项目，需要对应增大柱间支撑的截面尺寸、加密连接节点的螺栓数量，保障结构的整体稳定性。
