不锈钢双门互锁传递窗三维结构设计

　　这款传递窗的三维建模完全围绕洁净区物料传递的实际工况展开，建模过程中首先考虑的是不同洁净等级区域之间的交叉污染防控需求，这类设备广泛应用在制药车间、微生物实验室、电子洁净厂房、医院消毒供应中心等对环境洁净度有梯度要求的场景，核心作用是在不同洁净等级区域之间传递小件物料，避免人员频繁进出洁净区带来的尘埃粒子带入，降低洁净环境的污染风险。

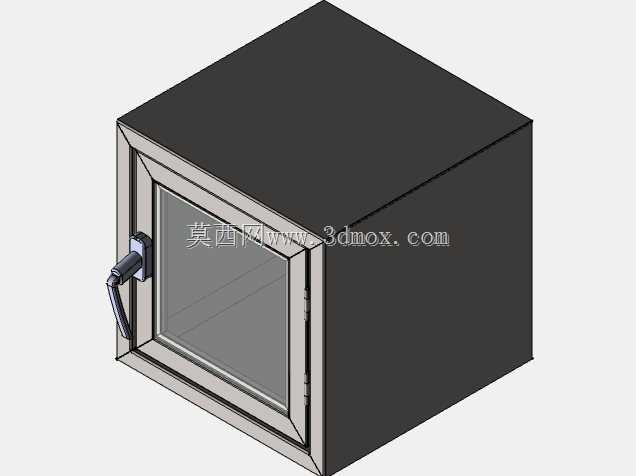

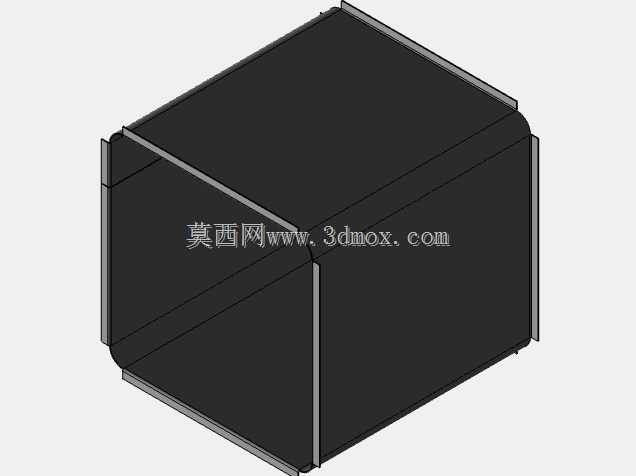

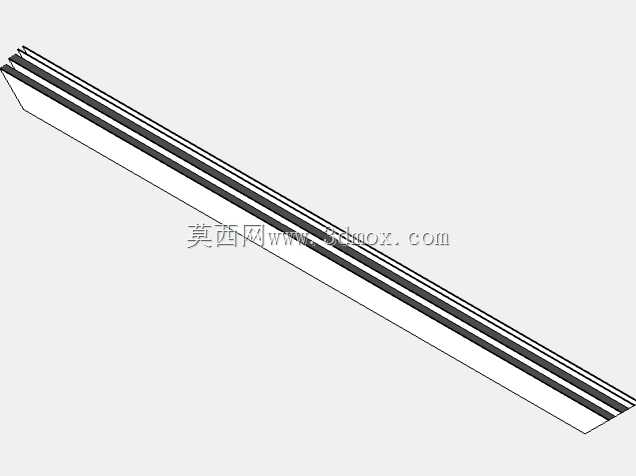

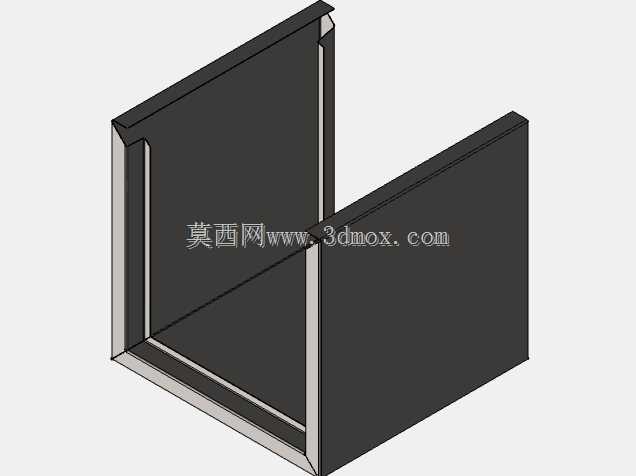

　　从结构设计逻辑来看，整体采用立方体一体式箱体结构，外壳与内胆均采用304或316不锈钢板材折弯焊接成型，建模时特意将所有内角做了圆弧过渡处理，没有卫生死角，方便日常清洁消毒，符合洁净区设备的卫生设计要求。箱体内壁的焊缝全部做了打磨抛光处理，表面粗糙度控制在Ra0.8以下，减少尘埃粒子附着的可能。观察窗采用钢化玻璃嵌入式安装，密封胶条选用食品级硅橡胶材质，整圈连续压合，保证关闭状态下的气密性，避免不同区域的空气通过传递窗缝隙发生对流。

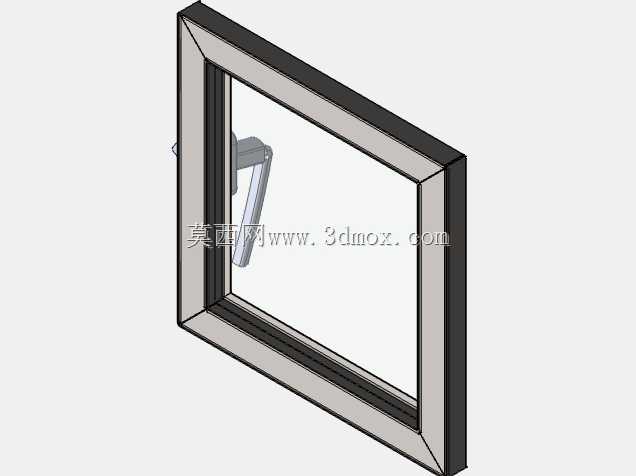

　　双门互锁结构是这款设备的核心功能设计点，建模时还原了机械互锁的连杆机构，当其中一侧门处于开启状态时，另一侧门的锁止机构会自动卡紧，无法打开，从机械结构上杜绝了两侧门同时开启导致的洁净区与非洁净区直接连通的问题，相比电子互锁，纯机械互锁结构不需要供电即可实现互锁功能，可靠性更高，不会因为电路故障导致互锁失效。门体采用侧开式铰链结构，铰链选用不锈钢可调式合页，安装时可以调整门体与门框的配合间隙，保证密封胶条的压缩量均匀，关闭后整圈密封压力一致，避免出现局部漏风的问题。门把手采用压紧式旋转把手，关闭时旋转把手可以带动锁舌卡紧门框，同时给门体施加足够的压力压缩密封胶条，达到气密要求。

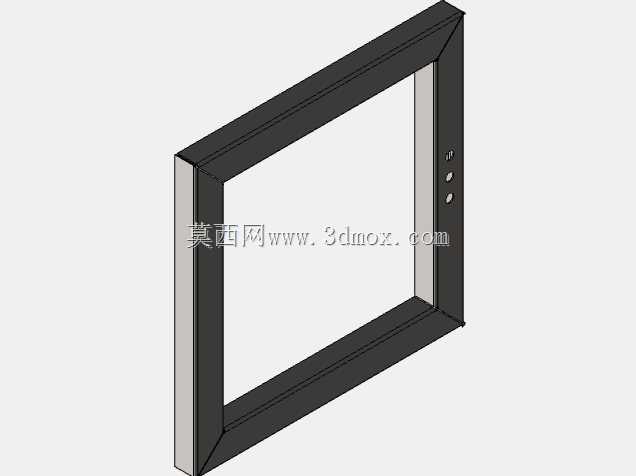

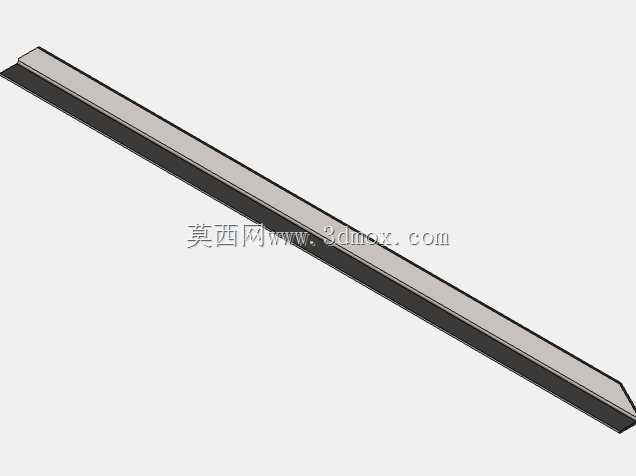

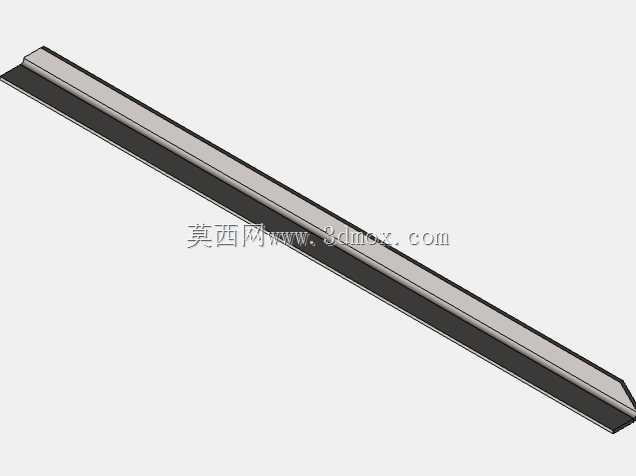

　　关于安装边界的设计，建模时预留了墙体嵌入安装的法兰边，设备整体深度根据常规洁净区隔墙厚度设计，安装时可以直接嵌入墙体预留的安装洞口，法兰边压在墙面装饰层上，打密封胶固定即可，不需要额外的支撑结构。箱体底部做了平整处理，如果是落地式安装也可以直接放置在地面，调整水平后固定。内部传递腔的尺寸设计兼顾了常规小件物料的传递需求，既不会因为腔体过大导致互锁结构受力变形，也不会因为腔体过小无法满足常规实验器皿、小型工装、物料盒的传递需求。

　　可选配置的建模也做了预留，比如带高效过滤器的自净式传递窗，在箱体顶部预留了风机和高效过滤器的安装位，需要自净功能时可以直接加装过滤模块，配合内部的回风结构，在传递物料时先对腔体内部进行自净循环，达到对应洁净等级后再开启内侧门，进一步降低污染风险。紫外线消毒灯的安装位也做了预留，在腔体顶部可以加装紫外线杀菌灯，对传递的物料表面进行照射消毒，满足更高等级的洁净防控要求。

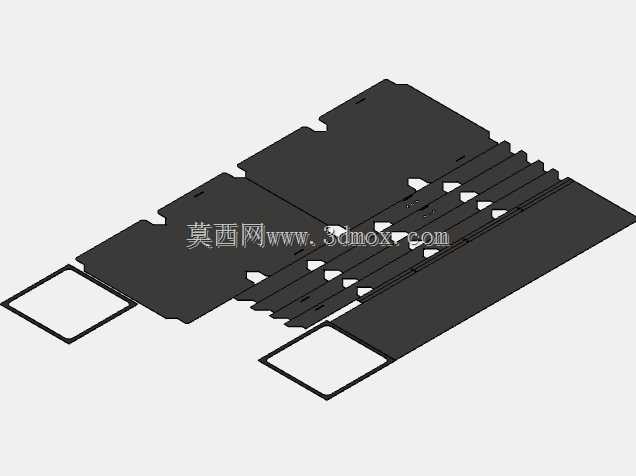

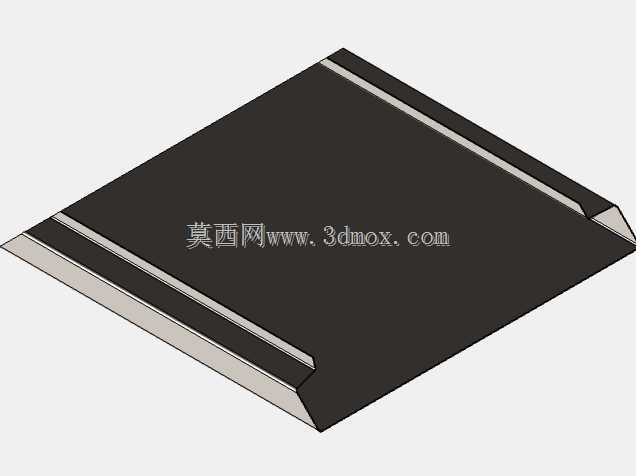

　　建模过程中所有钣金件的折弯系数都按照实际不锈钢板材的加工参数设置，焊接预留量、装配间隙都符合实际加工工艺要求，拆图后可以直接用于钣金下料生产，不需要二次调整结构。门体与箱体的配合间隙控制在2mm以内，既保证开关门不会出现剐蹭，也避免间隙过大导致密封胶条压缩量不足。所有外露的紧固件都采用不锈钢内六角螺丝，沉头安装，表面平整没有凸起，不会积尘也方便清洁。

　　在实际使用场景中，这类传递窗通常安装在洁净区与非洁净区的隔墙上，传递物料时先开启非洁净区一侧的门，将物料放入传递腔内部，关闭外侧门后，根据需求开启消毒或者自净功能，完成后洁净区一侧的人员才能开启内侧门取出物料，整个过程中两侧门始终不会同时开启，有效阻断了空气对流带来的污染传播。相比普通的传递洞口，带互锁结构的传递窗可以将洁净区的污染风险降低90%以上，是洁净环境中必不可少的辅助设备。

　　从结构强度来看，箱体采用1.2mm厚的不锈钢板材制作，外部做了加强筋结构，长期使用不会出现箱体变形，门体采用双层结构，中间填充保温材料，既可以保证门体的强度，也能减少两侧区域的温度传递，适合有恒温要求的洁净环境使用。密封胶条采用可拆卸式安装结构，长期使用出现老化时可以快速更换，不需要拆卸整个门体，降低后期维护成本。
