电源变压器用多安装位机械连接支架

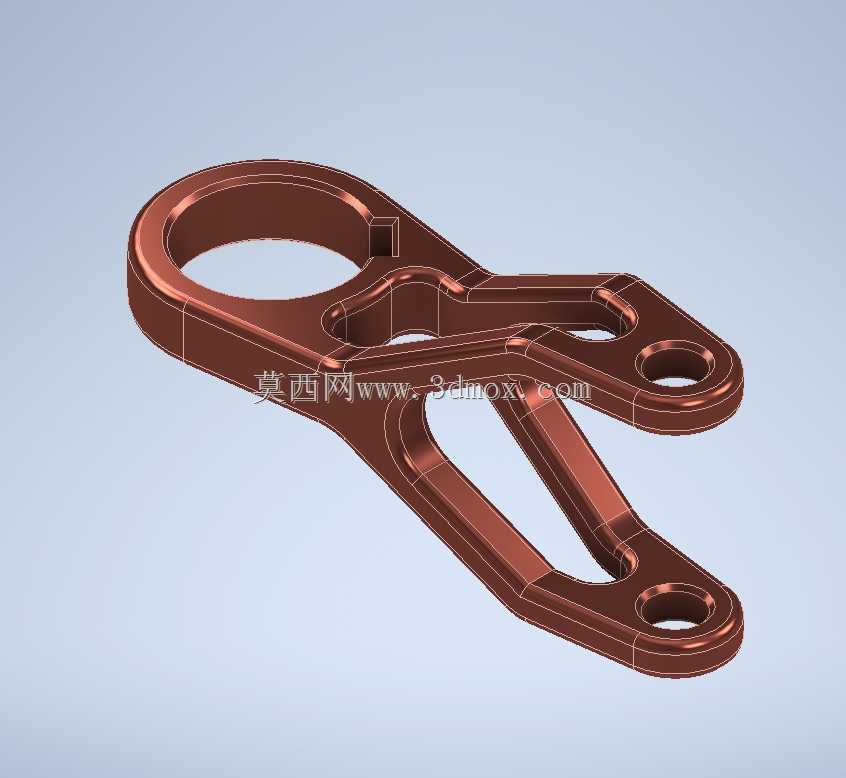

　　该支架属于电源变压器配套的结构连接构件，主要应用于中小功率电源变压器的整机装配环节，承担变压器本体与设备壳体、相邻功能模块之间的连接固定、载荷传递以及位置限位作用，在工业控制电源、小型输变电配套电源、设备内置供电模块等场景中，能够适配不同安装空间的布局需求，避免变压器本体在设备运行过程中出现位移、振动松脱等问题。从结构设计来看，支架采用一体化弯折成型的构型，主体设置有大直径环形套接位，该位置用于与变压器本体的柱状安装基座配合，套接位内侧预留有微小的定位卡槽，装配时可与基座表面的定位凸台卡合，限制支架绕安装轴的周向转动，无需额外设置周向定位销即可完成初步定位，减少装配工序中的零件数量。

　　支架延伸出的两条平行支撑臂上，分别设置有不同孔径的安装孔位，靠近环形套接位的一组小孔径安装孔用于连接变压器本体的附属固定耳，实现支架与变压器本体的刚性连接，支撑臂末端的大孔径安装孔则用于将整个变压器组件固定到设备的安装基板上，两组安装孔的中心距经过匹配计算，既保证安装时螺栓有足够的操作空间，也能让支架的受力分布更均匀，避免长期受载后出现应力集中导致的结构变形。设计过程中，针对支架的受力路径做了针对性的构型优化，两条支撑臂之间采用镂空结构设计，在不降低整体结构刚度的前提下，有效减少了构件的材料用量，同时镂空区域也为变压器接线端的走线预留了空间，避免装配时线缆与支架发生干涉。

　　支架的各弯折处均设置有过渡圆角，一方面减少冲压成型过程中的应力集中，降低零件成型时出现开裂的风险，另一方面也避免锐边对装配人员、相邻线缆造成划伤。从安装边界来看，环形套接位的内径尺寸适配常规小型电源变压器的安装基座直径，支撑臂的展开长度控制在合理范围内，能够适配设备内部狭窄的安装空间，各安装孔的位置公差满足通用装配精度要求，可直接与标准规格的安装螺栓配合，无需二次加工即可完成装配。实际应用中，该支架可承受变压器本体的自重载荷以及设备运行时产生的振动载荷，结构强度满足长期使用的可靠性要求，表面做了氧化防锈处理，能够适应常规工业设备内部的温湿度环境，不会轻易出现锈蚀导致的连接失效问题。

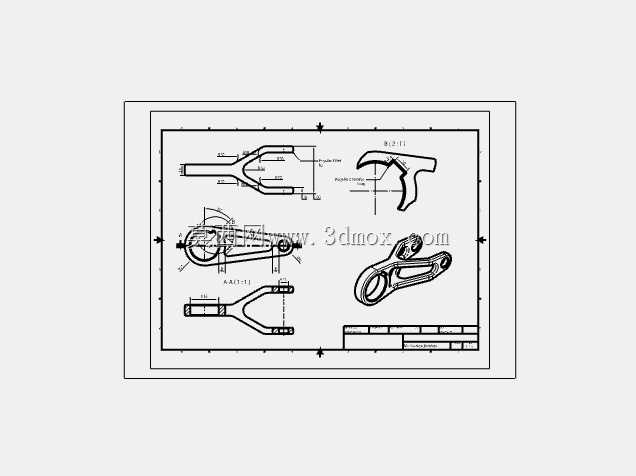

　　在进行三维建模时，该支架的各特征参数完全匹配实际加工工艺要求，弯折角度、壁厚、孔径等参数均参考冲压加工的工艺规范设置，建模过程中对各安装位的配合尺寸做了公差校验，确保虚拟装配时不会出现干涉问题，可直接用于后续的工程图导出、加工工艺编制以及装配仿真验证，为电源变压器的整机结构设计提供准确的构件参考。
