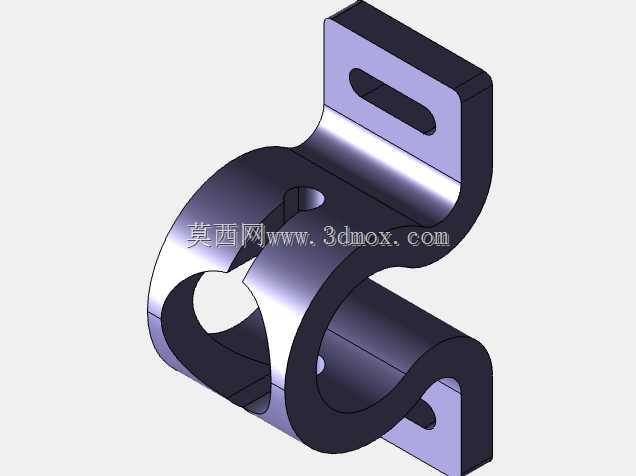

双圆弧弹性管线固定卡箍结构设计

　　在工业设备布线、小型机电产品内部走线、低压电气柜线束排布场景里，这类双圆弧弹性卡箍是非常常见的小尺寸固定元件，很多刚接触结构设计的工程师容易忽略这类小零件的细节，实际现场装配里卡箍的适配性直接决定了线束固定的可靠性、后期维护的便捷性，甚至会影响管线的使用寿命。

　　从实际使用场景来看，这类卡箍主要用来固定直径在适配区间内的圆形管线，包括绝缘导线、小型气路软管、低压油路细管，和传统的单侧开口卡箍不同，双圆弧的S型结构可以同时卡装两根平行排布的同径管线，也可以单根卡装更大直径的单根管线，适配范围比单圆弧卡箍宽不少。现场装配的时候不需要额外的紧固件，依靠钣金本身的弹性变形就能卡入管线，安装端的长圆孔设计可以抵消安装孔位的加工误差，不需要在装配时反复调整支架位置，对装配工人的操作友好度很高，尤其是在批量装配的流水线工位，这种带调节余量的安装孔能有效降低对位难度，减少单工位的装配耗时。

　　设计这类弹性卡箍的时候，首先要考虑的是材料的弹性极限，一般选用冷轧弹簧钢板做基础材料，表面做镀锌或者达克罗处理，兼顾弹性和防锈能力，弯折处的圆角不能太小，否则冲压弯折的时候会出现应力集中，长期使用后容易在弯折处产生疲劳裂纹，甚至断裂失效。两个圆弧夹持段的内径要比被夹持管线的外径小0.3到0.8毫米，依靠过盈配合产生的抱紧力固定管线，同时圆弧边缘要做去毛刺倒钝处理，避免锋利的边缘割破管线的绝缘层或者管壁，这点在电气布线场景里尤其重要，一旦绝缘层被割破，很容易引发接地短路的安全隐患。

　　安装边界方面，这个卡箍的安装端是平直的带长圆孔的支耳，两个支耳分别位于卡箍的上下两端，安装时可以通过穿过长圆孔的螺钉或者铆钉固定在设备的安装基板上，长圆孔的长度方向沿着支耳的长度方向延伸，允许的安装调节量大概在3到5毫米，能够覆盖一般钣金机架加工时的孔位公差。整体的安装占用空间很小，卡箍本体的厚度一般在1到1.5毫米，突出安装面的高度不会超过被夹持管线的半径加支耳厚度，在空间紧凑的设备内部布线时不会和周边的其他元件产生干涉。

　　从结构受力的角度看，S型的连续弯折结构让卡箍在受到管线振动拉扯的时候，能通过自身的微量弹性变形吸收振动能量，不会像刚性固定卡箍那样把振动全部传递到安装点，也不会因为长期振动导致卡箍松动，在有小幅振动的机电设备内部，比如小型风机、低压变压器周边的布线固定，这种弹性结构的防松效果比刚性管卡要好很多。设计建模的时候要特别注意弯折处的中性层偏移计算，钣金展开后的下料尺寸要准确，否则冲压成型后两个圆弧的同轴度、支耳的平面度都会出现偏差，导致安装时支耳无法贴合安装面，或者圆弧段的抱紧力不均匀，出现一侧卡紧一侧松旷的问题。另外，卡箍中间的镂空结构不是为了减重，更多是为了调整两个圆弧段的弹性刚度，避免整体刚度过大导致卡装管线时需要的按压力太大，装配困难，同时也能减少钣金材料的使用，在大批量生产时能摊低单件的材料成本。

　　实际选型使用的时候，要根据被固定管线的外径、安装空间的大小、现场的振动等级调整卡箍的材料厚度和圆弧内径，比如固定较粗的橡胶软管时，可以适当增加材料厚度提升抱紧力，固定细的导线时可以用稍薄的材料，避免抱紧力太大压坏导线的绝缘层。安装时螺钉的锁紧力矩不能太大，否则会把支耳压变形，导致卡箍的圆弧段被拉扯变形，丧失原有的弹性抱紧能力，这点在装配工艺文件里需要明确标注力矩要求，避免现场工人凭经验拧得过紧损坏零件。
