可调式重载支撑限位铰链结构设计

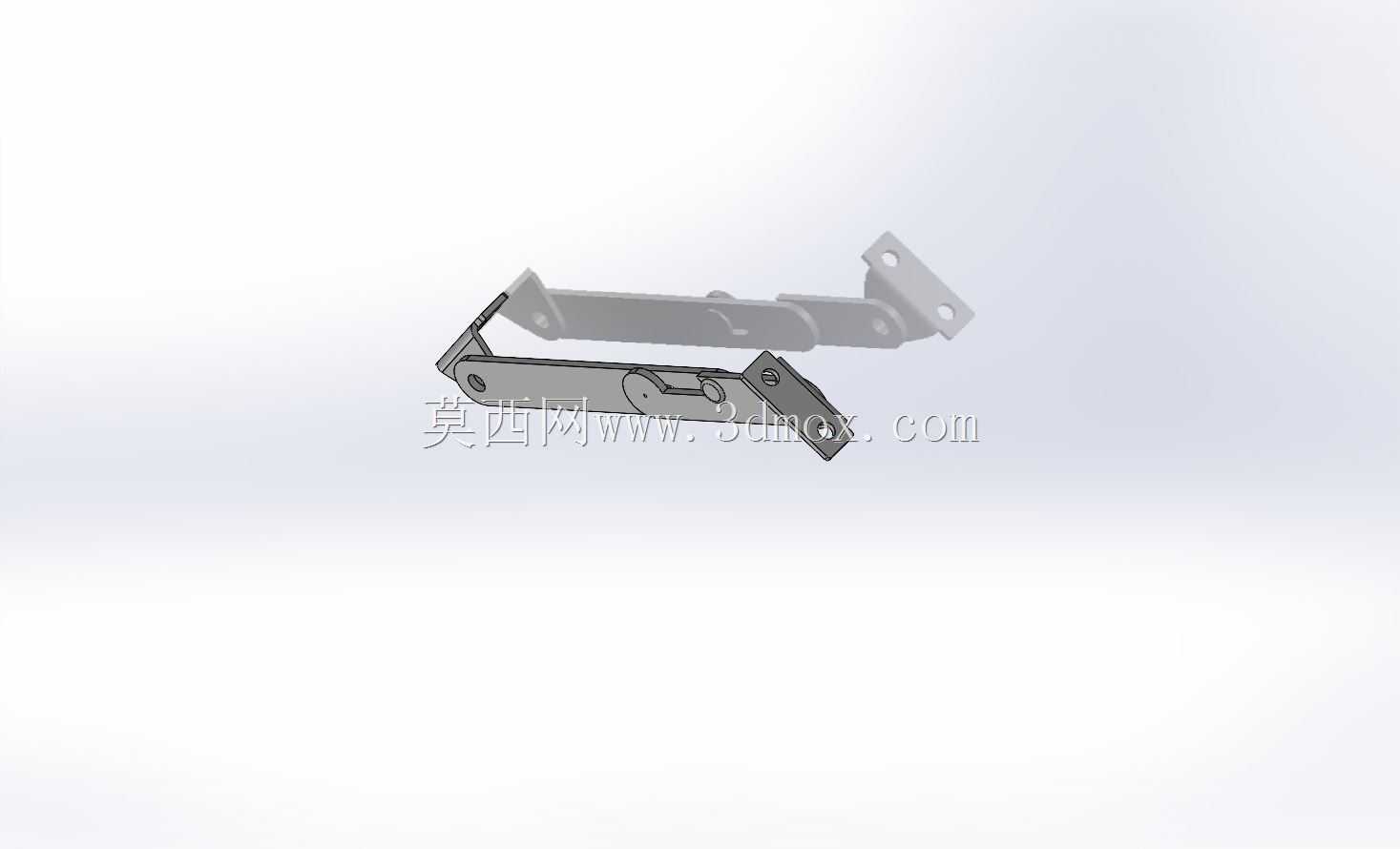

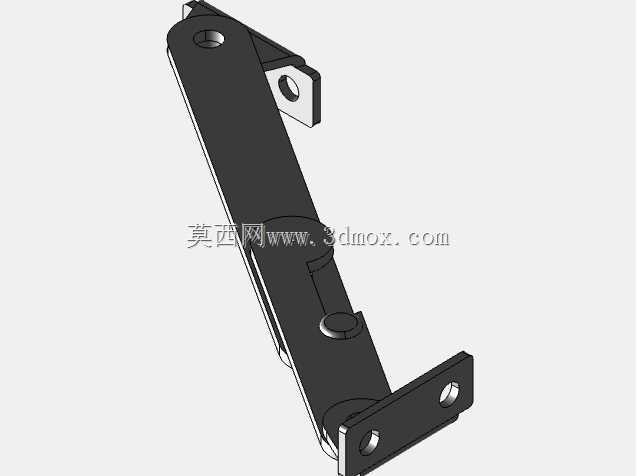

　　这类可调支撑铰链在工业设备舱门、重型设备检修盖板、特种车辆侧开舱门场景中应用十分广泛，区别于普通民用合页，其核心作用是在舱门开启到预设角度后提供稳定的结构支撑，避免舱门受自重、外力振动影响出现意外回落，同时兼顾开合过程的阻尼平顺性，减少开合瞬间的冲击对舱门密封结构、连接焊缝的损伤。从结构细节来看，该铰链采用多连杆叠片式设计，主支撑臂采用冲压成型的钢板结构，臂身预留的长圆孔用于调节锁止触发的角度阈值，安装端的带孔折边分别对应固定侧与活动侧的安装基面，两个安装基面的孔位均做了沉台处理，安装后螺栓头不会突出安装面，避免干涉周边管线或其他结构件的布置。

　　设计阶段首先要明确安装边界，固定端安装面需要贴合设备本体的安装基准面，通常要求安装面平面度公差不超过0.2mm，避免安装后铰链臂出现附加内应力，长期往复开合出现臂身变形；活动端安装面与舱门的连接需要保证两者贴合后，铰链的转动轴线与舱门设计的开合轴线完全重合，若出现轴线偏移，开合过程中会出现卡滞、异响，严重时会直接撕裂安装孔位。该结构的锁止逻辑依靠连杆间的死点位置实现，当舱门开启到设定角度时，中间连杆越过转动临界点进入机械死点位置，此时即便活动端承受垂直向下的载荷，连杆结构也不会自行回退，需要施加额外的解锁推力才能推动连杆脱离死点，完成舱门关闭动作，这种纯机械锁止结构不需要额外加装锁扣、气弹簧辅助支撑，结构可靠性更高，在户外高湿、多粉尘的工况下也能稳定工作，不会出现气弹簧漏气失效、锁扣锈蚀卡滞的问题。

　　尺寸设计上，主支撑臂的有效长度直接决定了舱门的最大开启角度，通常在建模阶段需要先做运动仿真，模拟整个开合行程中连杆的运动轨迹，确认轨迹范围内不会与舱门加强筋、设备本体的突出结构发生干涉，同时要核算不同开启角度下的支撑载荷，根据舱门的自重、重心位置调整连杆的铰接点位置，保证在最大开启角度下，支撑臂承受的弯曲应力在材料许用应力范围内，一般这类铰链采用Q235钢板冲压制作，表面做镀锌钝化处理，兼顾结构强度与防锈能力，若应用在沿海高盐雾工况，也可以更换为304不锈钢材质，对应调整铰接销轴的硬度，避免长期转动出现轴孔磨损松旷。

　　安装孔的间距设计需要匹配常用的设备舱门安装规范，固定端两个安装孔的中心距通常设置为通用标准尺寸，方便用户在现有设备改造时直接替换原有铰链，不需要重新在设备本体上打孔攻丝，降低现场改装的工作量。铰接位置的销轴采用带卡簧的限位结构，销轴与连杆孔之间预留合理的配合间隙，既保证转动灵活无卡滞，又不会出现过大的旷量导致舱门开启后出现晃动，销轴表面做淬火处理，提升表面耐磨性能，延长铰链的整体使用寿命。在实际选型应用中，需要先核算舱门开启后的重心偏移量，确认该铰链的额定支撑载荷满足使用要求，若舱门自重过大，可以在舱门两侧对称安装两个同规格铰链，均衡分配支撑载荷，避免单侧铰链受力过大出现变形。
