工业级三维空间操控输入装置结构设计

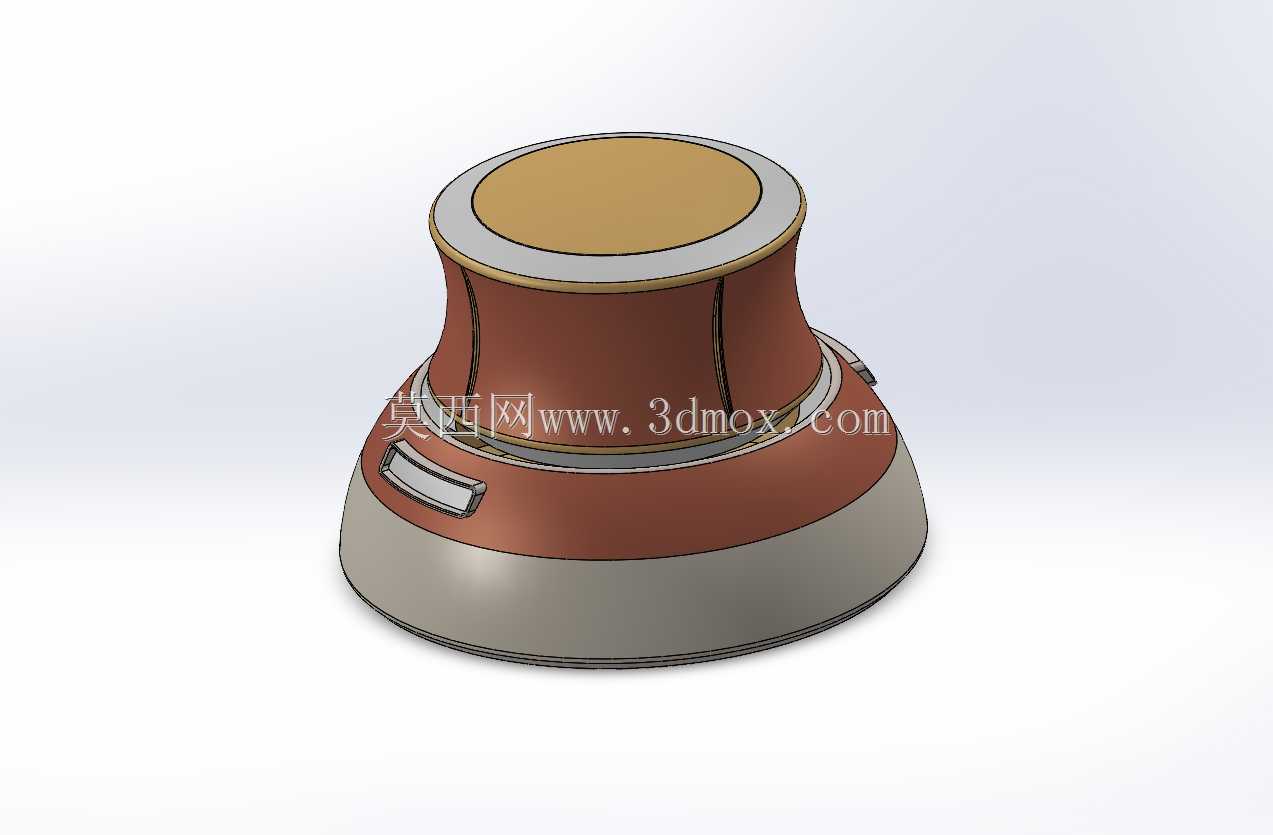

　　在三维设计、工业仿真、虚拟装配这类需要多自由度空间操作的场景里，常规平面鼠标只能完成X、Y轴的平面位移与滚轮的单轴缩放，无法满足三维空间内六自由度视角调整、模型位姿微调的操作需求，这类空间操控输入装置的核心价值，就是把人手的按压、扭转、倾斜等多维度动作，转化为三维软件可识别的位移、旋转、缩放指令，降低设计人员反复切换快捷键、拖动平面控件的操作频次，提升三维建模、虚拟调试环节的操作效率。从结构设计逻辑来看，这个装置采用上窄下宽的锥台形主体轮廓，底部大直径的接触面设计，是为了匹配桌面安装的稳定性需求，常规桌面使用场景下，底部直径控制在100-120mm区间，整体高度在70-80mm范围，既可以保证手腕自然搭放在桌面时，掌心能够完全覆盖顶部操控面，手指可以自然搭靠在主体侧面的功能按键位置，也不会因为设备过高导致手腕悬空引发操作疲劳。

　　顶部的圆形操控面是核心输入区域，采用软质贴合材质覆盖，内部集成多轴位移传感模块，能够识别垂直方向的按压、水平面内的任意方向倾斜、以及绕中心轴的扭转动作，不同的动作对应三维软件里的不同操作逻辑：垂直按压一般对应视图确认、对象选中功能，前后左右倾斜对应视图的平移操作，绕轴扭转对应视图的旋转，配合侧面的两个侧键，可以自定义映射缩放、视图回正、快捷键触发等高频功能，所有按键的触发力度都经过调校，侧键按压力控制在1.5-2N区间，顶部操控面的倾斜触发阈值设置在3°倾斜角，避免日常搭放时的误触发。主体外壳采用分层拼接结构，从上到下分为顶部操控面安装层、中间握持层、底部配重底座层，中间握持层采用略带弧度的收腰设计，表面做细微的防滑纹理处理，匹配人手握持时的指腹贴合弧度，长时间操作不会出现打滑问题；底部底座内置配重块，整体重量控制在300-350g区间，保证操作时设备不会随着手部施力出现移位，底座底部预留防滑胶圈的安装槽，胶圈厚度2mm，突出底座底面0.8mm，既可以增大与桌面的摩擦力，也能避免硬质底座刮擦桌面涂层。

　　内部结构排布上，传感模块放置在主体中心轴位置，保证各个方向的倾斜检测精度一致，控制电路板布置在底座层，避开顶部操控面的活动行程范围，侧键的微动开关通过柔性排线与主控板连接，外壳拼接处采用卡扣加少量螺丝的固定方式，既方便后期拆解维护更换微动，也能保证外壳拼接缝隙控制在0.2mm以内，避免灰尘、日常泼溅的液体进入设备内部。安装边界方面，这个装置不需要额外的固定结构，直接放置在平整桌面即可使用，预留的接线口位于底座后侧，出线方向朝向桌面后方，避免连接线干扰手部操作，设备周边只需要预留50mm的操作空间，就可以完成全方向的倾斜操控动作，不会和旁边的键盘、常规鼠标发生位置干涉。

　　在实际工程应用场景里，这类装置除了用于三维机械设计的视图操作，还可以适配虚拟手术仿真、工业机器人示教、三维场景漫游等场景，结构设计时充分考虑了不同手型的适配性，收腰的轮廓不管是手掌偏大还是偏小的操作人员，都能找到舒适的握持位置，顶部操控面的直径设置为45mm，刚好匹配掌心的贴合范围，操作时不需要刻意调整手部位置，就可以完成所有维度的动作输入。相比常规的平面鼠标加快捷键的操作组合，这种空间操控装置可以把三维视图调整的操作效率提升40%以上，尤其是在进行复杂装配体的干涉检查、曲面建模的视角微调环节，不需要反复拖动视图角标、切换缩放旋转工具，单手握持就可以完成所有视图操作，另一只手可以专注于键盘的特征指令输入，形成更流畅的操作动线。结构设计过程中，还需要考虑长期使用的耐用性，顶部操控面与主体之间的活动连接部位采用耐磨的POM材质衬套，保证经过百万次倾斜、扭转操作后，不会出现旷量导致的操控精度下降，侧键的微动选用寿命达到500万次点击的规格，匹配工业场景下高频使用的需求，外壳材质选用ABS+PC的混合材质，表面做哑光磨砂处理，避免日常使用留下指纹、划痕，长期使用也能保持外观的整洁度。
