苹果MagicMouse多点触控无线鼠标结构设计

　　作为面向数码外设结构设计从业者的三维建模成果，这款触控式无线鼠标的结构方案，核心围绕桌面人机交互场景的实际使用需求展开，覆盖日常办公、创意设计、便携移动等多类使用场景，适配桌面固定工位、差旅移动办公、居家休闲操作等不同使用环境，可作为桌面输入外设结构设计参考、数码产品外观方案验证、人机交互结构研发的基础参考模型。从实际使用功能层面来看，该鼠标摒弃了传统鼠标的实体按键与机械滚轮结构，采用整面无缝式多点触控表面作为交互载体，触控区域覆盖鼠标上盖绝大多数操作区域，可识别不同类型的手势操作指令，包括单指点击、双指滑动、捏合缩放、横向滚动等操作逻辑，无需设置实体按键分区即可完成全场景输入操作，减少了机械结构的活动部件数量，降低长期使用后的结构磨损概率。

　　定位追踪模块采用激光追踪方案，相较于传统光学定位方案，可在更多类型的桌面介质上实现精准光标定位，包括木质桌面、玻璃台面、布艺桌面等传统光学鼠标适配性较差的接触面，无需额外搭配鼠标垫即可满足正常使用需求，提升了不同使用环境下的适配能力。无线连接采用蓝牙通讯方案，无需额外配置无线接收适配器，可直接与具备蓝牙通讯模块的电子设备建立连接，减少了外设接口的占用，同时避免了接收器丢失带来的使用故障。内置可充电电池的结构布局，将电池仓整合在鼠标底部壳体内部，无需额外预留干电池更换仓盖，保证了外壳整体的结构完整性，电池容量匹配低功耗蓝牙模块与激光追踪模块的功耗需求，可支撑较长周期的连续使用，减少频繁充电对使用体验的影响。

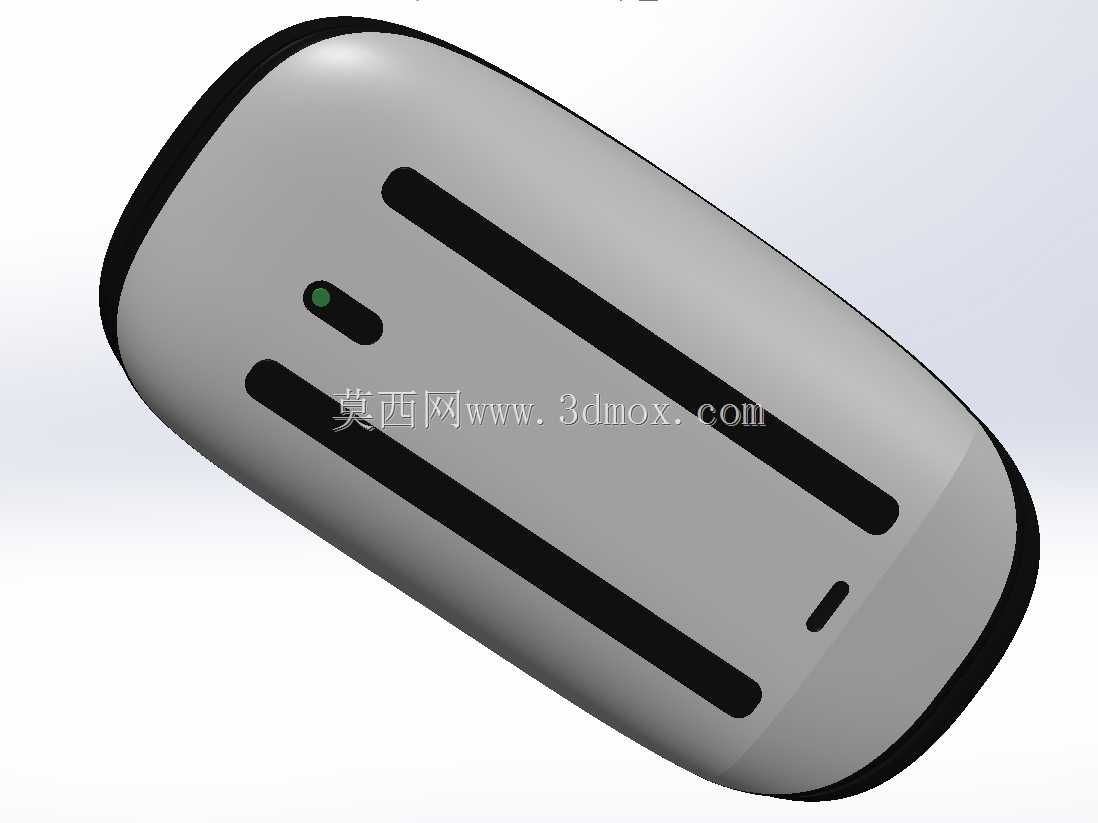

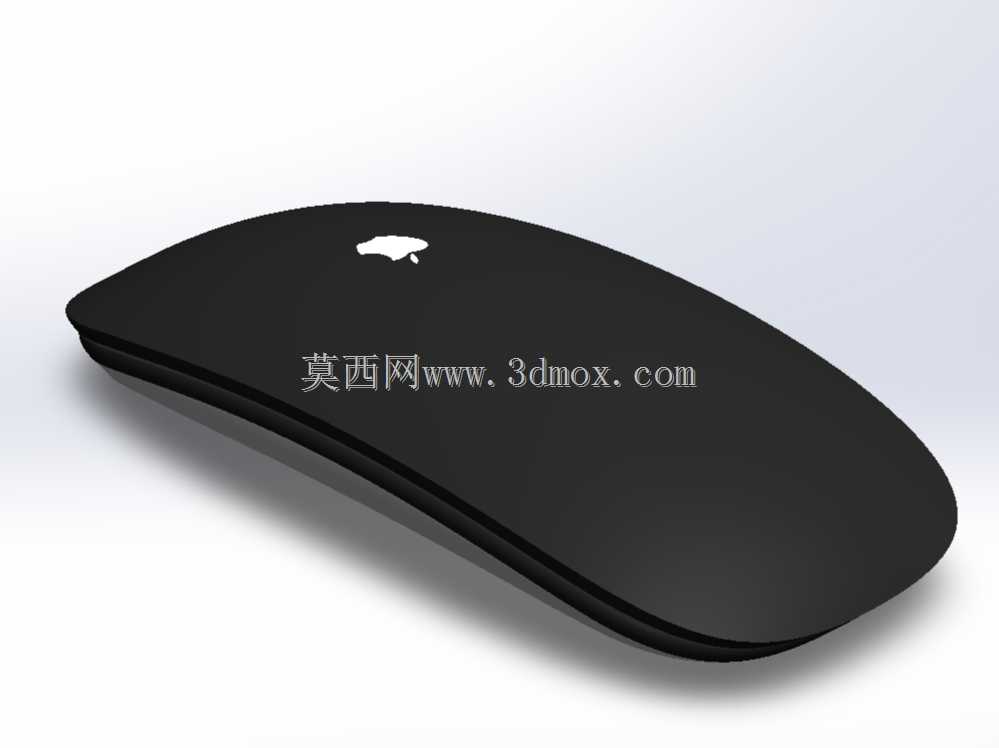

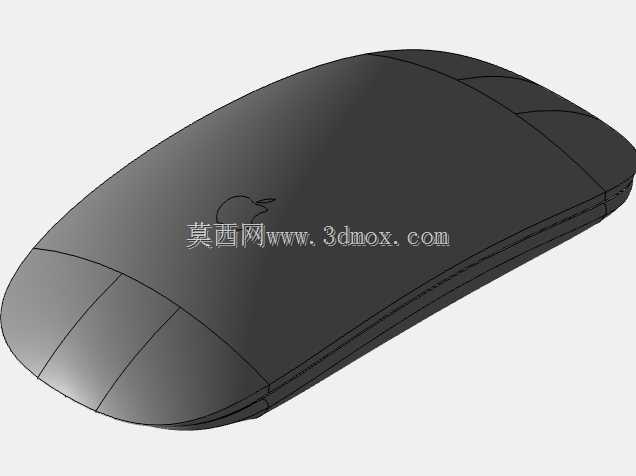

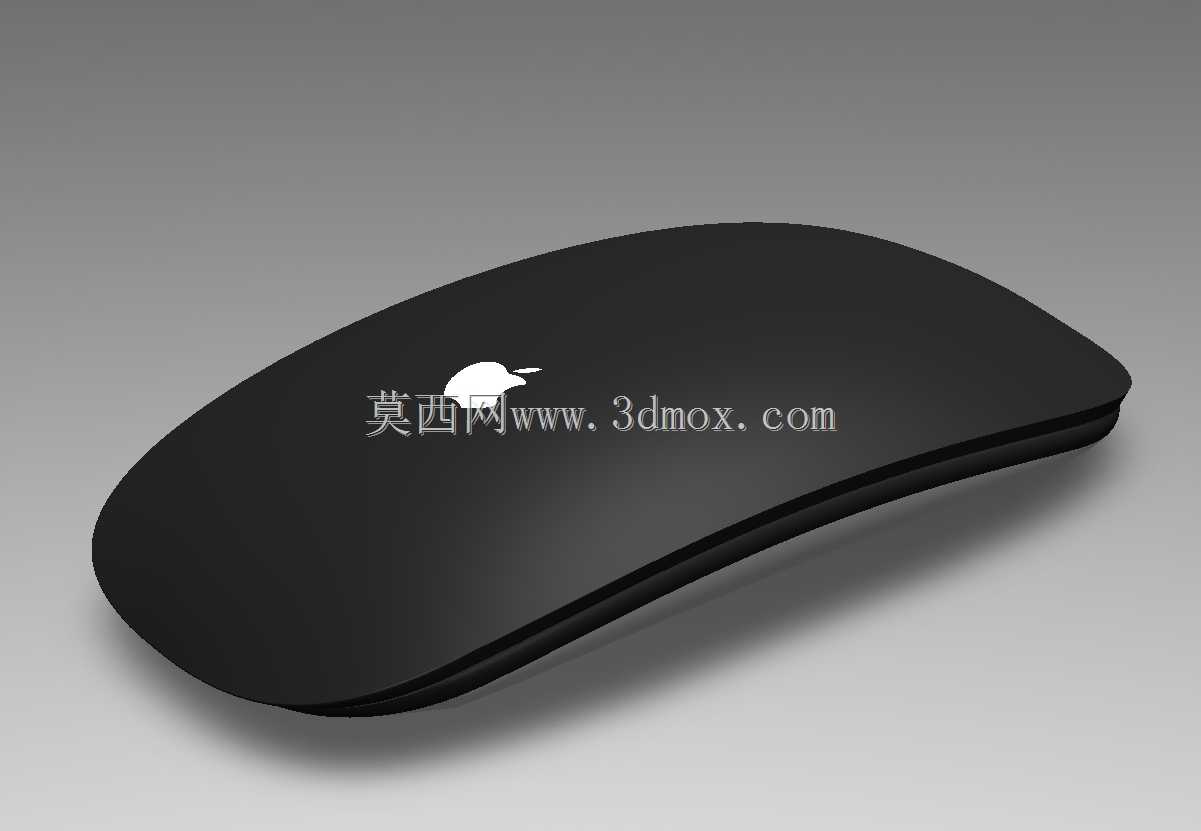

　　从结构设计思路层面来看，整体壳体采用一体化弧面成型方案，上盖曲面从前端到后端形成平缓的抬升弧度，贴合手掌自然放置时的掌心曲线，减少长时间握持操作时的腕部疲劳。壳体边缘做了薄化收边处理，降低鼠标整体视觉厚度的同时，减少边缘对手掌根部的硌压感。内部结构采用分层堆叠布局，最上层为触控感应层，贴合在上盖内表面，保证触控操作的识别灵敏度；中间层为主控电路板层，整合蓝牙通讯模块、激光追踪传感器、电源管理模块，所有电子元器件均做了扁平化选型，适配壳体内部的超薄空间；最下层为电池层与底壳结构，底壳预留传感器开窗、充电接口开孔与防滑脚垫安装位，防滑脚垫采用低摩擦系数的耐磨材质，分布在底壳四角位置，保证鼠标滑动时的顺畅度与放置稳定性。

　　安装边界与外形尺寸方面，整体长度控制在适合成年人手掌握持的区间，宽度适配手掌自然放置时的掌幅范围，整体最厚位置处于鼠标中后段，匹配掌心自然贴合的高度，避免过高导致的腕部弯折角度过大。所有外部开孔均做了公差匹配设计，充电接口开孔与接口本体预留合理装配间隙，传感器开窗位置与追踪模块的垂直距离经过校准，保证激光发射与接收的角度精度，触控层与上盖内表面采用贴合工艺固定，避免出现触控识别盲区。底壳与上盖采用卡扣加隐藏式螺丝的固定方式，既保证外壳装配后的缝隙均匀度，也方便后期维修拆解。结构设计过程中对内部元器件的配重做了平衡调整，将重量较大的电池模块布置在鼠标中后段位置，使得整体重心落在手掌握持的中心区域，避免使用过程中出现头重脚轻的滑动不稳问题。壳体材质选用高强度轻质工程塑料，表面做哑光磨砂处理，减少指纹残留的同时提升握持时的摩擦力，避免手汗导致的打滑问题。
