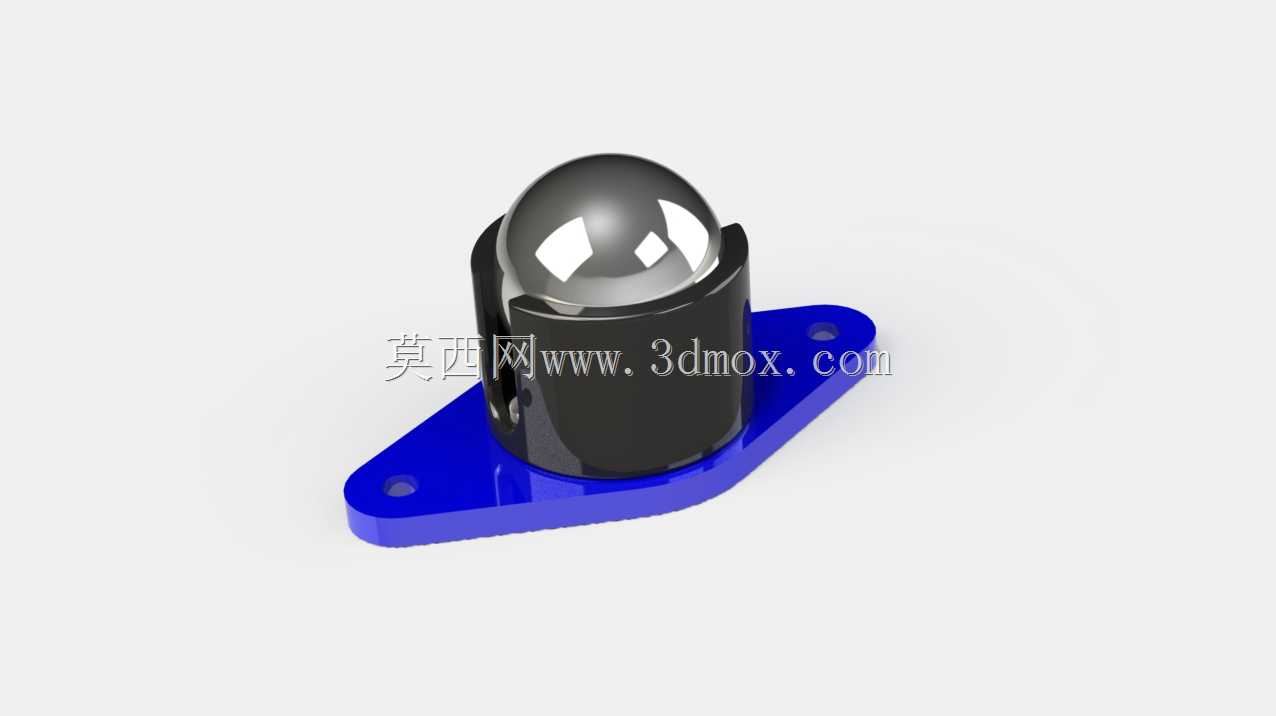

带菱形安装法兰的全向支撑球脚结构

　　这类带安装法兰的球脚结构，核心作用是为需要平面滑移、全向位移调整的设备或工装提供低摩擦支撑点，在电子制造流水线的载具托盘、小型自动化检测工位的滑台、工装夹具的可调支撑座、轻型物料周转台的底部都有大量应用，相比固定支撑脚，它可以让承载的物件在支撑平面上沿任意水平方向平滑移动，不需要额外加装导轨就能实现小范围内的位置微调，适配多品种小批量生产时频繁换型调整工位的需求。

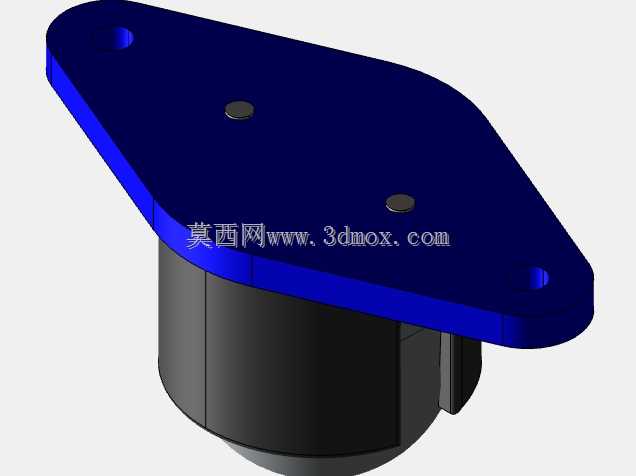

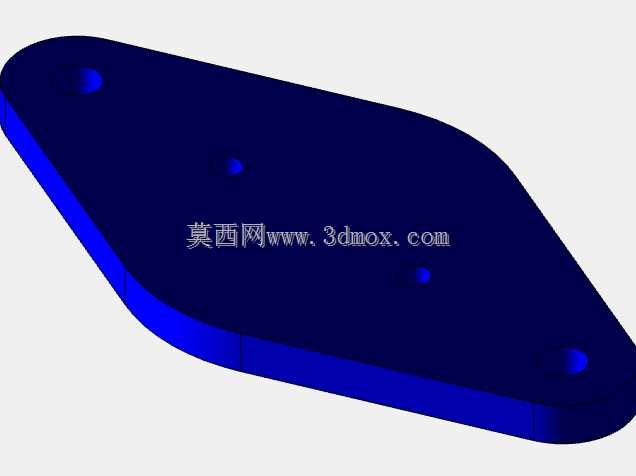

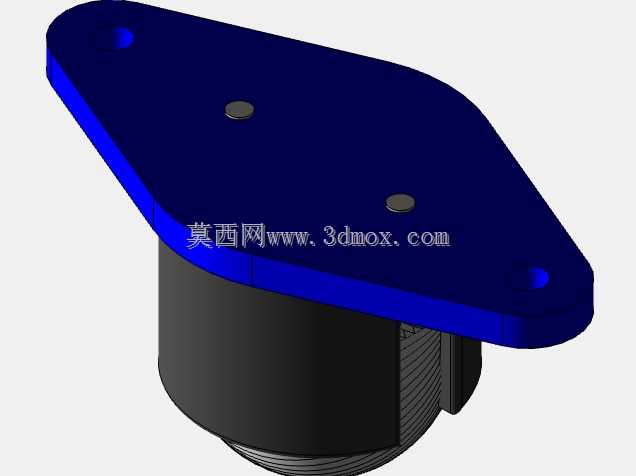

　　从结构设计逻辑来看，这个球脚采用了菱形法兰安装座的设计，两个安装孔沿法兰长轴对称分布，相比圆形法兰或者方形法兰，菱形布局在保证安装强度的前提下，能缩小安装座的整体占用宽度，适合在安装空间局促、相邻部件间距较小的场景下使用，安装孔的位置做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出法兰底面，保证法兰和安装面完全贴合，避免出现安装倾斜导致球头受力偏载的问题。球头部分采用高硬度耐磨材质，表面做镜面抛光处理，降低和支撑平面接触时的滚动摩擦阻力，球头的容纳腔做了收口限位结构，既保证球头可以任意方向灵活转动，又能限制球头的脱出位移，即使承受一定的侧向冲击力，球头也不会从座体中脱落。座体和法兰底座采用一体化成型结构，衔接处做了圆弧过渡，避免应力集中，在承受垂直方向的额定载荷时，应力可以均匀分散到整个法兰安装面，不会在座体和法兰的衔接位置出现断裂风险。

　　在实际选型应用时，需要重点关注它的安装边界尺寸：法兰的两个安装孔中心距要和设备底部的安装孔位完全匹配，球头突出法兰底面的高度决定了支撑后的设备离地间隙，这个高度需要和同设备上其他固定支撑脚的高度做匹配，保证所有支撑点同时受力，避免出现单个球脚过载的情况。球头的直径决定了接触应力的大小，在承载要求较高的场景下，更大直径的球头可以降低和支撑面的接触压强，避免压伤铝型材台面、木质工作台这类硬度较低的支撑平面，同时也能提升滚动时的顺畅度，即使支撑面上有微小的切屑、灰尘，也不会出现卡滞的情况。

　　这类球脚的全向转动特性，让它在使用时不需要严格对齐移动方向，不管是沿X轴、Y轴的直线移动，还是小角度的旋转调整，都能提供顺滑的支撑反馈，在一些需要频繁推拉调整位置的轻型工作台、检测治具上，搭配这类球脚可以大幅降低调整时的操作力度，不需要额外设置锁紧机构时，依靠球头和支撑面之间的静摩擦力就可以保证工位调整后的位置稳定性，不会出现自行滑移的问题。设计建模时，需要重点保证球头和容纳腔的配合间隙，间隙过大会导致球头晃动，支撑时出现位置偏移，间隙过小则会导致球头转动卡滞，甚至在承受载荷时出现抱死的情况，容纳腔的内部可以预留润滑脂的存储空间，长期使用时可以定期补充润滑，降低球头和腔壁的磨损，延长整体使用寿命。另外，法兰的厚度设计也需要匹配承载要求，厚度过薄会导致安装时螺栓锁紧后法兰出现翘曲变形，导致球头轴线倾斜，移动时出现阻力不均的问题，厚度过大则会增加不必要的重量和材料成本，需要根据额定载荷的大小通过受力仿真确定最优的厚度值，安装孔的沉台深度也要和所选螺栓的头部高度匹配，保证锁紧后螺栓头不突出底面，同时也不会因为沉台过深导致螺栓的螺纹啮合长度不足，影响连接强度。
