GH-11421立式快速压紧切换夹具结构

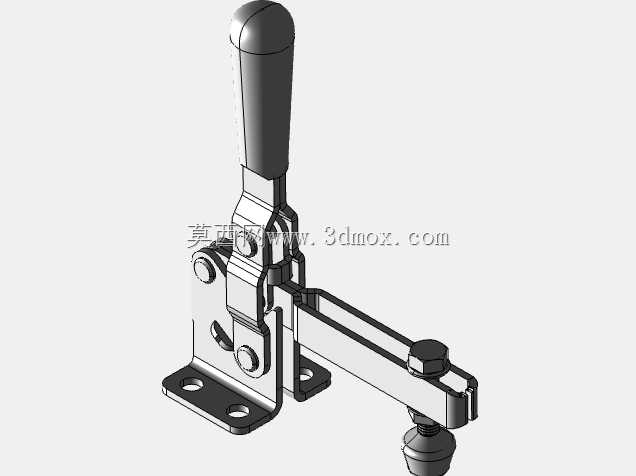

　　这款GH-11421型号的立式肘节式压紧夹具，是工装治具领域应用极广的手动压紧元件，在电子变压器生产的线包浸漆、铁芯叠装、引脚焊接工位，以及小型五金件的机加工定位、装配固定、检测装夹场景中都能见到它的身影。区别于卧式安装的夹钳，这款立式结构的夹具在压紧状态下操作手柄处于竖直向上的位置，不会占用工件侧向的操作空间，尤其适合排布密集的多工位工装板使用，相邻夹具之间不会出现手柄干涉的问题。

　　从功能特性来看，它采用的是经典的连杆死点锁紧机构，当手柄扳动到竖直锁紧位置时，连杆机构会越过力学死点，此时即使压紧端受到工件的反向反弹力，夹具也不会自行松脱，无需额外增加锁止结构就能提供稳定的压紧力，操作全程仅需单手握持手柄完成扳动，单次锁紧与释放的动作耗时不超过0.5秒，相比传统的螺栓压紧、压板压紧方式，装夹效率能提升8倍以上，非常适合高频次重复装夹的流水线作业场景。压头端采用的是可调式橡胶压头结构，带外螺纹的压杆可以通过旋转调整伸出长度，适配不同高度的工件压紧需求，端部的橡胶垫既能避免刚性压头刮伤工件表面，也能在压紧时提供一定的缓冲量，补偿工件的尺寸公差，避免因工件厚度偏差导致的压不紧或者压损工件的问题。

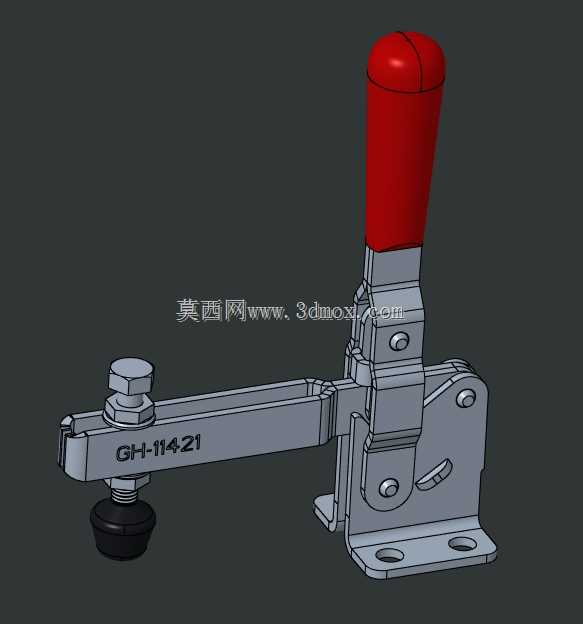

　　设计层面上，这款夹具的底座采用带两个安装长圆孔的法兰式结构，长圆孔的设计允许安装时在一定范围内调整固定位置，降低安装底座的孔位加工精度要求，安装时只需通过两个螺栓穿过底座孔位固定在工装板上即可，不需要额外制作复杂的安装座。整个夹具体的受力部件均采用钣金冲压与铆接组合结构，连杆铰接点采用铆钉铆接后做间隙配合处理，既保证了铰接转动的灵活性，也避免了长期使用后销轴脱落的问题，手柄外套的红色绝缘橡胶套，一方面能在操作时增加手部摩擦力，避免沾油打滑，另一方面在涉及低压电子元件的装夹场景中，也能起到基础的绝缘防护作用，避免静电通过夹具传导至工件造成元件损坏。夹臂上刻印的型号标识清晰直观，方便后期维护更换时快速匹配对应型号的备件，不需要反复测量安装尺寸与压紧行程。

　　从安装边界与尺寸参数来看，这款夹具处于锁紧状态时，底座安装面到压头下端面的最大高度可通过压杆调整覆盖20-50mm的区间，夹臂从底座中心向外伸出的水平长度为70mm左右，能够避让工件侧边的凸起结构，直接压在工件的上端平面。安装时需要预留的操作空间为底座上方120mm高度范围内，侧向仅需预留30mm的空间供手指握持手柄即可，不会过多占用工装台的有效安装面积。压紧力方面，这款型号的夹具额定静态压紧力可达180kgf，足以应对绝大多数小型工件的装夹需求，无论是机加工时的切削力抵抗，还是焊接时的工件贴合压紧，都能提供足够的保持力，不会出现装夹移位的问题。在实际的生产线应用中，这类夹具经常成组使用，比如在变压器铁芯叠装工装上，会同时安装4个同型号夹具，从四个方向压紧叠装好的硅钢片，避免铁芯在绑扎过程中出现散片、错位的问题；在PCB板焊接工装上，也会用这类夹具压住PCB板的边缘，避免焊接过程中板件翘曲变形。需要注意的是，安装时要保证底座固定面的平面度，避免底座安装时出现翘曲，导致连杆机构运动卡滞，长期使用后可以在铰接点滴加少量润滑油，减少铰接部位的磨损，延长夹具的使用寿命。
