铝型材框架平皮带输送设备结构设计

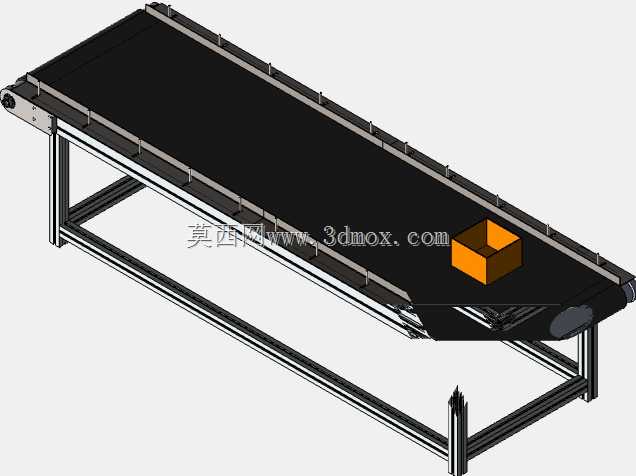

　　这款平皮带输送设备的三维结构，在轻工制造、电子装配、食品包装、仓储分拣等场景的产线布局中适配性极强，很多车间做工位间物料转序、成品下线转运、加工工序间工件传递时，都会优先选用这类结构成熟的输送单元。从实际落地使用的角度看，它的核心用途是替代人工完成散件、箱装件、小型工装托盘的水平方向连续输送，相比滚筒线，平皮带的接触面更平整，不会卡滞底部带凸起或者质地偏软的工件，哪怕是薄片状的塑胶件、纸盒，也能平稳放置不会卡入辊筒间隙。

　　设计层面优先考虑了机架的模块化搭建逻辑，主体支撑采用工业铝型材拼装，没有采用传统焊接方管机架的方案，一方面铝型材的槽道可以直接安装传感器、挡边、导向条、工位支架等附属配件，后期调整工位位置、增减附属机构时不需要重新焊接打孔，只需要通过T型螺栓就能完成固定，适配产线迭代改造的需求；另一方面铝型材的自重更轻，整机组装完成后移位、调平的工作量更小，机架底部预留了脚杯安装位，安装时可以通过调整脚杯高度来适配车间地面的平整度误差，保证皮带面的水平度，避免输送过程中工件出现跑偏、侧滑的问题。

　　设备的传动端布置在机架单侧，采用驱动辊筒内置轴承的结构，从动端设置了张紧调节机构，通过调整从动辊筒两端的螺栓位置，可以改变皮带的张紧度，同时还能微调辊筒的平行度，解决皮带长期运行后出现的跑偏问题，这个张紧结构的调节行程预留了足够余量，后期皮带出现轻微拉伸变形时不需要立刻更换皮带，通过张紧调整就能补偿形变，延长易损件的更换周期。皮带下方设置了连续的支撑托板，不是采用间隔布置的托辊结构，这样皮带在承载工件时不会出现下凹变形，哪怕是放置重量集中在小面积区域的工件，也能保持输送面平整，不会因为皮带下陷导致工件倾斜。

　　从安装边界来看，这款设备的宽度方向尺寸控制在常规工位适配的范围内，长度方向可以根据实际产线需求进行模块化拼接，机架两侧的铝型材端面预留了拼接安装孔，多台同规格设备可以直接对接组成更长的输送线，不需要额外制作转接支架。设备的整体高度符合人工操作的 ergonomic 要求，站立作业时皮带面高度刚好适配操作人员取放工件的舒适区间，如果需要对接其他自动化设备，也可以通过更换不同高度的支撑型材来调整整体高度，不需要改动主体传动结构。

　　细节设计上，皮带两侧的机架上预留了挡边安装槽，可以根据输送工件的尺寸加装可调式导向挡边，避免工件在输送过程中从皮带侧面掉落；驱动端的电机安装位采用了可调式安装板，方便调整电机轴和驱动辊筒的同轴度，也能补偿传动皮带的张紧需求。整个设备的结构没有多余的冗余设计，所有零部件都是标准件市场容易采购的通用型号，后期维护更换易损件时不需要定制特殊配件，能大幅降低设备的运维成本。在做三维建模时，所有的装配配合关系都按照实际加工装配的公差要求做了约束，铝型材的连接角件、螺栓、轴承、辊筒等零件都还原了实际尺寸，做产线布局仿真时可以直接导入模型，不会出现和周边设备干涉的问题，也能直接导出工程图用于生产加工。
