SMT生产线接驳传送设备结构设计

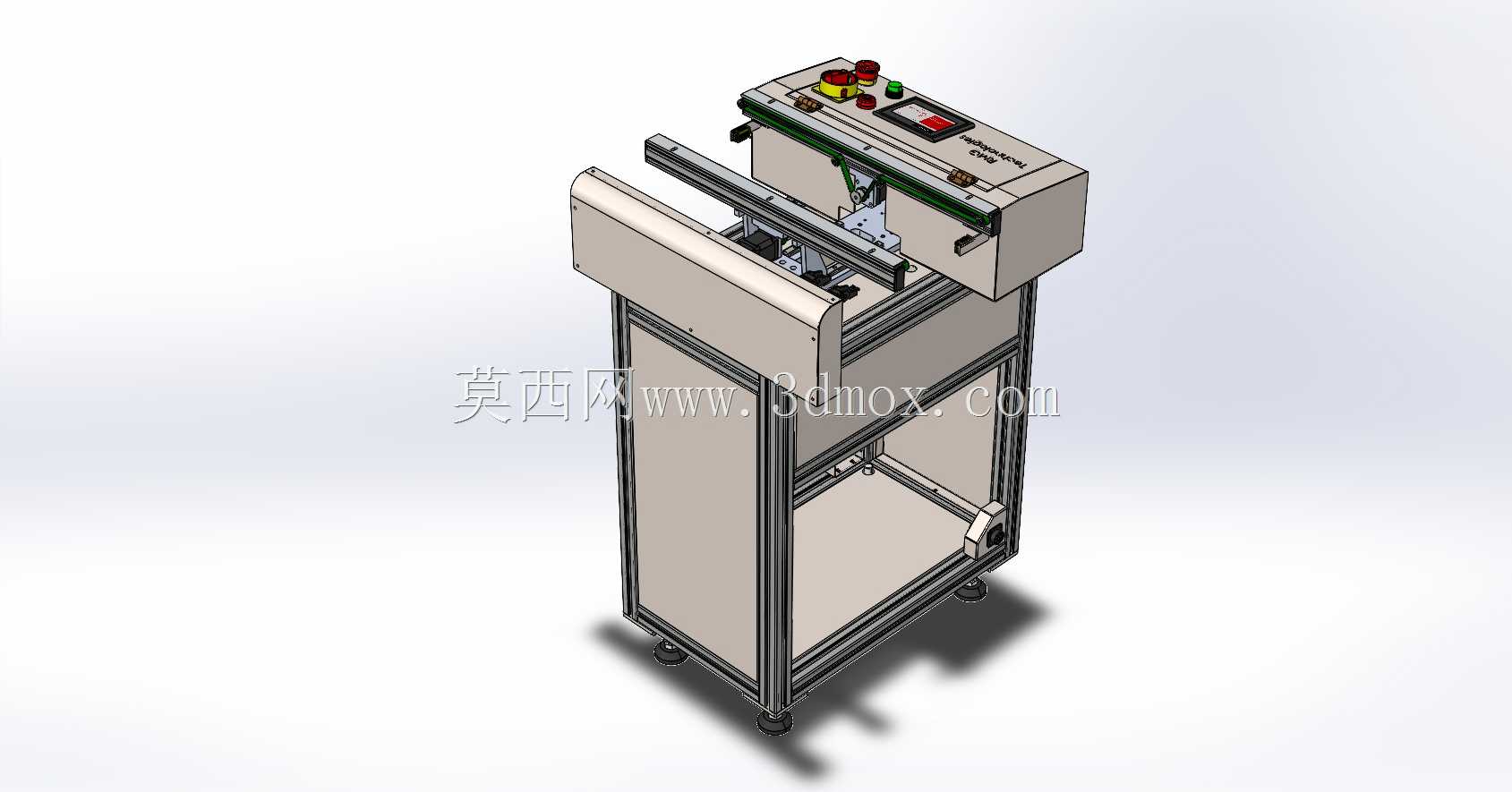

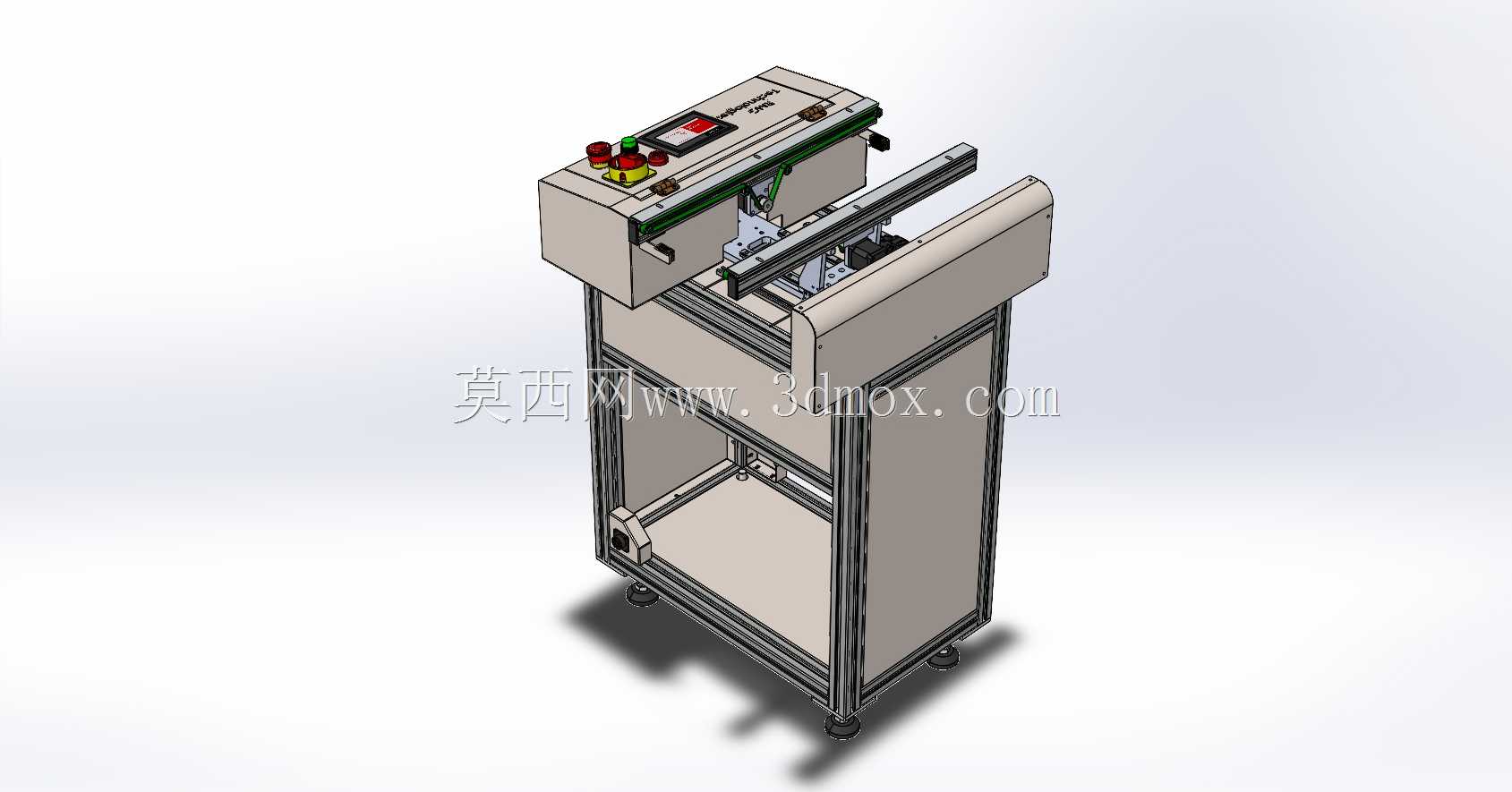

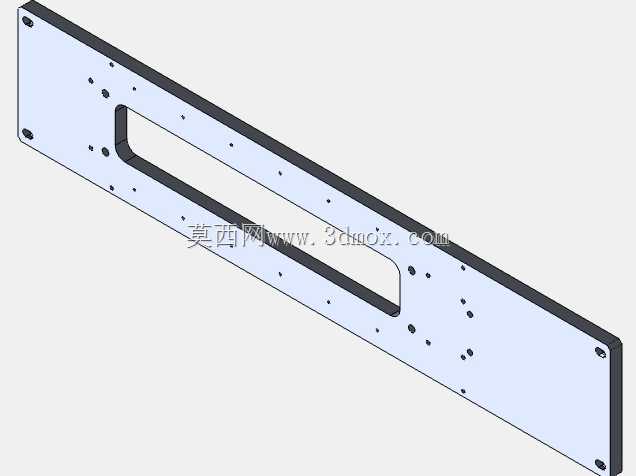

　　在电子制造SMT生产车间的产线布局中，不同工艺段设备往往存在进出板高度差、工位间距差，或是需要临时增设检测、插件工位的情况，这类接驳传送带就是为解决产线衔接痛点设计的专用输送单元，区别于整段长距离输送线，这类接驳设备的核心定位是短距离精准转接，适配产线灵活调整的需求。从结构设计逻辑来看，设备整体采用铝型材框架搭建主体支撑，底部配置可调脚轮与支撑脚杯，兼顾设备移位便利性与安装后的稳定性，框架下部预留充足的电气安装空间，可容纳驱动电机、调速控制器、接线端子等元器件，避免电气元件外露造成的积尘、误碰风险，上部的输送段采用可调式侧边导轨结构，可根据不同尺寸的PCB板调整输送宽度，适配从常规消费电子小板到工控类大板的输送需求，导轨内侧配置耐磨输送皮带，配合端部的驱动辊与从动张紧辊，保证输送过程平稳无卡滞，不会对PCB板表面的贴片元件造成刮蹭损伤。

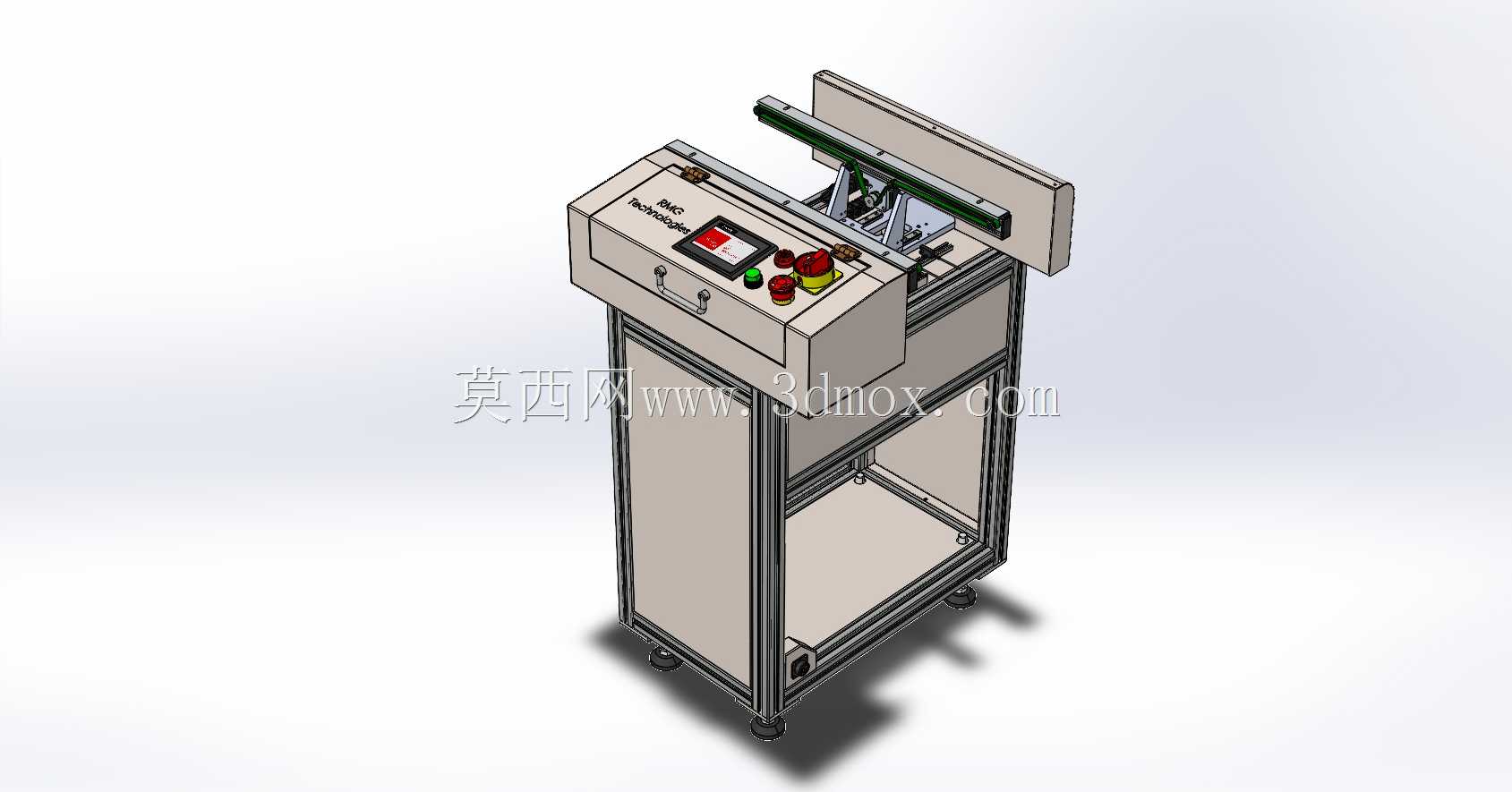

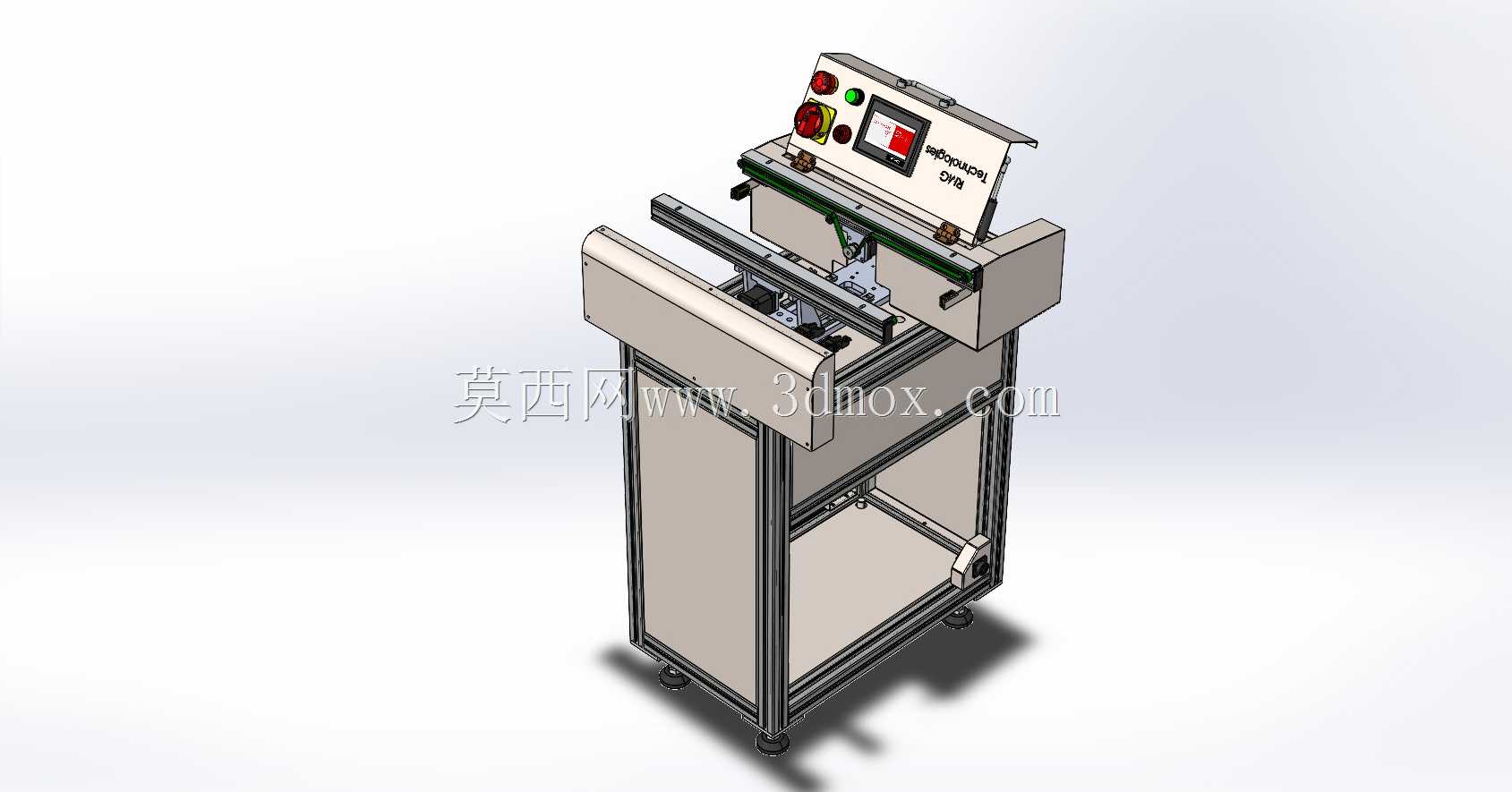

　　设备操作端集成了启停控制、急停按钮、调速旋钮与状态显示屏，操作人员可在接驳工位直接调整输送速度，匹配前后段设备的生产节拍，当产线出现异常时可快速拍下急停切断输送动力，避免板件堆积撞件。从安装边界来看，这类接驳设备的占地面积控制在单人工位可操作的范围内，整体高度匹配常规SMT设备的进出板标准高度，不需要对原有产线设备做大规模改造，直接对接前后设备的进出板位置即可完成安装，输送段的倾角可根据前后设备的高度差做小范围调整，适配不同产线的高度差补偿需求。

　　在实际应用场景中，这类设备除了基础的PCB板转接功能外，还可在输送段上方预留检测元件安装位，加装AOI检测探头、离子风嘴或是人工操作工位，实现板件转接过程中的外观检测、静电消除、手工插件等附加工序，不需要额外占用独立的产线空间，提升车间单位面积的产能利用率。设计过程中重点考虑了SMT车间的防静电需求，所有与PCB接触的结构件都采用防静电材质或是做防静电表面处理，框架整体预留接地端子，可直接接入车间防静电接地系统，避免静电击穿板件上的精密电子元件；输送驱动采用调速电机配合同步带传动，传动噪音低，运行速度可在每分钟几米到十几米的范围内无级调整，匹配不同产品的生产节拍，张紧机构采用侧边可调式结构，日常维护时不需要拆解主体框架，即可快速完成皮带张紧度调整、磨损更换等操作，降低设备后期维护的工作量。

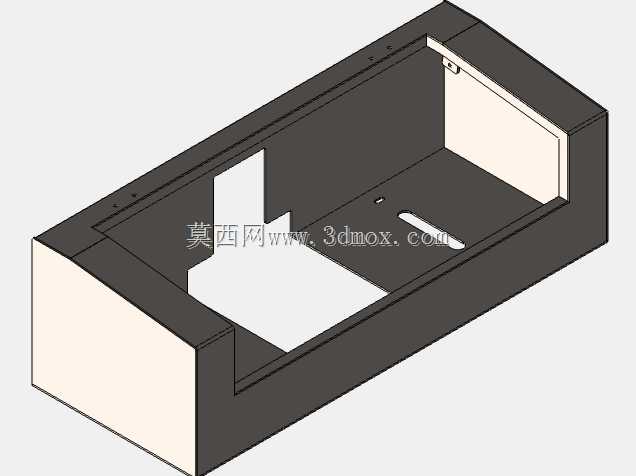

　　设备上部的护板结构采用薄钣金折弯成型，既可以遮挡内部传动结构避免杂物卷入，也可以在护板表面张贴工位标识、操作指引，适配车间的目视化管理需求，底部的脚轮带刹车结构，设备移位到指定位置后锁定脚轮，再调整脚杯支撑到地面，即可保证设备运行过程中不会出现移位、晃动，保证板件输送的位置精度，避免因为设备偏移导致的板件掉板、对接错位问题。
