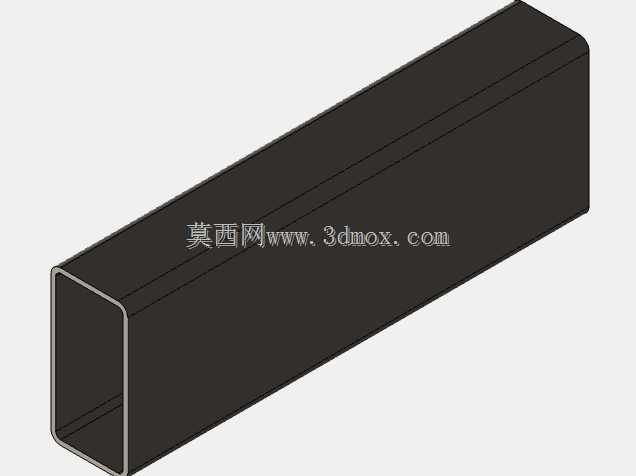

4x2规格矩形空心结构型钢构件

　　在常规的设备框架搭建、工装支撑结构设计、输送线侧边护边制作场景里，这类矩形空心截面的型钢构件是结构设计环节出镜率极高的基础型材，和同截面积的实心方钢相比，它的单位长度重量更轻，截面惯性矩分布更合理，在承受垂直于管壁的弯曲载荷时，材料的利用效率比实心型材高出不少，能在满足结构刚度要求的前提下，大幅降低整体结构的自重，减少支撑脚轮或者底部安装基础的承载负荷。做结构设计的时候，首先要明确这类构件的安装边界，它的外轮廓截面尺寸为4英寸×2英寸，属于英制规格的空心结构管，管壁厚度根据不同的应用场景有多个可选档位，设计选型时要先核算单根构件的支撑跨度，当跨度超过1.2米时，需要在构件中部增加横向支撑肋，避免长期受载后出现下挠变形，影响上层安装的设备精度。从实际使用场景来看，这类矩形管常被用来做小型自动化设备的底部机架，因为它的外表面是平整的矩形平面，不需要额外加工安装面，就可以直接通过螺栓固定脚轮、调节脚杯，或者在侧面打孔安装走线槽、传感器安装支架，相比圆形管材，它的平面贴合度更好，螺栓锁紧后不会出现构件转动移位的问题，在做设备外防护框架的时候，还可以直接在矩形管的外侧卡装有机玻璃或者钣金护板，不需要额外设计压条结构，能减少不少零件加工的工作量。

　　在设计这类构件的三维模型时，要重点注意几个细节：首先是截面的圆角处理，实际生产的冷弯空心型钢，四个内角和外角都有固定的工艺圆角，不能直接画成尖锐的直角，否则后续出工程图下料的时候，折弯工序无法实现直角成型，还会在折弯位置出现应力集中的问题，长期受交变载荷的位置容易从尖角处产生疲劳裂纹；其次是构件的端部处理，如果是用来做焊接框架的构件，端部需要预留焊接坡口的尺寸，要是做螺栓拼接的结构，端部要设计对应的端板安装孔位，孔位的边距要满足螺栓安装的扳手空间要求，不能把孔开得太靠近管壁，否则锁紧螺栓的时候扳手会和管壁干涉。

　　很多刚入行的结构工程师做这类型材建模的时候，容易忽略一个实际问题：市面上采购的成品HSS矩形管，实际外轮廓尺寸会有轻微的公差，外尺寸一般是下偏差，管壁厚度是上偏差，所以在设计和它配合的套管、连接卡扣的时候，配合间隙要留0.2-0.5mm，不能按照理论公称尺寸做零配合，否则实际装配的时候会出现卡扣套不进去，或者拼接位置错位的问题。另外在做管路类应用的时候，这类矩形空心管也可以作为低压通风、走线的通道使用，这时候设计时要在构件的对应位置预留穿线孔或者通风开口，开口的边缘要做翻边或者加橡胶护圈，避免穿线的时候刮破线缆绝缘层，如果是用来输送低压流体，还要在建模的时候提前考虑内壁的清洁度要求，在构件的最低位置预留排污口，避免长期使用后内部积尘积液造成锈蚀。

　　从结构受力的角度来说，这类矩形管的强轴方向是沿着4英寸边长的方向，所以安装的时候要把尺寸更长的边对着载荷施加的方向，比如做设备机架的横梁时，要让矩形截面的长边垂直于地面，这样能获得最大的抗弯截面模量，要是装反了方向，横梁的承载能力会下降60%以上，很容易出现过载变形的问题。做三维建模的时候，这类型材不需要做过于复杂的特征，重点是把截面尺寸、圆角半径、长度尺寸的参数做全关联，后续调整框架尺寸的时候，只需要修改长度参数就能快速生成对应规格的构件，能大幅提升整套设备的设计效率，还要注意在模型里把构件的形心位置标注清楚，后续做整机有限元受力分析的时候，可以直接提取形心坐标来加载约束和载荷，减少前处理的工作量。在做拼接结构设计时，两根同规格矩形管垂直对接的时候，不建议直接把端部切平抵接焊接，最好是在对接位置增加内衬套，内衬套的长度不小于80mm，分别插入两根对接的管材内部，再从外侧施焊，这样能大幅提升拼接位置的抗扭和抗弯强度，避免设备搬运过程中焊接位置开裂。
