壁挂式隐藏水箱马桶安装结构设计

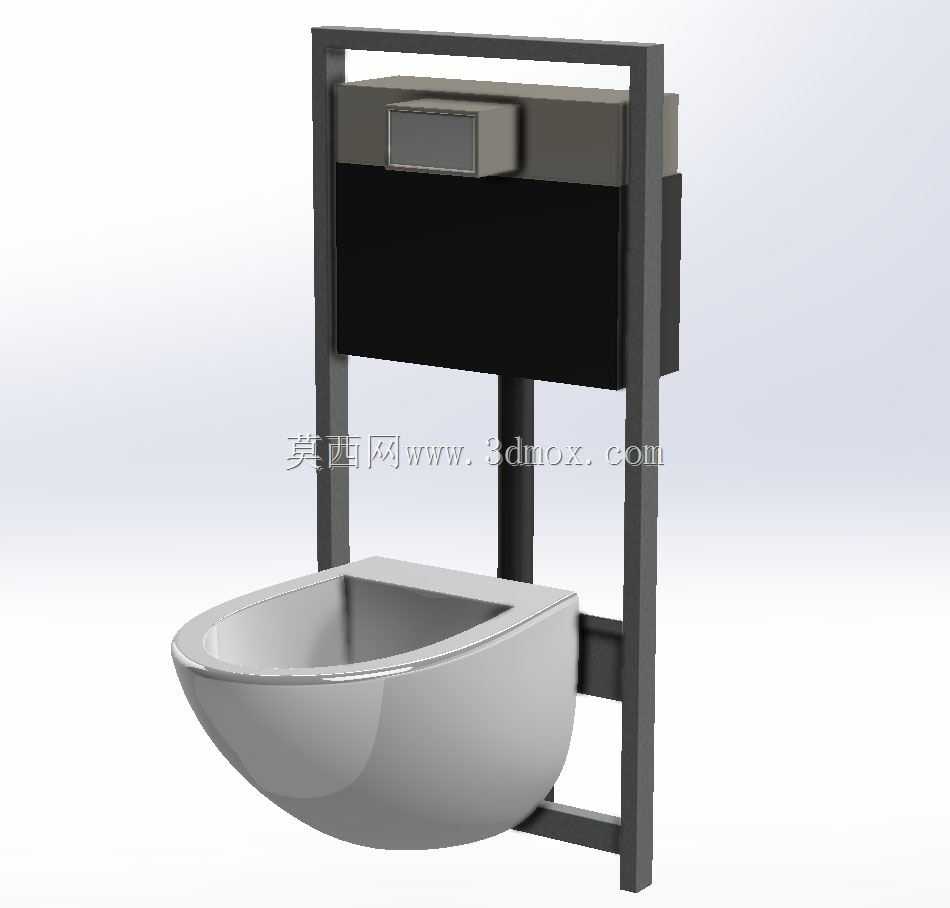

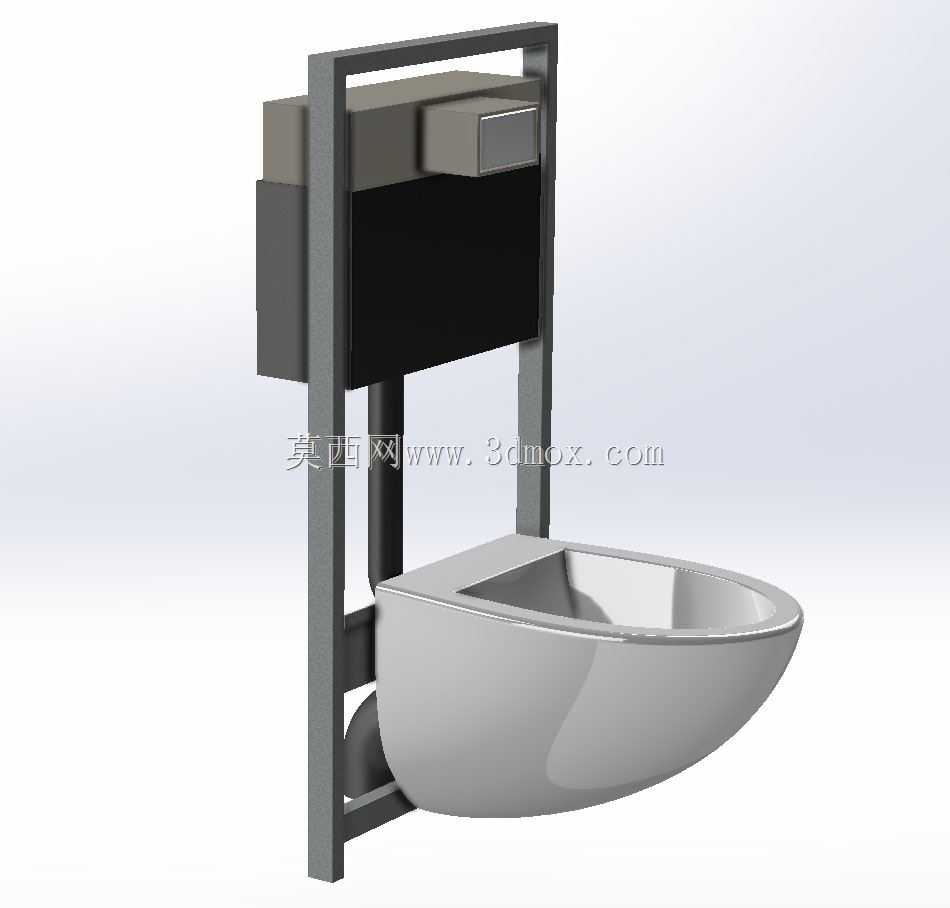

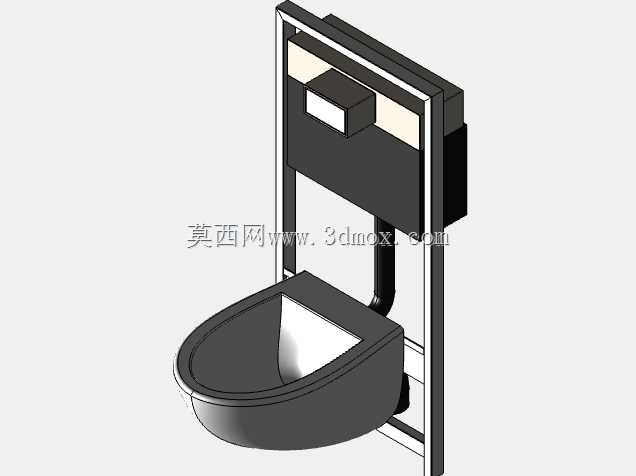

　　在住宅精装、商业公卫、老旧卫生间改造等场景中，壁挂式坐便器的应用占比逐年提升，这类产品核心依托隐藏式安装支架与入墙水箱实现落地，相比传统落地式马桶，能释放地面清洁空间，适配同层排水、隔层排水等多种建筑排水结构，尤其适合小户型卫生间、无障碍卫生间、酒店客房等对空间利用率与整洁度要求较高的场景。本次呈现的安装结构模型，完整还原了壁挂马桶从承重支架、水箱组件到陶瓷本体的整套装配关系，可直接用于卫浴安装方案交底、装修管线碰撞检查、安装工序模拟等实际工程环节。

　　从功能特性来看，整套结构的核心承载部件为镀锌钢焊接支架，支架采用竖向双立柱加横向支撑的框架式结构，立柱上预留多组间距可调的安装孔位，可根据现场完成面厚度、马桶安装高度需求调整固定位置，适配不同厚度的假墙砌筑或挂板安装场景，支架底部设置可调节高度的支撑脚，能在不平整的建筑地面上完成调平，单组支架的额定静载荷可满足400kg以上的承重要求，完全覆盖日常使用中的人体重量与动态载荷，避免长期使用出现下沉、松动问题。入墙水箱部分采用高密度吹塑成型的一体式水件，进水阀、排水阀均为模块化快装结构，水箱正面预留检修口，无需破坏墙面装饰层即可完成水件更换与故障排查，冲水按键可根据装修风格选择面板样式，适配不同的墙面装饰材质。

　　设计过程中优先考虑安装边界的适配性，整套支架与水箱组合后的厚度控制在120mm以内，假墙完成后的总厚度可控制在150-180mm区间，不会过度占用卫生间内部空间；马桶陶瓷本体采用壁挂式安装结构，排污口中心距离完成地面的高度可在220mm-280mm区间调整，适配国标要求的各类排污管管径，排污口处设置橡胶密封套，安装时直接与支架上的排污对接头压紧即可，无需额外打胶密封，降低后期渗漏风险。水路连接部分预留标准G1/2进水接口，可直接匹配家装常用的角阀与给水软管，进水位置可选择支架左侧或右侧接入，适配不同卫生间的给水点位布置。

　　从安装工序的角度拆解模型结构，首先需要根据排污口、给水点的位置定位支架安装点位，将支架固定在建筑墙体与地面上，调整支撑脚高度与水平度后连接进水管与排污管，完成闭水测试后再进行假墙砌筑或装饰挂板安装，最后将马桶本体通过壁挂螺栓固定在支架上，打胶密封缝隙后安装冲水面板即可完成整套工序。模型中完整呈现了各部件的装配间隙与配合公差，比如壁挂螺栓的伸出长度、排污口的对接深度、水箱检修口的预留尺寸等细节，可帮助安装人员提前预判现场施工中的常见问题，比如墙体不平整导致的支架倾斜、排污管对接错位导致的渗漏、螺栓长度不足导致的固定不牢等问题，在施工前通过三维模拟调整安装参数，减少现场返工概率。

　　针对不同品牌卫浴产品的适配性，这套安装结构的孔位与接口尺寸兼容主流品牌的壁挂马桶产品，包括geberit、roca、grohe、cersanit等品牌的常规壁挂坐便器，支架上的安装孔位预留了多组调节余量，可适配不同孔距的马桶本体，无需单独定制转接配件。在无障碍卫生间场景中，还可在支架两侧加装扶手固定点位，直接将扶手固定在承重支架上，无需额外在墙体上打膨胀螺栓，提升扶手的承载强度，满足无障碍设施的承重要求。在日常维护场景中，隐藏式水箱的所有易损件均可通过正面检修口完成更换，无需拆除墙面装饰，大幅降低后期维护成本。

　　外形设计上，马桶本体采用一体化陶瓷成型结构，盆体边缘无清洁死角，壁挂式设计让地面无卫生死角，清洁时可直接冲洗地面，不存在传统落地马桶底部玻璃胶发霉、藏污纳垢的问题。水箱与支架全部隐藏在假墙内部，外部仅可见陶瓷本体与冲水面板，视觉效果简洁利落，适配现代简约、轻奢、工业风等多种室内装修风格。整套结构的所有金属部件均做了防腐镀锌处理，可适应卫生间潮湿的使用环境，长期使用不会出现锈蚀、强度下降等问题，塑料部件均采用耐水、耐老化的工程塑料材质，使用寿命可达到30年以上，满足建筑给排水设施的长期使用要求。
