四脚直插式轻触触觉按钮结构设计

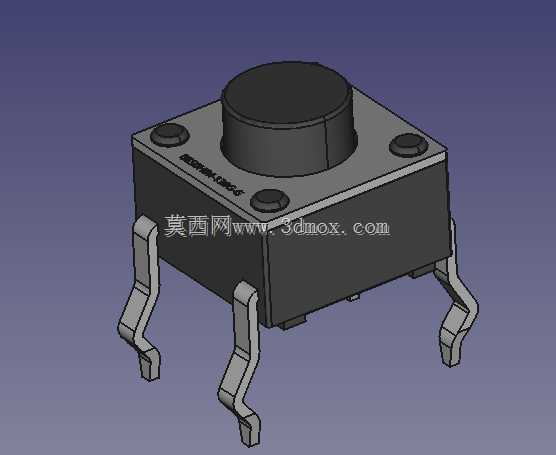

　　做消费类电子、工控小面板的结构设计时，这类四脚直插轻触按钮是绕不开的基础元件，很多刚入行的工程师容易在选型和建模时踩坑，要么忽略安装边界导致PCB焊盘与外壳开孔错位，要么没考虑按键行程与操作面的高度差，最终成品出现按键卡滞、按动无反馈的问题。这个触觉按钮的建模完全还原了实物的装配逻辑，四个弯角插脚的折弯角度、伸出长度都按照实际波峰焊的工艺要求做了还原，插脚末端的倒角处理也对应了量产元件的引脚形态，不会出现建模时引脚过于尖锐导致PCB封装引脚孔匹配偏差的问题。

　　从实际应用场景来看，这类按键广泛用在小型手持设备的功能触发、工控面板的参数设置按键、小家电的操作输入模块上，比如常见的蓝牙音箱功能键、路由器复位键、小型温控器的设置按键，大多采用这个规格的轻触开关。它的功能特性很明确，靠内部金属弹片的形变实现通断，按动时的清脆反馈是选型时的核心判断指标，建模时特意还原了按键帽与本体的配合间隙，这个间隙直接决定了按键按动时是否会出现偏位卡涩，实际装配中这个间隙通常控制在0.1-0.15mm，既不会因为间隙过大出现按键晃动，也不会因为间隙过小导致温度变化时热胀卡滞。

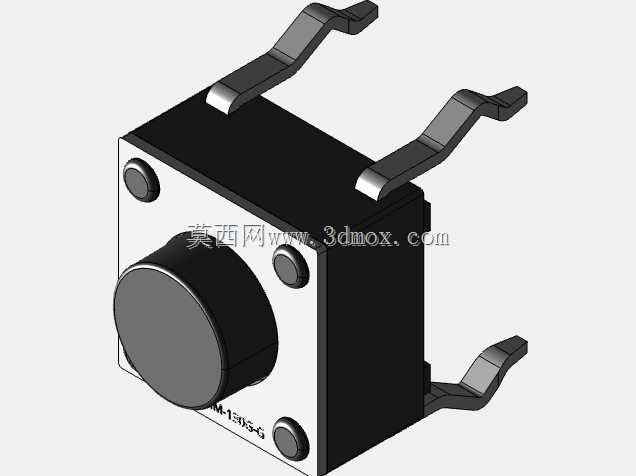

　　设计思路上，这个模型没有做多余的简化，本体四个角的固定凸点完全对应生产时的定位结构，这两个凸点在插件时可以卡在PCB的定位孔上，避免过波峰焊时元件浮高移位。按键帽的圆柱高度做了精准还原，这个高度直接决定了外壳开孔的深度，很多结构工程师做外壳设计时容易忽略按键帽的顶面弧度，导致操作面触感生硬，这个模型里按键顶面的微弧处理完全贴合量产元件的人体工学设计，按动时指腹的接触感更舒适，不会出现硬棱硌手的问题。

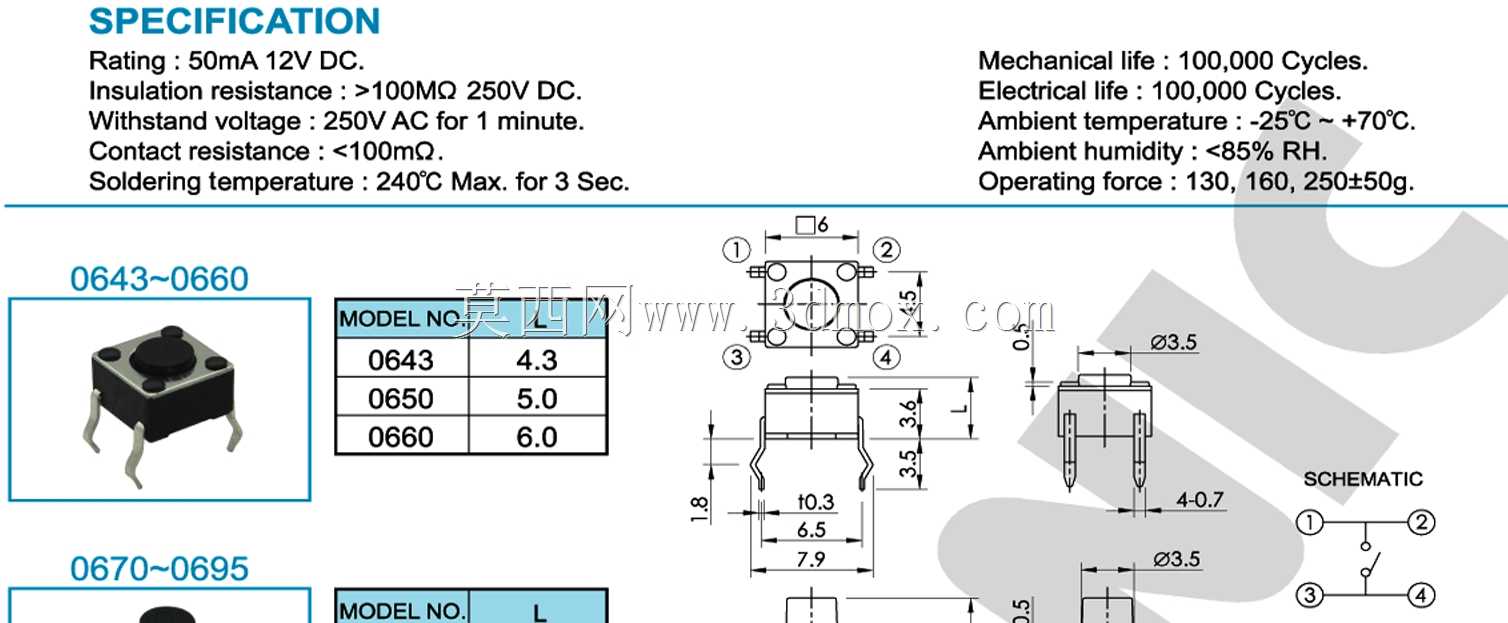

　　外形尺寸与安装边界是这个模型最实用的部分，本体的方形基座尺寸完全匹配行业通用的6*6mm轻触开关规格，四个插脚的间距对应标准2.54mm网格的PCB封装，不需要额外调整封装尺寸就能直接调用。插脚的折弯高度决定了元件离板的高度，这个模型里的折弯形态刚好适配1.6mm厚度的标准FR4板材，焊接后本体底面与PCB板面的间隙控制在0.2mm左右，既能避免焊接时助焊剂残留堆积在元件底部，也能保证元件贴板的稳定性，不会出现受外力后引脚变形的问题。

　　实际选型时还要注意，这类按键的按动力度通常有160gf、250gf等不同规格，这个模型对应的是常规250gf的通用款，按动行程在0.25mm左右，建模时按键帽与本体的相对活动距离也按照这个行程做了预留，做结构运动仿真时可以直接设置对应的行程参数，不需要再调整配合尺寸。很多新手建模时会把按键帽和本体做成一体结构，忽略了活动间隙，导致后续做装配干涉检查时出现误判，这个模型把活动部件和固定基座做了独立的结构拆分，能直接用于虚拟装配验证，检查外壳按键孔与按键帽的对位精度，提前规避装配后按键偏位、按动卡滞的问题。

　　从生产装配的角度看，四个插脚的外扩角度也做了还原，这个角度刚好适配PCB插件时的导向需求，插件时插脚能顺利导入焊盘孔，不会出现引脚顶在PCB板面导致元件无法插装的问题。本体侧面的标识凹槽也做了细节还原，这个凹槽在量产时是用来标注元件规格和方向的，建模时保留这个细节，能让整机BOM表的对应更清晰，避免生产时出现元件方向插反的问题。
