TO-18封装直插式晶体管三维结构

　　在小功率半导体器件的应用场景中，TO-18封装的直插晶体管是模拟电路、小信号处理模块里极为常见的分立元件，这类封装的晶体管常被用于音频前置放大、小功率开关控制、传感器信号调理等电路环节，在工业控制板卡、民用消费电子主板、老式通讯设备的信号通路里都能见到它的身影。从实际使用的角度看，这类金属封装的晶体管相比塑料封装的同规格器件，拥有更好的散热性能与电磁屏蔽能力，在存在轻微电磁干扰的工业现场环境中，金属外壳可以有效隔绝外界杂散电磁信号对芯片结区的干扰，保证小信号传输的稳定性，同时金属壳体的导热效率更高，在持续通过小电流工作时，能更快将结区产生的热量传导到周边空气或者PCB焊盘上，降低器件过热失效的概率。

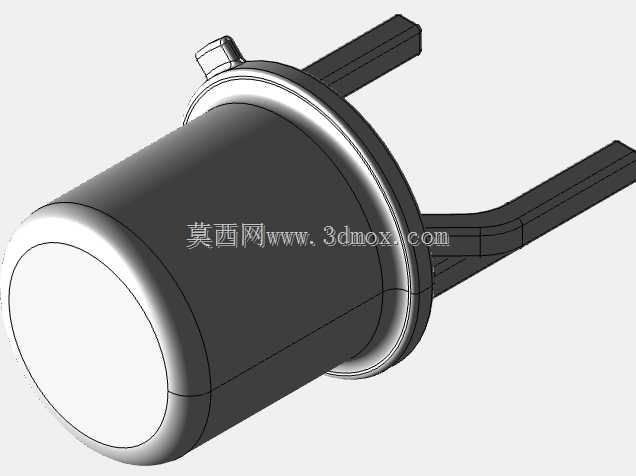

　　做这个三维结构的时候，首先要还原的是TO-18封装的标准外形边界，这类封装的金属管帽部分是标准的圆柱形结构，顶部为平面封盖，管帽侧壁靠近引脚的位置有一圈凸起的压合封边，这是封装生产过程中管帽与管座压接密封留下的结构特征，建模的时候不能把这个封边做的过于突兀，要符合实际冲压封装的圆角过渡特征，避免出现尖锐的直角棱边，和实际生产出来的零件外观产生偏差。引脚部分是两根平行的直插式金属引线，引线的截面是矩形结构，不是很多新手建模时习惯做的圆柱引脚，这一点是还原实物的关键，实际生产中TO-18封装的引脚都是冲压成型的扁状引线，方便插装时穿过PCB的安装孔，同时在波峰焊过程中能更好的和焊锡浸润，形成可靠的焊接点。管帽侧面还有一个小小的定位凸点，这个凸点是用来标识引脚极性的，在实际插件作业时，工人可以通过这个凸点快速判断引脚的排列方向，避免插反导致电路功能失效，建模的时候这个凸点的位置要严格对应标准封装的尺寸要求，不能偏移到错误的角度位置，否则会给后续做PCB封装匹配的工程师带来误导。

　　从安装边界的角度考虑，这个模型还原了实际器件的所有干涉检查尺寸，管帽的外径、管帽的总高度、引脚伸出管座的长度、两根引脚之间的中心距、引脚的截面尺寸，都严格参照TO-18封装的行业通用尺寸来构建，在做整机结构布局的时候，设计人员可以直接把这个模型导入到PCB结构装配文件里，检查晶体管安装位置周边是否存在结构干涉，比如和周边的电解电容、电阻元件是否有空间冲突，和外壳内壁的安全距离是否满足爬电要求，不需要再额外测量实物尺寸来核对装配空间。另外金属管帽的顶部平面是平整的，在一些需要加装小型散热片的应用场景里，这个平面可以和散热片的底面紧密贴合，建模的时候保证了这个平面的平面度特征，没有多余的凸起或者凹陷，符合实际零件的装配要求。

　　在结构细节的处理上，管座和引脚结合的位置做了轻微的圆角过渡，还原了玻璃绝缘子烧结后的自然形态，实际生产中TO-18封装的引脚和金属管座之间是用玻璃材料烧结绝缘的，这个位置不会出现尖锐的直角连接，会有一圈自然的玻璃封接圆角，把这个细节做出来能让整个模型的写实度更高，也能帮助刚接触电子结构设计的工程师理解这类封装的内部密封结构。引脚的末端做了微小的倒角处理，这是实际元器件生产时引脚切边留下的工艺特征，在自动插件机作业时，带倒角的引脚更容易对准PCB上的安装孔，减少插件卡料的概率，这个细节虽然很小，但在做自动化产线的插件模拟仿真时，会直接影响仿真结果的准确性。

　　很多刚接触电子三维建模的设计人员，在做这类分立元件模型的时候，经常会忽略封装的定位特征和工艺细节，要么把引脚做成圆柱形，要么漏掉侧面的定位凸点，导致建好的模型只能做外观展示，没法用于实际的结构干涉检查和装配仿真，这个模型在构建的时候就充分考虑了工程应用的实际需求，所有和装配、定位、干涉检查相关的尺寸都严格对应实物，既可以用来做产品宣传的外观展示，也能直接导入到结构设计文件里作为装配参考元件使用。在做电路模块的三维布局时，准确的元器件模型可以帮助结构工程师提前发现空间冲突问题，减少后期打样后才发现元件装不下、和外壳碰件的问题，缩短产品的研发迭代周期，尤其是在高密度安装的小型化电路模块里，每一个分立元件的外形尺寸偏差，都可能导致整个PCB板无法顺利装入外壳，这类经过尺寸核对的标准元件模型，能有效降低这类设计失误出现的概率。
