带缓冲结构的震动断路装置结构设计

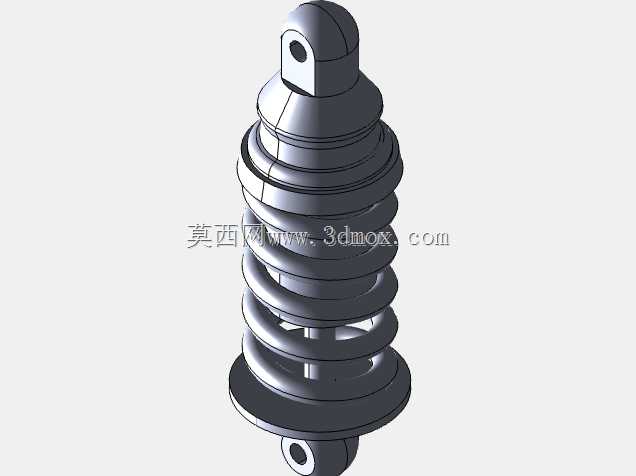

　　在电力输配、工业电控系统的终端保护环节，这类带弹性缓冲结构的震动断路装置，常被部署在对震动触发阈值有明确要求的供电回路中，区别于传统热磁式断路器的过载、短路触发逻辑，该装置依靠外部震动幅值达到预设阈值时触发机械脱扣，快速切断回路供电，避免受震工况下的电气设备误动作、接线松脱打火甚至次生电气故障，常见于工程机械车载供电模块、矿山采掘设备电控舱、地震多发区域的终端配电支路，以及精密加工设备的震动联锁保护回路中。从结构组成来看，装置整体采用上下对称的铰接安装端设计，上端吊环式铰接孔用于与设备固定基座连接，下端铰接端与受控回路的操动机构联动，中间段集成了多层叠式绝缘护套与圆柱螺旋压缩弹簧组件，外层的褶皱式绝缘护套采用硅橡胶类绝缘材料模压成型，既可以隔绝内部金属构件与外部带电、粉尘环境的接触，也能在装置随震动产生轴向伸缩时提供足够的形变余量，避免护套反复弯折出现开裂破损。

　　内部的圆柱螺旋压缩弹簧经过刚度匹配设计，弹簧的线径、中径、有效圈数都经过反复校核，既要保证正常工况下装置保持稳定的导通位置，不会因为设备运行的常规震动产生误触发，也要保证当外部震动加速度达到设定阈值时，弹簧能够快速压缩带动内部脱扣机构动作，瞬间断开回路触点，整个脱扣行程控制在极小的轴向位移范围内，保证触发响应的及时性。设计过程中首先需要明确安装边界的尺寸约束，装置整体的最大外径受安装舱位的空间限制，需要预留足够的径向安全间隙，避免装置伸缩过程中与周边线缆、结构件产生摩擦干涉；上下铰接孔的中心距在自由状态下有明确的尺寸公差要求，安装时需要保证两端铰接轴的同轴度，避免侧向弯矩作用在弹簧组件上，导致弹簧受力不均出现偏磨、刚度衰减的问题，长期使用下会直接影响触发阈值的准确性。装置的绝缘护套每一层褶皱的弧度都经过结构优化，在轴向压缩时褶皱可以均匀叠合，不会出现局部挤压应力集中的情况，拉伸状态下褶皱完全展开也不会超出材料的断裂伸长率极限，保证在全行程范围内护套的密封绝缘性能稳定。内部的脱扣机构采用纯机械结构设计，不依赖电子元器件的信号反馈，避免强电磁干扰环境下出现触发失效的问题，所有金属传动构件都做了表面防锈处理，适配潮湿、多粉尘的工业现场使用环境。

　　在实际选型匹配时，需要根据安装点位的日常震动幅值、需要的触发加速度阈值调整弹簧的刚度参数，不同应用场景下的弹簧预压缩量也有区别，比如应用在车载设备上的装置，需要过滤掉车辆行驶过程中的常规颠簸震动，弹簧预压缩量会稍大，触发阈值设置更高；而应用在精密实验设备的震动保护回路中，弹簧刚度更低，触发阈值更灵敏，能够在微小超幅震动出现时快速切断供电，保护精密元器件不受损坏。安装过程中需要保证装置的轴向与震动传导方向保持一致，否则会因为分力的存在导致实际触发阈值与设计值出现偏差，上下铰接端采用带自润滑衬套的铰接结构，减少铰接部位的摩擦阻力，避免摩擦阻力抵消部分震动力，导致触发滞后。

　　装置的整体结构没有复杂的电子元件，日常维护只需要定期检查外层绝缘护套是否有破损、铰接部位是否有卡滞，弹簧是否出现锈蚀断裂的情况即可，相比电子式震动保护开关，纯机械结构的可靠性更高，适用的环境温度范围更宽，在高低温、强电磁干扰的工况下依然能够稳定工作。在三维建模过程中，需要重点关注弹簧的并紧高度、全变形量与护套伸缩行程的匹配关系，避免弹簧压缩到并紧位置时护套还未达到压缩极限，或者护套已经完全叠合时弹簧还有压缩余量，两种情况都会导致结构卡滞，无法正常触发；同时上下端的铰接孔需要保证同轴度公差，建模时需要明确装配基准，以装置的中心轴线为装配基准，所有回转类构件的轴线都与基准轴线重合，减少装配时的调整工作量。外层绝缘护套的褶皱建模需要保证每一段的壁厚均匀，避免模压成型时出现局部壁厚过薄导致的强度不足问题，褶皱的过渡圆角需要足够大，减少应力集中点，提升护套的反复弯折寿命。
