工业散料输送用斗式提升机整机结构

　　在矿山、建材、粮食加工、化工原料储运这类散状物料处理场景里，垂直输送环节的设备选型直接决定整条产线的连续运转效率，斗式提升机作为垂直散料输送的核心设备，承担着将粉状、颗粒状、小块状物料从低位料仓输送至高位进料点的功能，适配的物料温度通常不超过250摄氏度，可覆盖绝大多数常规工业散料的垂直输送需求，相比倾斜皮带输送机，其占地投影面积更小，相同提升高度下的设备整体能耗更低，且输送过程处于封闭壳体内，能有效减少物料洒落与粉尘外溢，符合车间环保作业的基本要求。

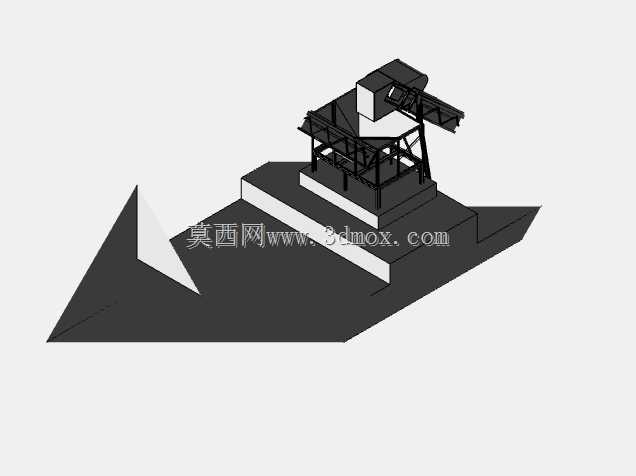

　　这套提升机总装结构采用上部驱动段、中部机壳段、下部张紧段三段式模块化设计思路，上部驱动段集成了驱动电机、减速装置、传动链轮组与上部卸料罩，驱动单元采用侧装式布局，预留了检修操作空间，日常维护时无需拆解上部壳体即可完成链轮润滑、传动件紧固等常规作业；传动链轮采用分体式齿圈结构，齿面磨损后可单独更换齿圈，无需整体更换链轮轮毂，能大幅降低后期运维的备件成本。中部机壳段采用分段式法兰拼接结构，单段机壳长度控制在2米范围内，可根据现场实际提升高度灵活增减段数，机壳内部两侧设置了导轨限位结构，对料斗运行轨迹进行约束，避免料斗在重载运行时出现横向摆动剐蹭机壳内壁的问题，机壳段之间的法兰连接面设置了密封垫，可阻挡输送过程中的粉尘从拼接缝隙溢出。下部张紧段集成了从动链轮、张紧调节装置与进料口，张紧结构采用重锤式自动张紧设计，可自动补偿牵引构件在运行过程中因磨损、拉伸产生的伸长量，始终保持牵引构件的合理张紧度，避免出现打滑、跳齿等运行故障；进料口采用顺向进料设计，物料进入方向与料斗运行方向一致，可减少物料对料斗的直接冲击，降低料斗磨损速度，同时减少进料过程中的物料回料量。

　　料斗组件采用深斗型结构设计，斗口边缘做了加厚耐磨处理，适配堆积密度在1.2吨每立方米以内的粉状、小颗粒物料输送，料斗与牵引构件采用螺栓紧固连接，单个料斗磨损变形后可单独拆卸更换，无需拆解整串牵引构件。牵引构件根据输送物料特性可选板链或胶带结构，板链结构适配磨琢性较强、温度偏高的物料输送，胶带结构适配磨琢性小、温度较低的物料输送，两种牵引结构的安装接口完全通用，可根据实际工况灵活替换。

　　设备安装时需注意，整机安装的垂直偏差每米高度不超过1毫米，全高累计偏差不超过8毫米，避免因安装倾斜导致料斗运行偏磨；设备基础需预留足够的承重余量，上部驱动段位置需预留不小于1.2米的检修空间，下部张紧段位置需预留张紧调节的操作空间，进料口与上游出料设备、卸料口与下游进料设备的连接需采用软连接结构，避免设备运行振动传递至上下游设备。设备运行时，需保证空载启动，待整机运转正常后再开始进料，停机前需将机壳内残留物料排空，避免带载启动造成电机过载、牵引构件断裂等故障。

　　从结构设计细节来看，上部卸料段采用离心式卸料设计，料斗运行至上链轮位置时，沿链轮做圆周运动产生的离心力将物料从料斗内甩出，沿卸料罩导料板进入下游出料溜管，导料板的角度经过反复校核，可保证物料抛出轨迹完全落入出料口，减少回料量；下部进料段的进料位置设置在下部链轮中心偏上位置，可保证料斗在装料过程中不会出现物料堆积在机壳底部的问题，避免料斗剐蹭底部积料产生额外运行阻力。整机所有外露的旋转部件均设置了安全防护罩，符合机械设备安全防护规范，驱动单元的安装底座设置了减震垫，可降低设备运行时的振动与噪音，改善车间作业环境。
