食品加工用Z型垂直物料输送提升设备

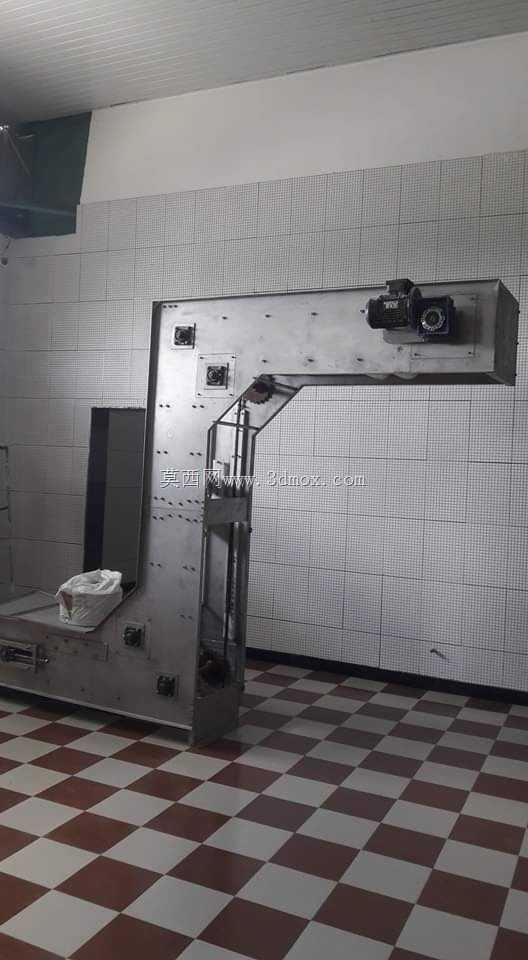

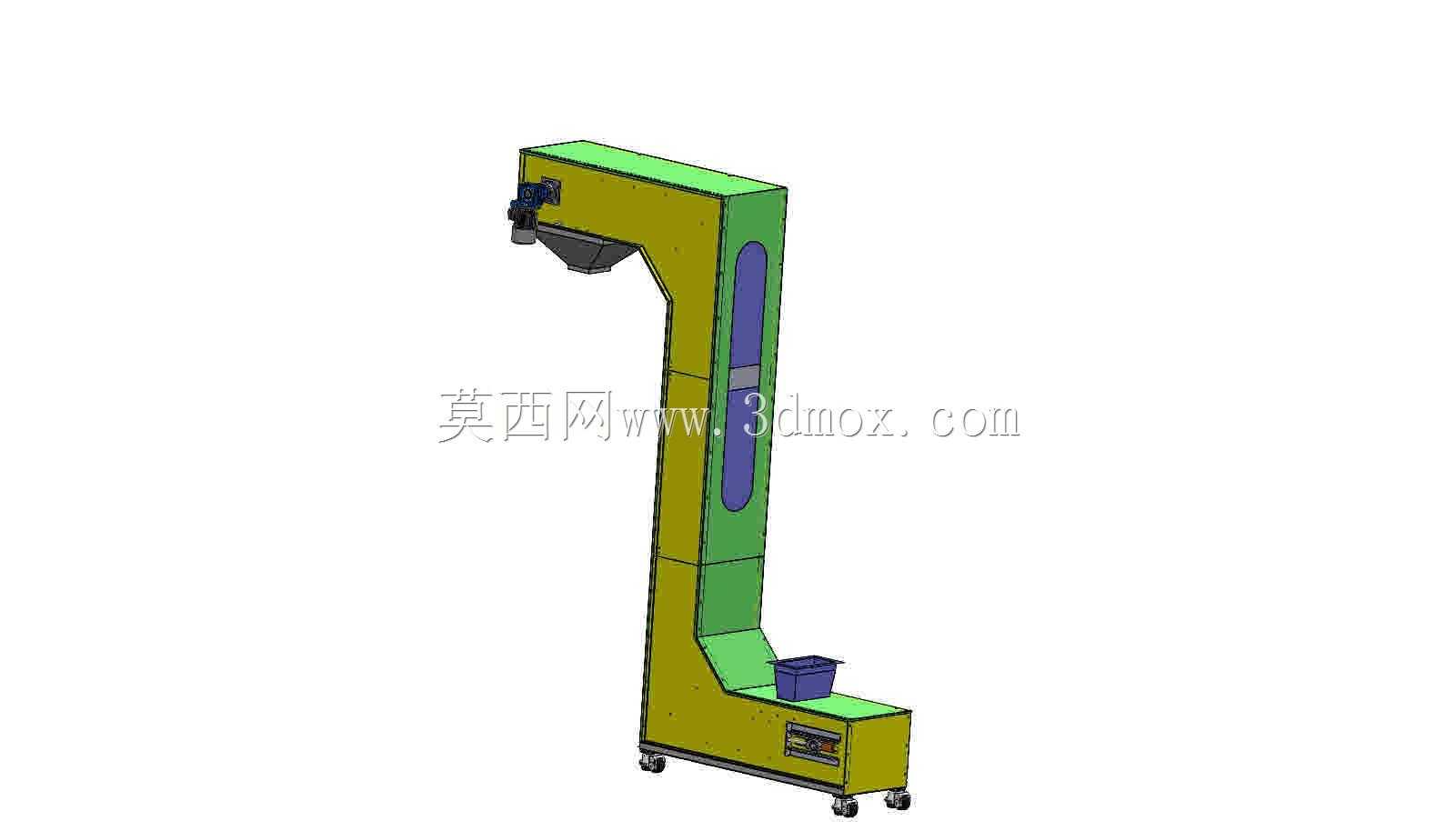

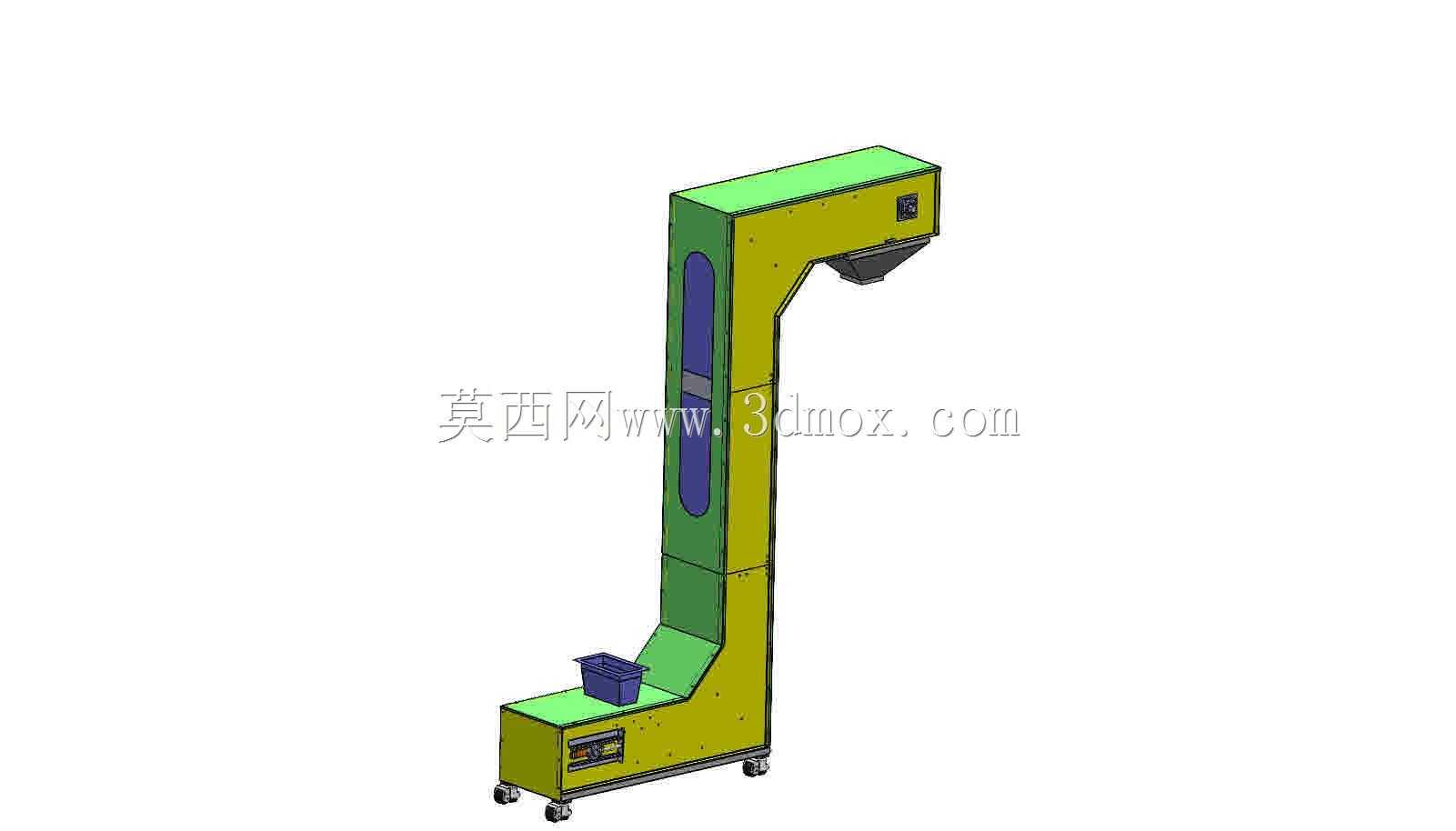

　　在食品加工生产的物料转序环节，这类Z型垂直提升设备主要承担低位进料到高位出料的连续输送任务，适配膨化食品、坚果炒货、谷物杂粮、冻干果蔬这类颗粒状、小块状轻质物料的转运输送，常见于包装机进料、多楼层生产线物料衔接、原料仓到加工工位的垂直供料场景，能在有限的车间占地面积内完成大高度差的物料输送，避免传统倾斜输送机占用过多横向场地的问题。设备整体采用Z型弯折结构，下部水平段设置进料料斗，中部为垂直输送段，上部水平段设置出料口，物料从下部进料口进入后，由循环运行的料斗承接，沿垂直段提升至上部水平段后，在末端翻转完成卸料，整个输送过程料斗全程保持平稳承托状态，不会出现物料撒漏、跌落破损的问题。

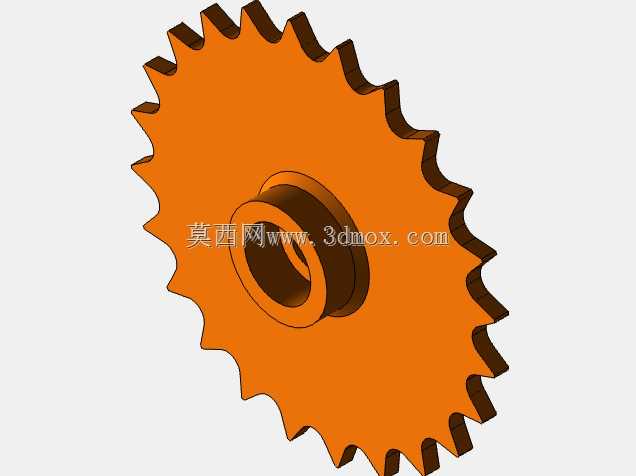

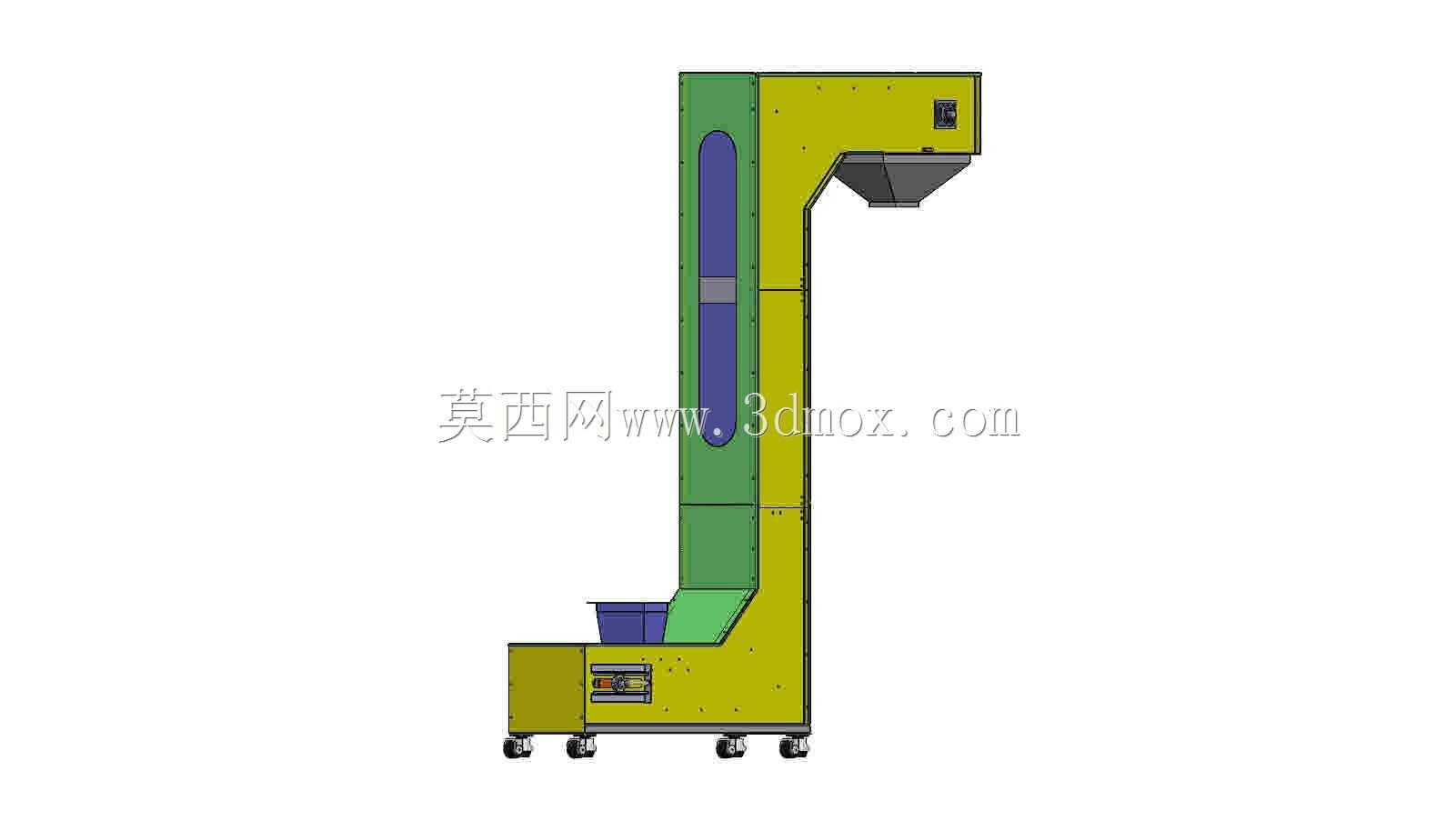

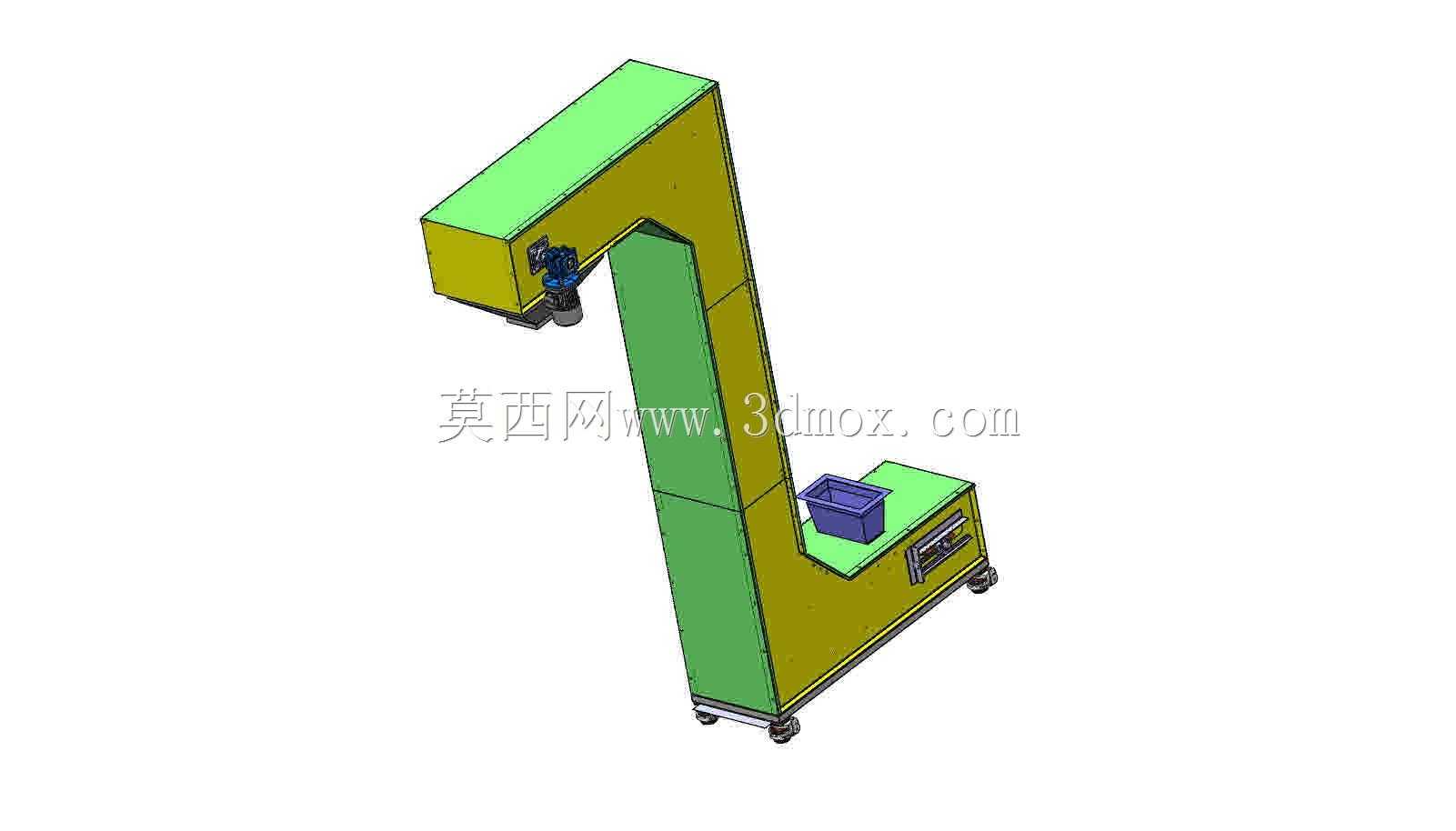

　　设计上针对食品行业的卫生要求，与物料接触的料斗采用食品级PP材质制作，桶边做重叠密封设计，提升运行过程中相邻料斗的边缘互相贴合，避免细颗粒物料从料斗缝隙溢出，既减少物料浪费，也杜绝了物料散落造成的设备内部积料、滋生卫生隐患的问题，设备外罩采用光滑的钣金折弯结构，无卫生死角，表面可直接冲洗清洁，符合食品生产车间的卫生管控要求。从结构设计逻辑来看，设备的框架采用模块化分段设计，下部水平段、垂直提升段、上部水平段均可拆分运输，现场安装时仅需通过螺栓拼接即可完成组装，无需现场焊接作业，适配不同车间的安装空间调整需求；底部配置可调脚轮与支撑脚，既可以在车间内短距离移位调整工位，也可以在定位后通过支撑脚调平固定，保证设备运行的稳定性。设备的运行驱动单元设置在下部水平段的端侧，采用减速电机直接驱动主动轴，带动链条循环运转，料斗通过专用卡扣固定在输送链条上，维护时仅需拆卸卡扣即可快速更换单个料斗，无需拆解整段链条，降低日常维护的工作量；垂直段的两侧设置导向轨道，约束料斗的运行轨迹，避免高速提升过程中料斗出现晃动、偏摆，保证运行平稳性，上部水平段的末端设置导向弯轨，引导料斗缓慢翻转卸料，避免物料抛洒，同时降低翻转过程的冲击噪音。

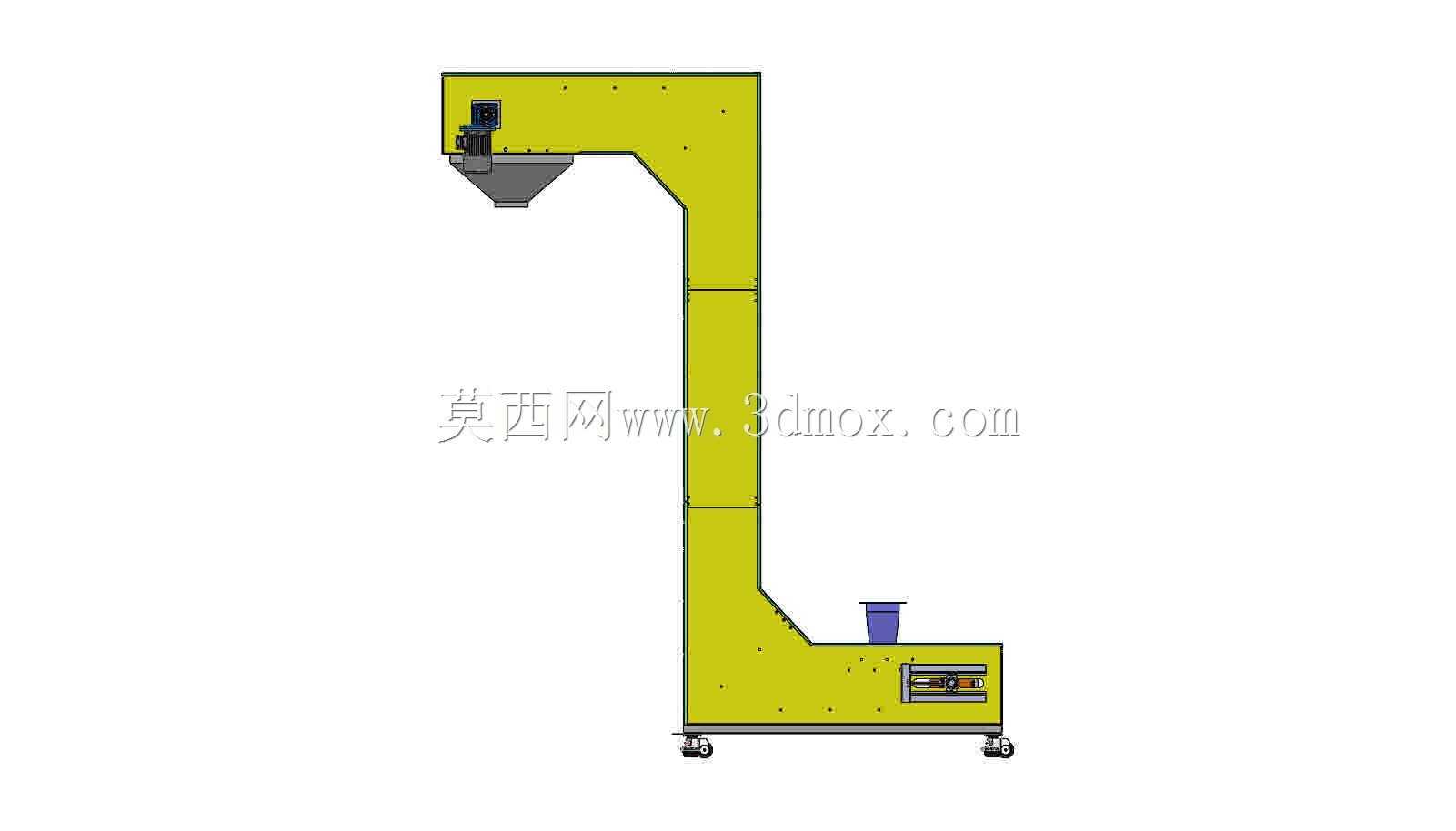

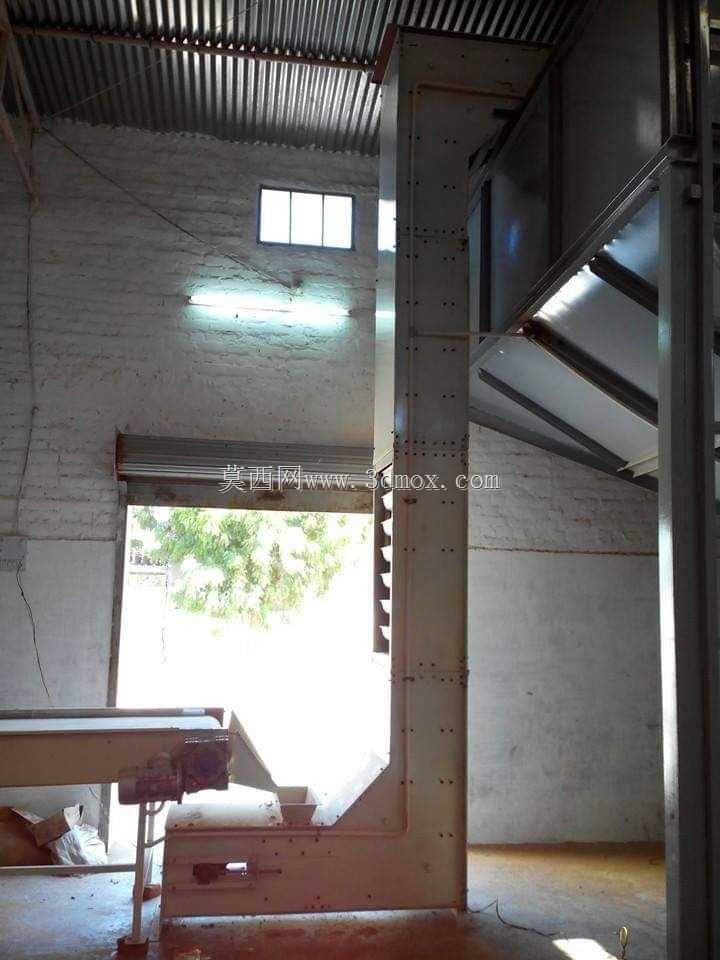

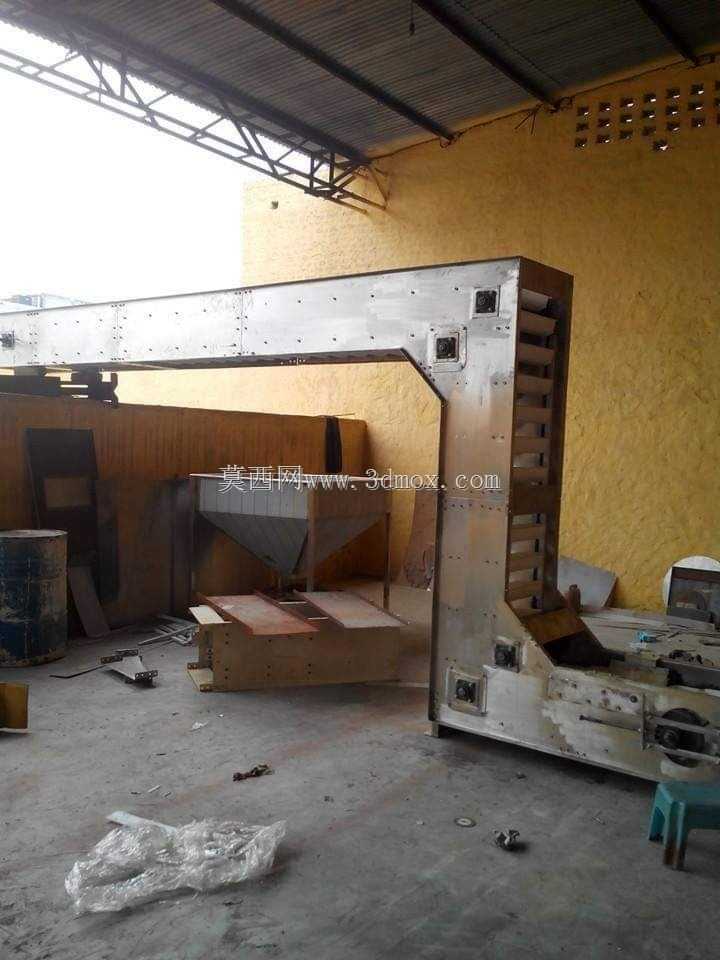

　　从安装边界来看，这类设备的下部水平段长度通常根据进料工位的需求配置，常规配置下进料端到垂直段的水平距离在1米到1.5米区间，垂直段的提升高度可根据出料高度需求定制，覆盖2米到10米的常规提升高度需求，上部水平段的出料端长度可根据对接设备的进料口位置调整，设备整体的横向宽度控制在0.6米以内，安装时仅需在地面预留对应长度的水平安装空间，垂直方向预留比额定提升高度高0.3米的顶部检修空间即可，无需额外搭建土建支撑结构，对车间的层高适应性较强。

　　实际选型应用中，这类设备的输送能力根据料斗容积和运行速度匹配，常规配置下单小时输送量可达1到6立方米，可匹配不同产能的食品加工生产线，运行速度可通过变频调节，根据前端生产线的出料速度、后端包装设备的进料需求灵活调整输送效率，避免出现物料堆积或者供料不足的问题；设备的外罩设置透明观察窗，可实时观察内部料斗的运行状态和物料输送情况，出现堵料、卡料问题时可快速定位故障位置，外罩上设置的检修门可快速打开，完成内部清洁和故障排查，适配食品生产车间定期停机清洁的管理要求。相较于传统的斗式提升机，这款Z型结构的设备进料和出料均为水平方向，可直接与平面布置的生产线设备对接，无需额外布置倾斜进料或者出料溜槽，减少物料在溜槽内滑落造成的破损，尤其适合易碎类颗粒食品的输送，同时整个输送过程处于封闭外罩内部，可避免外界粉尘、飞虫接触物料，也能防止物料本身的粉尘外溢到车间环境中，兼顾生产卫生和车间环境管控要求。
