1英寸BOV插头限位止挡结构设计

　　在涡轮增压系统的压力管路连接、工业吹灰装置的气路接驳场景中，这类限位止挡结构是BOV插头组件里不可或缺的配套零件，很多刚入行的结构设计人员在做气路快插结构时，往往只关注插头本身的密封性能，忽略了限位止挡的安装边界与配合公差，最终导致装配后插头窜动、压力泄漏甚至快插结构脱开的故障。从实际工程应用的角度看，这个零件的核心作用是为BOV插头提供轴向的安装限位，避免插头插入对应阀座时过深顶坏内部密封胶圈，或是插入深度不足导致卡接结构无法完全锁止，在1英寸通径的压力气路中，这类故障轻则造成系统压力掉压，影响涡轮增压的响应效率，重则在高压吹灰作业时出现接头脱开，引发安全隐患。

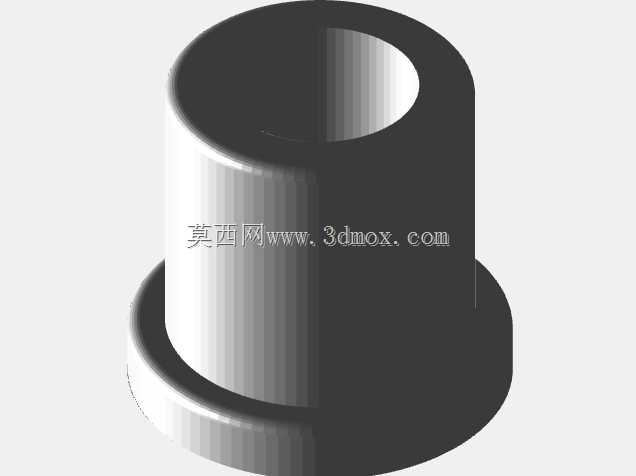

　　设计这类限位结构时，首先要匹配对应BOV插头的外径公差，零件内孔与插头外壁采用间隙配合，间隙量控制在0.05-0.1mm之间，既保证装配时可以顺畅套入插头外壁，又不会因为间隙过大导致限位时出现偏斜。零件的阶梯式外形是经过多轮现场验证优化的结构，下部的大直径凸缘直接抵靠在阀座的安装端面，承担轴向的限位受力，上部的小直径圆柱段则伸入阀座的安装沉孔内，起到径向定位的作用，避免整个限位件在受力时出现径向偏移。很多新手设计时会把限位件做成等直径的套筒，实际装配后很容易因为安装端面的平面度误差出现偏斜，导致插头插入时同轴度偏差，加速密封件的磨损。

　　从安装边界来看，这个1英寸规格的限位件，下部凸缘的外径要比阀座安装沉孔的外径大2-3mm，保证限位面完全贴合在阀座的实体端面上，不会出现局部悬空的情况；上部伸入沉孔的圆柱段长度要比沉孔深度小0.2-0.3mm，避免加工公差累积导致凸缘端面无法完全贴紧阀座，失去限位作用。零件的轴向总长度要结合插头的插入深度设计，保证插头插入到位后，卡簧槽刚好完全露出阀座的卡接位置，让卡簧可以顺利落入槽位完成锁止，这个尺寸链的计算是整个零件设计的核心，需要把插头的长度公差、阀座沉孔的深度公差、密封件的压缩量都纳入计算范围，任何一个环节的公差累积超差，都会导致整个快插结构的装配失效。

　　在实际的工况适配中，这类零件应用在涡轮增压气路时，需要耐受120-150℃的持续工作温度，同时承受最高几十个psi的周期性压力冲击，因此结构上没有做多余的减重开孔，整个零件采用实心回转体结构，避免应力集中点在长期压力脉动下出现疲劳开裂；而应用在工业吹灰阀的管路连接时，因为吹灰作业时会有间歇性的气流冲击，限位件的凸缘端面做了微小的倒角处理，避免装配时锐边切伤阀座端面的密封垫片。很多设计人员在做这类小零件时往往忽略倒角的细节，实际现场装配时，工人手动对齐安装很容易出现锐边刮伤密封件的情况，导致装配后出现隐蔽的泄漏点，后期排查故障需要拆解整个管路，耗费大量的运维时间。

　　从建模逻辑上看，这个零件属于典型的回转类结构，采用旋转特征即可完成主体建模，不需要复杂的曲面特征，但是建模时需要重点关注配合面的公差标注，内孔的圆柱度、凸缘端面的平面度、上下两段圆柱的同轴度都是需要重点控制的形位公差，这些公差如果控制不到位，哪怕零件的整体尺寸符合图纸要求，实际装配时也会出现卡滞、限位失效的问题。在做装配验证时，不能只做静态的干涉检查，还要模拟插头插入时的动态过程，检查限位件在受力时是否会出现偏斜，内孔与插头的配合是否会出现卡滞，尤其是在批量生产的场景下，零件的加工公差会在合理范围内波动，建模时需要做公差带的模拟验证，保证极限公差状态下零件依然可以顺利装配并实现限位功能。

　　很多工程人员在选型这类配套零件时，往往直接按照通径选择通用的限位套筒，忽略了不同应用场景下的受力差异，比如涡轮增压场景下的持续高温会让普通材质的限位件出现蠕变，长期使用后限位尺寸发生变化，导致插头插入深度不足；而吹灰系统中的含尘气流如果进入限位件与插头的配合间隙，长期积累会造成插头卡滞，无法正常拆卸维护，因此在设计时配合面的表面粗糙度要控制在Ra1.6以下，减少灰尘附着的同时，降低装配时的摩擦阻力，方便后期维护拆卸。
