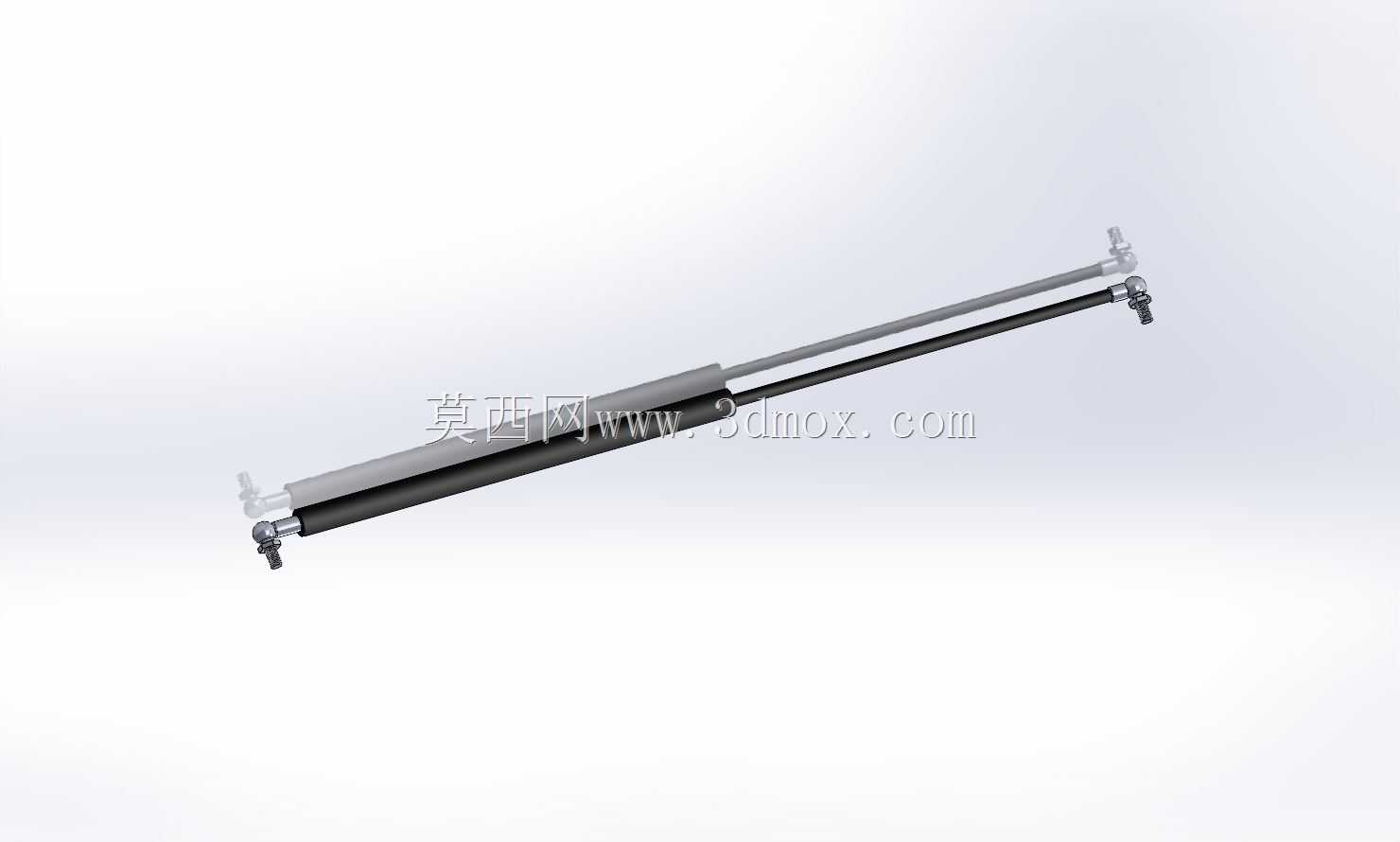

气弹簧支撑杆阻尼缓冲构件三维结构

　　这类带阻尼功能的伸缩撑杆，日常在各类柜体翻盖、设备舱门、轻型上掀式检修罩场景里出镜率极高，很多做设备结构设计的工程师在选型阶段，都会先对照三维模型核对安装点位的行程匹配度，避免后期装配件时出现撑杆顶死、或者开启角度不足的问题。从结构本身来看，核心的阻尼缓冲功能靠缸筒内部的阻尼油与活塞组件配合实现，伸展过程中不会出现突然弹起的冲量，闭合阶段也能提供平缓的阻尼阻力，避免门板或者罩盖快速下落夹伤操作人员，或是磕碰损坏设备外壳漆面与内部元器件。

　　设计这类构件的时候，首先要确认两端铰接点的运动轨迹，很多新手工程师容易犯的错误是直接按门板全开的直线距离选撑杆长度，忽略了铰接点转动过程中撑杆的摆角范围，最后装上去要么开门到一半撑杆就到极限行程硬拉损坏铰接座，要么关门到位后撑杆还留有冗余长度导致门板无法完全闭合。这套三维模型把两端的球头铰接结构做了完整还原，球头的摆动角度范围、铰接座的安装孔位尺寸都可以直接在建模环境里测量，做装配校核的时候可以直接把模型调入总装，模拟整个开门关门的运动过程，检查有没有和周边的线束、安装支架、设备外壳发生运动干涉。

　　从安装边界来看，这类撑杆的缸筒部分外径有固定的尺寸区间，布置安装点位的时候要给缸筒留出足够的摆动空间，尤其是在窄边柜体或者紧凑型设备舱的设计里，不能让缸筒在运动过程中蹭到柜体侧板或者内部的安装梁。两端的球头铰接座一般采用螺纹连接固定，安装孔的中心距要和撑杆完全闭合、完全伸展两个极限位置的尺寸对应，同时还要考虑撑杆的支撑力匹配，不同重量的门板需要选对应弹力规格的撑杆，力值选大了关门的时候需要施加很大的按压力，操作体验差，力值选小了则无法支撑住门板的重量，会出现门板自行下落的安全隐患。

　　实际应用场景里，除了常见的电气柜柜门、设备检修罩，这类撑杆还会用在小型工具箱上盖、特种车辆的侧舱门、自动化设备的安全防护门位置，不同场景下对撑杆的耐腐蚀性能、耐温范围有不同要求，比如户外设备用的款式需要做缸筒表面的防腐处理，避免长期淋雨生锈导致阻尼失效，高温工况下使用的款式则要匹配对应的耐高温密封件与阻尼油，避免高温环境下油液黏度变化导致阻尼力不稳定。这套模型还原了撑杆完全伸展与闭合状态下的外形轮廓，工程师在做结构布局的时候，可以直接提取模型的外轮廓做静态干涉检查，也可以配合运动仿真模块，模拟整个开合过程中撑杆的受力变化，提前验证铰接点的强度是否满足使用要求，避免后期做样机的时候出现铰接座断裂、撑杆弯曲变形的问题。

　　很多做非标设备设计的工程师，在选型这类支撑构件的时候，往往会忽略环境温度对撑杆弹力的影响，低温环境下内部的惰性气体会出现压力下降，导致支撑力不足，高温环境下压力升高则会出现开门阻力过大的问题，在三维建模阶段就把撑杆的安装角度、力臂变化算清楚，能大幅减少后期样机调试的修改工作量。这套模型的结构细节做的比较到位，缸筒与活塞杆的配合段、两端球头的铰接间隙都有体现，做装配动画或者维修手册拆解示意的时候，也可以直接调用模型拆分展示内部的装配关系，不用再重新从零开始建模，能节省不少结构设计阶段的重复劳动时间。
