电子生产用MWS零件承载托盘结构

　　在电子变压器生产的绕线、焊锡、组装全流程工位中，这类零件托盘是衔接各工序物料流转的核心工装载体，区别于通用平托盘，其结构完全匹配MWS系列小型电源变压器的零件轮廓与排布需求，能有效解决零散小零件在工序转运过程中的磕碰、混料、定位偏差问题。从实际产线使用场景来看，该托盘可直接适配自动上料机构的取料位，也可作为人工工位的物料暂存载体，覆盖从磁芯骨架预排列、引脚焊锡冷却到成品初检的全段工序，避免小尺寸零件散放导致的拾取效率低下、零件引脚变形等常见生产问题。

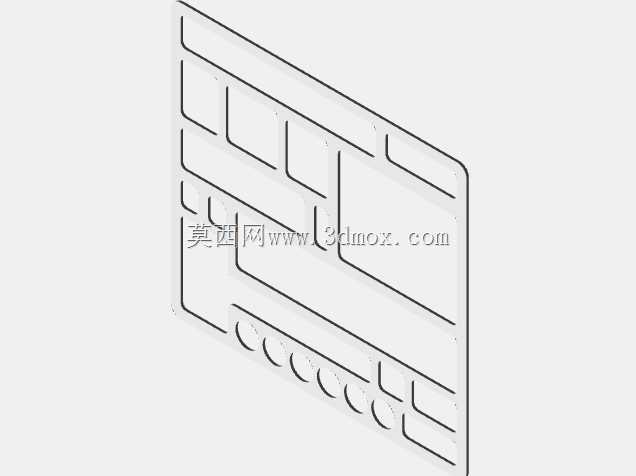

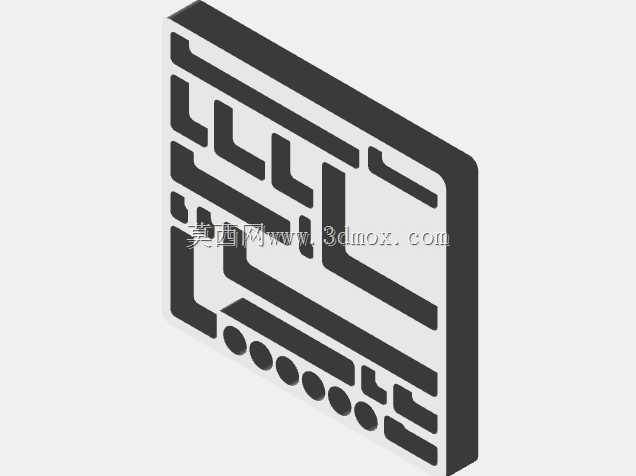

　　从功能特性上看，托盘表面的凹凸限位结构完全对应不同规格变压器零件的外形轮廓，长条形凹槽适配E型磁芯的摆放，圆形沉孔对应引脚端的定位避让，分区式的排布设计让不同工序的待加工件、已加工件可以分区域放置，不会出现混料情况。托盘边缘做了加厚挡边设计，在堆叠转运时不会出现上层托盘剐蹭下层零件的问题，挡边高度经过实际产线验证，堆叠6层时零件顶部与上层托盘底面仍保留0.8mm的安全间隙，不会压伤磁芯表面的绝缘涂层。

　　设计思路上，该托盘没有采用通用托盘的网格结构，而是针对MWS系列零件的尺寸做了仿形定位，每个槽位的轮廓单边预留0.15mm的取放间隙，既保证零件放入后不会在转运过程中滑动移位，又不会因为间隙过小导致人工取件卡顿。槽位底部做了0.2mm的微凸点设计，让零件底面与托盘表面不完全贴合，避免焊锡后残留的助焊剂粘连在托盘表面，也方便自动吸嘴取料时形成稳定的气压差，不会出现吸料失败的情况。托盘两侧的缺口是对应产线传送带的定位卡槽，放入传送带后可以自动卡入定位凸点，不需要额外调整位置就能匹配自动取料机械臂的坐标，减少工位调整的辅助时间。

　　外形尺寸与安装边界方面，托盘整体为矩形结构，长宽尺寸适配标准SMT料框的内部安装尺寸，可以直接放入现有产线的通用料架中，不需要额外定制存储载具。托盘厚度控制在8mm，既保证堆叠时的结构强度，不会因为长期受压出现中部凹陷变形，又不会占用过多的料框存储高度。所有槽位的排布间距统一为12mm，匹配现有自动上料吸嘴的中心距，不需要重新调整设备的取料坐标参数，可以直接替换原有老旧托盘上线使用。托盘表面的所有棱角都做了R0.5mm的圆角处理，避免人工取放时划伤操作人员的手套，也不会刮破零件表面的绝缘包装。在实际使用中，该托盘可以耐受120℃的短时高温，适配焊锡后零件的冷却暂存需求，不会因为高温出现槽位变形、尺寸偏移的问题，长期反复使用的磨损量控制在0.02mm以内，满足电子生产车间3年以上的工装使用周期要求。
