Hale结构应力仿真分析三维数模

　　在电力输配、电子电气设备的结构可靠性验证环节，针对核心导能构件的应力分布仿真，是提前预判结构失效风险、优化构件排布的核心步骤，这套Hale结构的仿真数模，正是面向变压器类导能构件的力学性能验证场景搭建，可直接用于结构方案阶段的力学性能校核，无需从零开始搭建仿真网格与边界条件。从实际工程用途来看，这类仿真模型主要用于验证多组平行排布的导能构件在额定载荷下的形变分布与应力集中位置，避免实际投用后出现构件形变超差、连接节点断裂、绝缘层破损等问题，尤其适配电源变压器内部绕组支撑结构的力学校验场景，可覆盖静态载荷下的结构刚度验证、长期运行下的蠕变趋势预判等核心需求。

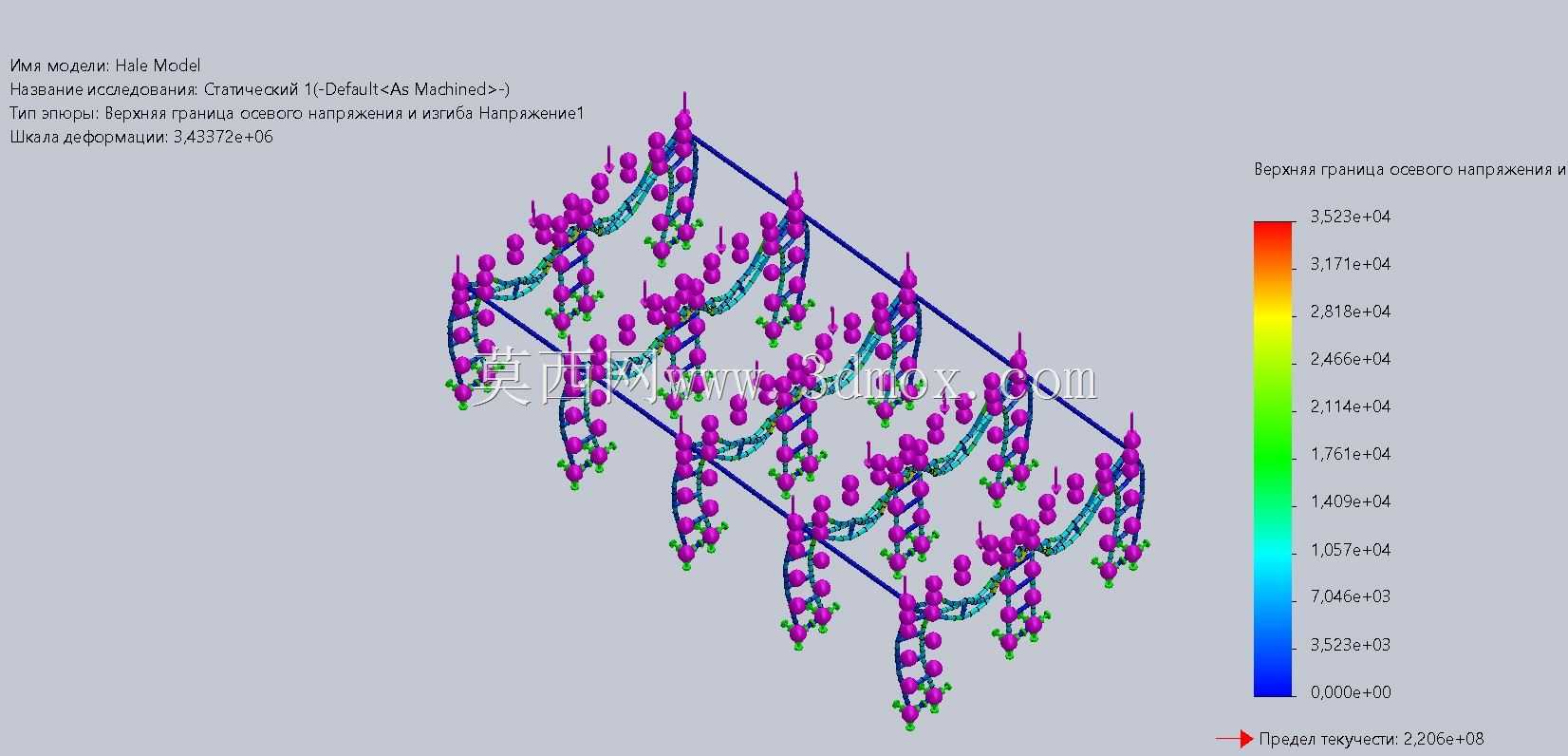

　　数模的功能特性上，已经完成了结构化网格的划分，网格节点与单元的排布完全匹配构件的受力传递路径，在应力梯度较大的连接节点位置做了网格加密处理，保证仿真计算的精度能够覆盖工程允许的误差范围，配套的应力云图直接映射了从0到3.5e4Pa区间的应力分布状态，可直观识别高应力区域的具体位置，无需后续重新做结果后处理。设计思路上，完全遵循结构力学仿真的工程逻辑，首先确定构件的主受力方向，将平行排布的导能构件通过刚性连接节点形成整体受力框架，避免单根构件独立承载导致的应力集中；网格划分阶段针对不同受力区域设置差异化的网格密度，在构件与框架的连接位置、构件自身的弯折位置加密网格，在受力均匀的平直段适当放大网格尺寸，平衡计算精度与求解效率；边界条件的设置完全模拟实际安装状态，将框架的固定端设置为全约束，载荷施加方向与实际运行中受到的电磁力、重力合力方向保持一致，保证仿真结果能够直接指导实际结构优化。

　　从安装边界与尺寸适配来看，整套结构的外轮廓边界完全适配常规中小型电源变压器的内部安装腔尺寸，构件之间的排布间距满足绝缘安全距离要求，不会出现电气间隙不足的问题；固定端的连接点位与变压器内部的支撑骨架安装孔位完全匹配，不需要额外做安装结构的改型，可直接将仿真验证后的结构方案导入到整机装配模型中做干涉检查。在实际工程应用中，这类仿真数模可大幅缩短结构验证的周期，结构工程师不需要从零开始搭建几何模型、划分网格、设置边界条件，只需要根据具体项目的载荷参数调整载荷大小、约束条件，即可快速得到对应工况下的应力与形变结果，针对云图显示的高应力区域做局部结构加强，比如在应力集中的节点位置增加加强筋、调整构件的排布角度分散应力，就能快速完成结构方案的迭代优化。

　　另外，这套数模的网格质量经过校验，单元雅克比行列式均满足工程仿真的要求，不会出现单元畸变导致的计算不收敛问题，形变结果的显示比例经过校准，可直观展示构件在载荷下的形变趋势，帮助工程师快速定位结构刚度不足的区域，避免后续样机试制阶段出现结构失效问题，减少样机迭代的次数与成本。针对变压器类产品的结构设计场景，这类仿真模型还可拓展用于不同载荷工况下的对比分析，比如短路工况下的瞬时冲击载荷验证、运输过程中的振动载荷验证，只需要调整对应的载荷类型与大小，即可复用整套网格与连接设置，不需要重复做前处理工作，对于提升结构设计效率、保障产品运行可靠性有明确的工程价值。
