适配3R托盘的多卡位承载机架结构

　　在精密工装夹具、小型变压器生产工位的物料周转场景里，适配标准3R托盘的承载机架一直是工位规整、物料快速存取的核心结构件，这款多卡位机架正是针对这类场景做的定向结构设计。从实际产线使用来看，这类机架主要承担3R托盘的分层定位承载作用，不管是机加工工位旁的待加工工件托盘暂存，还是变压器绕线、组装工位的工装托盘有序摆放，都能通过卡位结构避免托盘滑移、错位，减少人工整理托盘的时间损耗。

　　设计之初首先要匹配3R托盘的外形边界，机架的每个卡位槽都严格对应3R托盘的侧边轮廓尺寸，槽位的深度刚好卡住托盘侧边1/3的高度，既不会因为槽深过大导致托盘取放卡顿，也不会因为槽深不足在周转或者触碰时出现托盘滑落的问题。整体采用一体化的块状承载结构，没有额外的拼接连接件，避免了拼接结构长期使用出现的连接松动、卡位偏移问题，结构强度足以承载满料状态的3R托盘，不会因为长期承重出现卡位变形。

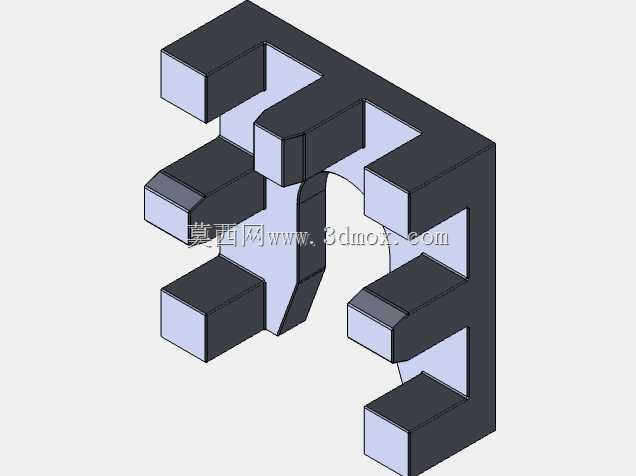

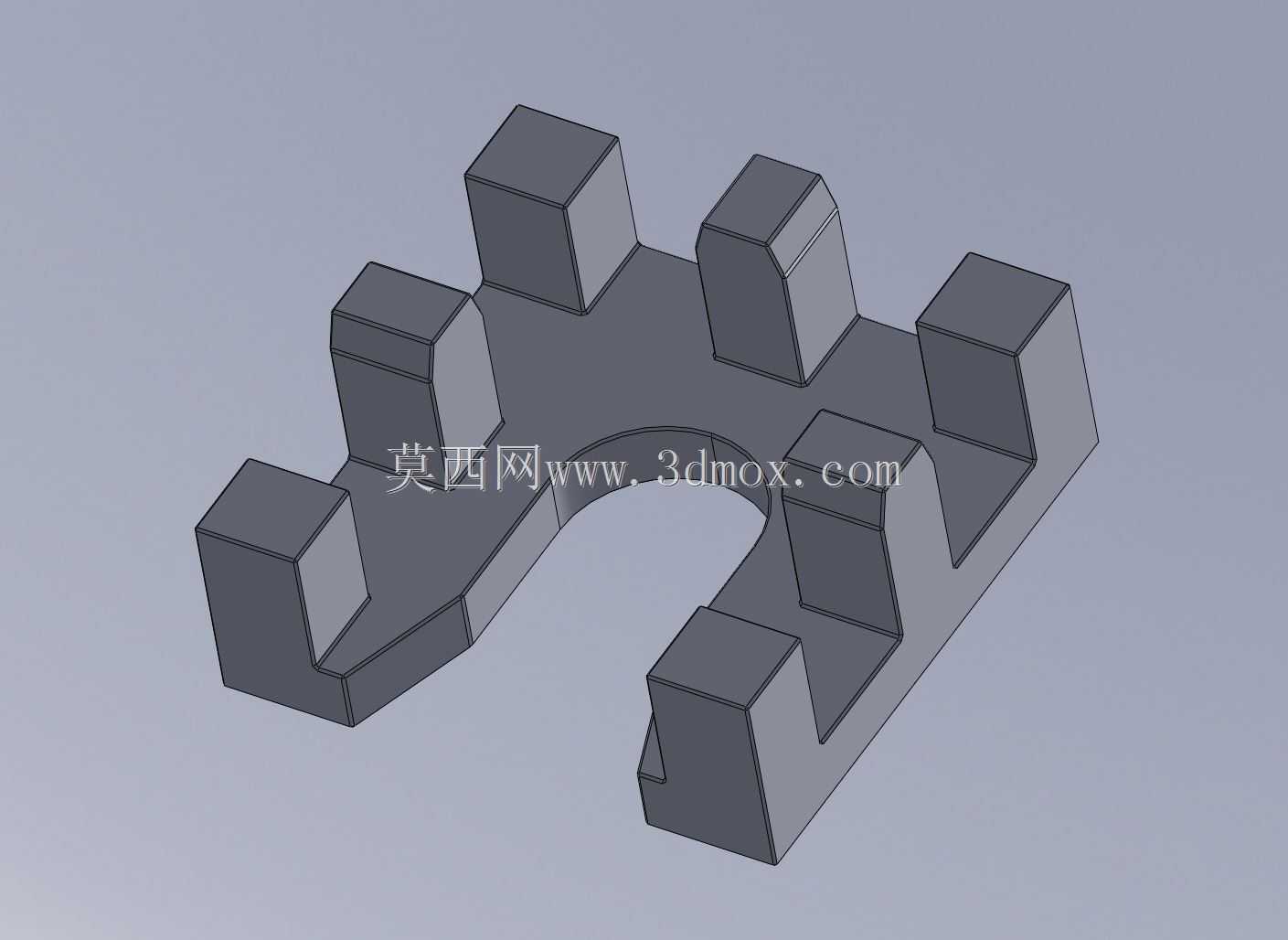

　　从结构布局来看，机架采用对称式多卡位排布，左右两侧的卡位槽数量一致，中间预留的弧形避让空间是为了适配工位旁的圆形立柱或者管线排布需求，安装时可以直接贴合立柱侧边固定，不需要额外切割调整机架结构，减少现场安装的加工工作量。机架的背部是平整的安装基准面，可以直接通过螺栓固定在工位墙面、设备侧架或者工作台侧边，安装孔位的间距适配常见的工业铝型材安装槽尺寸，不需要额外打孔就能完成快速固定。

　　外形尺寸上，整体的宽度控制在单排3R托盘并列放置的占用空间范围内，不会过多挤占工位的操作空间，高度方向的卡位分层间距刚好满足带工件的3R托盘取放高度，手指可以轻松伸入卡位下方托起托盘底部，取放动作不需要额外的侧身或者抬高手臂，符合工位操作的人机工程要求。每个卡位的接触面都做了微小的倒角处理，避免托盘取放时刮擦托盘侧边的定位基准面，保护3R托盘的定位精度，延长托盘的使用寿命。

　　在实际使用场景中，这类机架可以直接安装在自动化上下料设备的侧边，作为待加工托盘的缓存位，设备机械手可以直接从卡位上取放3R托盘，卡位的定位精度可以保证托盘位置偏差在机械手的抓取允许范围内，不需要额外增加视觉定位结构就能完成托盘的自动取放。在人工操作工位，这类机架可以把零散摆放的3R托盘统一规整，每个卡位对应一个工序的物料托盘，操作人员不需要转身寻找物料，伸手就能拿到对应工序的工件托盘，有效减少工位的无效动作时间，提升组装或者加工的作业效率。

　　结构设计上没有多余的装饰性结构，所有的结构特征都服务于承载和定位功能，块状的主体结构可以通过整块型材铣削加工完成，加工工序简单，不需要复杂的工装夹具就能完成加工，加工后的变形量小，卡位的位置精度容易保证。材料选择上可以根据使用场景选用硬质铝合金或者工程塑料，铝合金材质的机架适合机加工工位的重载使用场景，耐磨性能好，长期使用不会出现磨损卡位变大的问题；工程塑料材质的机架适合电子组装、变压器绕线这类对防静电有要求的工位，不会因为摩擦产生静电损伤电子元器件。

　　安装边界方面，机架背部的安装面到最外侧卡位的距离经过测算，安装后不会超出工作台的侧边范围，过往的操作人员不会被突出的机架磕碰，底部的卡位距离安装基准面的高度刚好避开工作台面的突出挡边，安装时不需要额外垫高调整，直接贴合固定就能保证所有卡位都处于水平状态，托盘放置后不会出现倾斜滑落的问题。每个卡位槽的底部都预留了微小的排屑缝隙，机加工工位产生的切屑、灰尘可以通过缝隙掉落，不会堆积在卡位槽内影响托盘的放置精度，日常清理只需要用毛刷轻扫就能完成维护，不需要拆解机架。
