原始晶格单胞三维结构设计

　　在做电磁功能材料与结构耦合设计的过程中，这类原始晶格单胞的结构建模是多孔功能介质开发的核心前置环节，很多人容易把这类晶格结构和普通的力学承载多孔结构混淆，实际上在电源变换类器件的磁芯介质设计里，这类周期性单胞的拓扑形态直接决定了介质的等效磁导率、涡流损耗分布以及散热通道的排布效率。做这类单胞设计的时候，首先要明确的是单胞的周期性边界条件，不能孤立地看单个单元的几何形态，要考虑单元在三维方向阵列之后，相邻单元之间的曲面衔接是否连续，会不会出现局部的几何突变——如果单胞表面存在曲率突变，阵列之后就会在突变位置形成局部的磁场集中，不仅会提升局部的涡流损耗，长期运行下还会因为局部热应力集中出现介质开裂的问题。

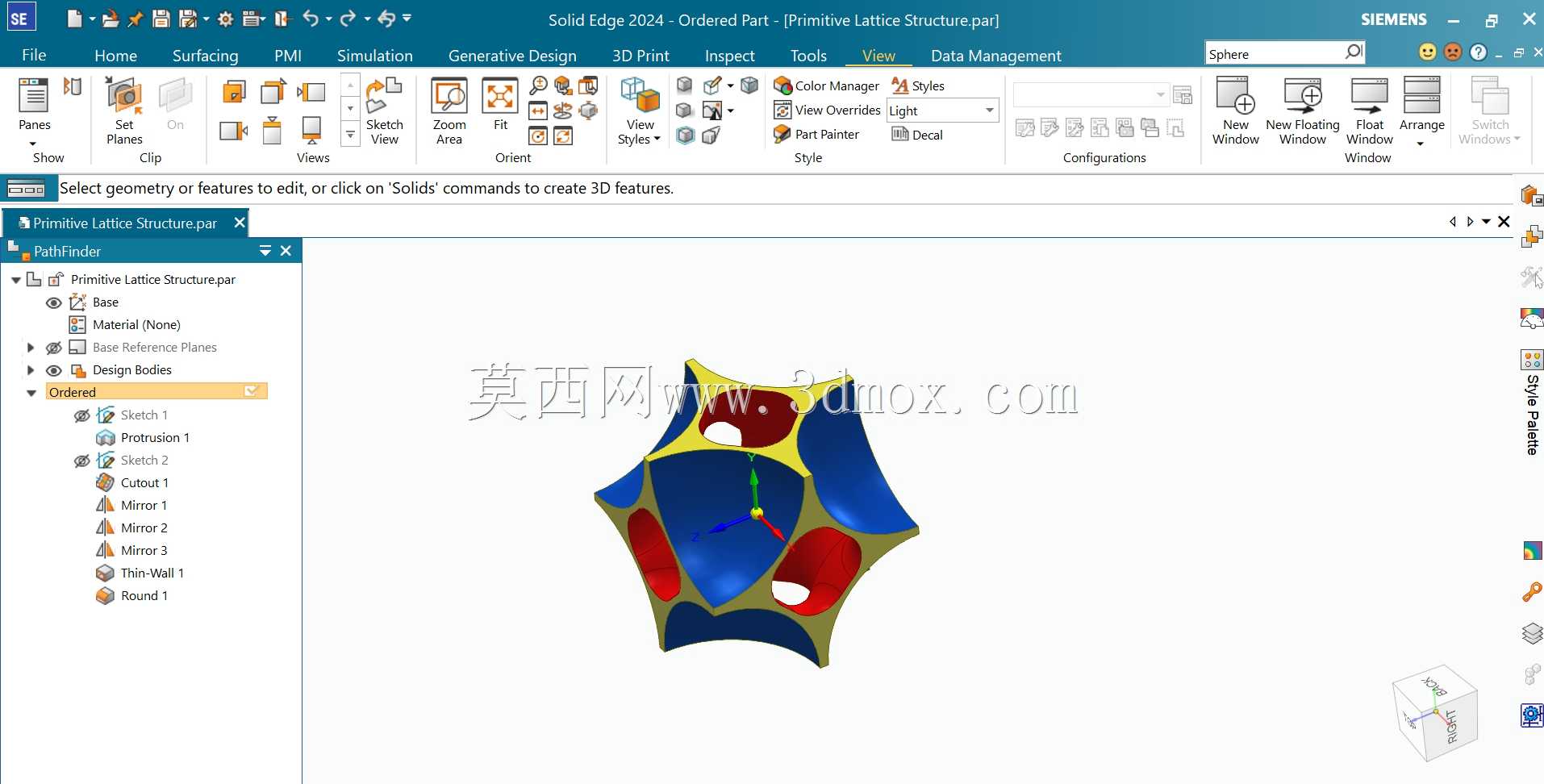

　　从结构形态来看，这个单胞采用的是三周期极小曲面的拓扑变体，整体外轮廓适配立方晶格的阵列边界，三个正交方向都预留了连续的通孔通道，这些通道一方面是作为散热介质的流道，在大功率电源变压器的运行过程中，绕组产生的热量可以通过这些连通的孔隙快速导出，避免磁芯内部出现热量累积；另一方面，这种连续曲面的结构可以让磁通量在介质内部平滑传导，不会出现传统块状磁芯里的直角转折带来的磁阻突变。设计的时候要特别注意单胞的尺寸边界，单胞的外接立方体边长要和整体磁芯的模块化尺寸做匹配，不能出现阵列之后边缘残留不完整单元的情况，不然在磁芯组装的时候，边缘的不完整结构会形成装配间隙，增大整体磁路的磁阻。

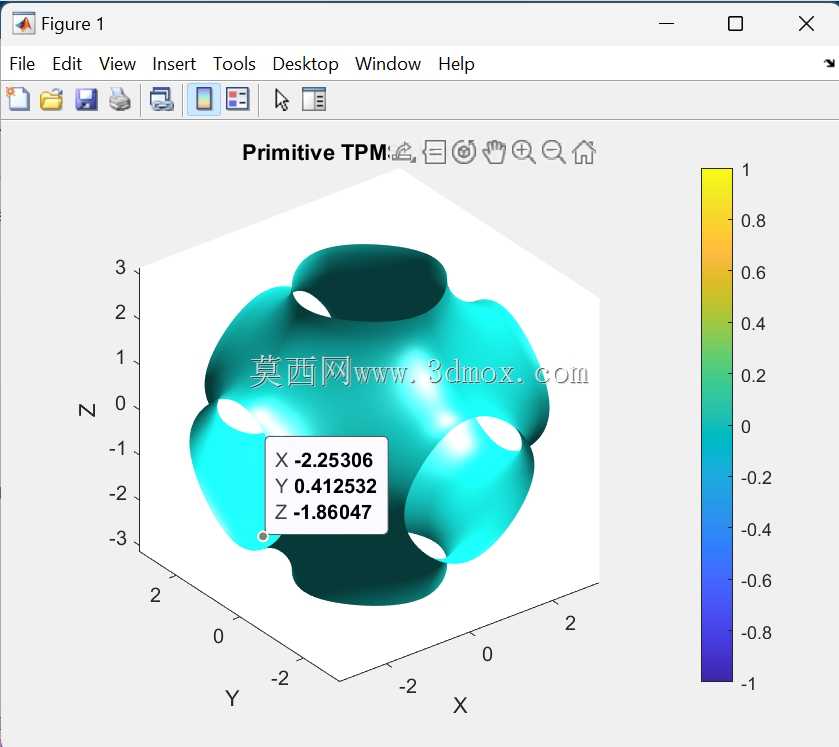

　　很多工程师在做这类晶格建模的时候，容易直接套用通用的多孔结构参数，忽略了电磁场景下的特殊要求：比如曲面的壁厚要均匀，不能出现局部壁厚过薄的位置，不然在压制烧结磁芯的时候，薄壁位置容易出现填充密度不足的问题，直接影响局部的磁性能；同时壁厚也不能过厚，不然会失去多孔结构的轻量化与低涡流优势。建模过程中需要同步做表面场强的映射校验，就像图中展示的表面场值分布一样，要把单胞表面各个位置的场强偏差控制在合理区间，避免出现局部场强过高的击穿风险。

　　在实际的工程应用里，这类单胞阵列之后形成的多孔磁芯，主要用在高频电源变压器的磁路部分，和传统的实体磁芯相比，这种晶格结构的磁芯在高频工况下的涡流损耗可以降低四成以上，同时自重可以降低接近一半，对于高功率密度的电源模块来说，这种结构优势非常明显。设计的时候还要考虑单胞的装配兼容性，单胞的三个正交方向的连接面要做适配的定位基准，阵列组装的时候不需要额外的辅助工装就可以实现快速拼接，拼接后的整体结构的形位公差可以控制在装配要求的范围内。另外，单胞表面的曲率过渡要做平滑处理，不能存在细小的凹槽或者锐角，不然在磁芯压制脱模的时候容易出现粘模或者局部掉块的问题，提升生产过程的良品率。

　　做这类结构设计不能只关注几何形态的美观，每一处曲面的曲率变化、每一个通孔的孔径大小、每一段壁厚的尺寸偏差，都会最终影响到成品器件的电磁性能、散热性能以及机械强度。比如通孔的孔径如果设计得太小，后期做绝缘浸渍的时候，绝缘漆无法顺利渗透到结构内部，会降低整体的绝缘性能；如果孔径太大，又会减少有效导磁介质的体积，降低磁芯的整体磁导率。所以在建模阶段就要同步考虑后续的制造工艺、装配要求、实际运行工况的多物理场耦合影响，不能把建模当成单纯的几何绘制，要把每个结构特征和实际的工程需求对应起来。比如单胞上几个对称的开孔位置，不是随意设置的，是对应三个正交方向的磁通量传导路径做的优化，既保证了磁路的有效截面积，又预留了足够的散热通道，同时还兼顾了结构的整体强度，在承受绕组装配的压紧力的时候，不会出现结构变形或者碎裂的问题。
