150毫米规格桌面型真空起泡作业装置

　　在小型工件表面处理、手工模型制作以及小批量样件试制的场景里，经常会遇到需要对涂覆层、填充材料进行均匀起泡处理的需求，这类作业往往不需要大型工业级起泡设备，过大的设备不仅占用操作空间，还会提升小批量作业的成本，这款桌面式起泡装置就是针对这类轻量作业场景开发的结构。从实际使用逻辑来看，它不需要配套专用的真空动力源，直接对接家用真空吸尘器即可完成动力供给，这一设计大幅降低了设备的使用门槛，不管是个人工作室的手工从业者，还是小型加工坊的小批量试产，都不需要额外采购专用真空发生设备，只要有常规家用吸尘设备就能快速搭建作业环境。

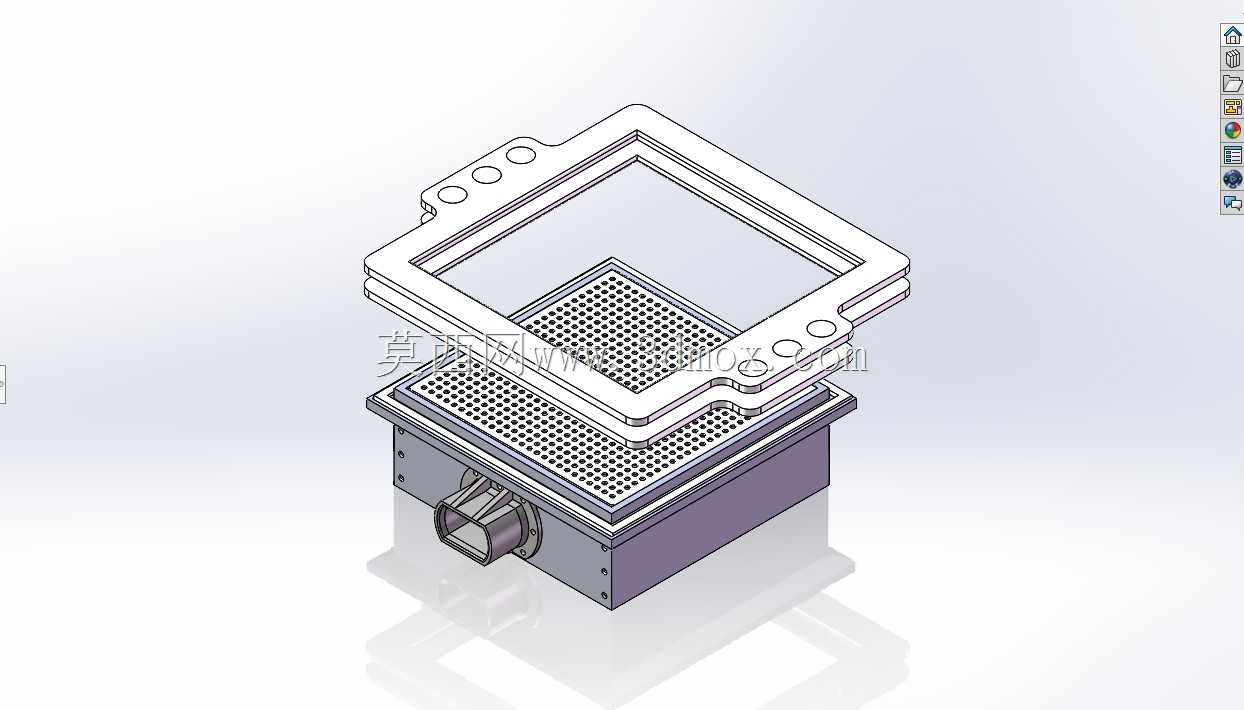

　　装置的核心作业面采用150×150毫米的方形穿孔板结构，这个尺寸是经过实际作业场景测算的，刚好覆盖绝大多数小型工件的处理需求，比如小型树脂件涂覆后的起泡处理、小尺寸模型的涂层脱泡、小型密封件的胶层均匀起泡作业都能适配，不会因为作业面过小放不下常规小工件，也不会因为作业面过大造成真空动力的浪费。穿孔板的孔径排布采用均匀矩阵式设计，每个孔径控制在合理范围，既能保证真空吸力均匀覆盖整个作业面，不会出现局部吸力过大导致工件变形、或者局部吸力不足起泡不完全的问题，同时穿孔的边缘都做了钝化处理，避免取放工件的时候刮伤工件表面或者操作人员的手部。

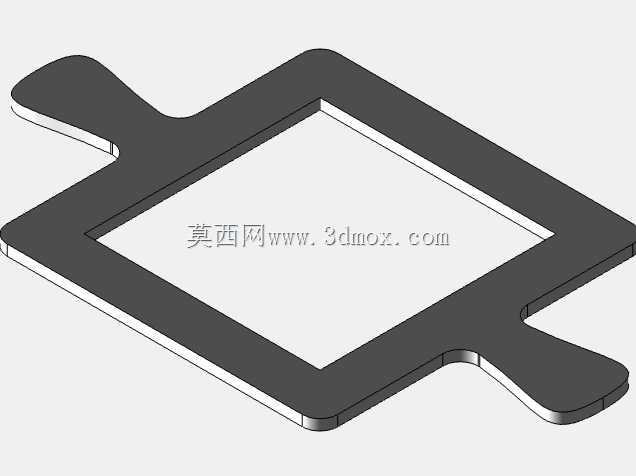

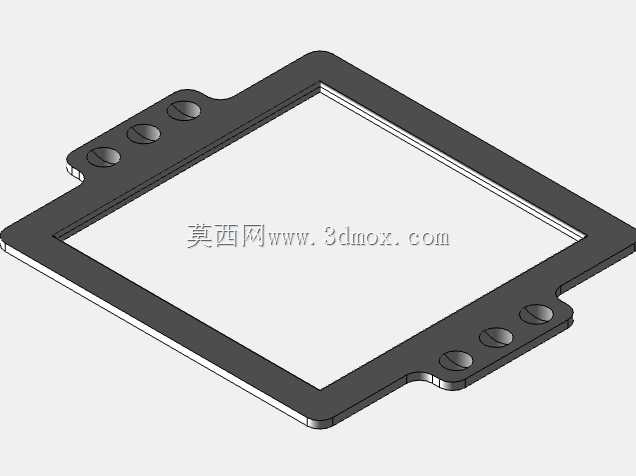

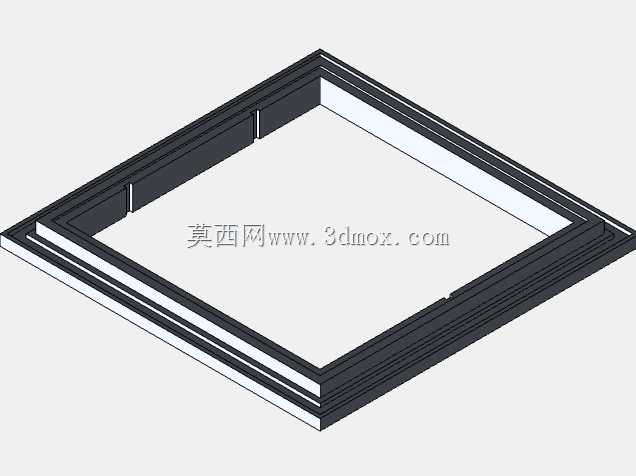

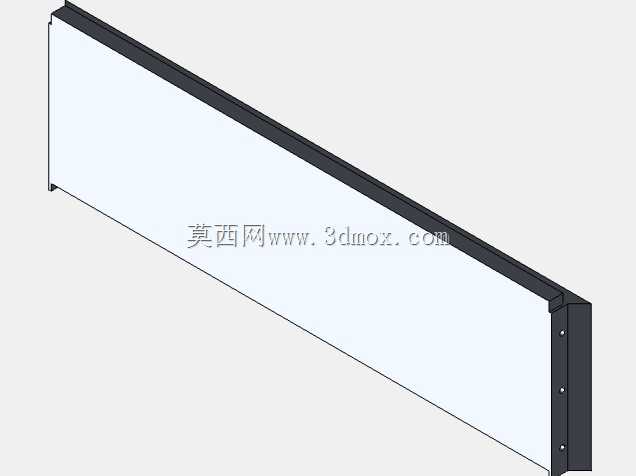

　　密封结构采用配套的8×4毫米规格橡胶密封条，安装在上下腔体的贴合面位置，密封条的卡槽结构和上下框体的安装边完全匹配，安装时不需要额外涂胶固定，直接嵌入卡槽即可完成密封装配，长期使用出现密封条老化磨损的时候，也可以快速拆卸更换，不需要对整个框体进行拆解维护。上框体采用带定位凸边的结构，和下腔体扣合的时候，凸边会刚好嵌入下腔体的密封槽内，配合橡胶密封条可以保证整个作业腔的真空密封性，避免出现漏气导致真空度不足的问题，上框体侧边设置的带孔安装耳，既可以作为扣合时的施力点位，也可以在需要长时间连续作业的时候，通过紧固件快速锁紧上下框体，不需要人工持续按压保持密封。

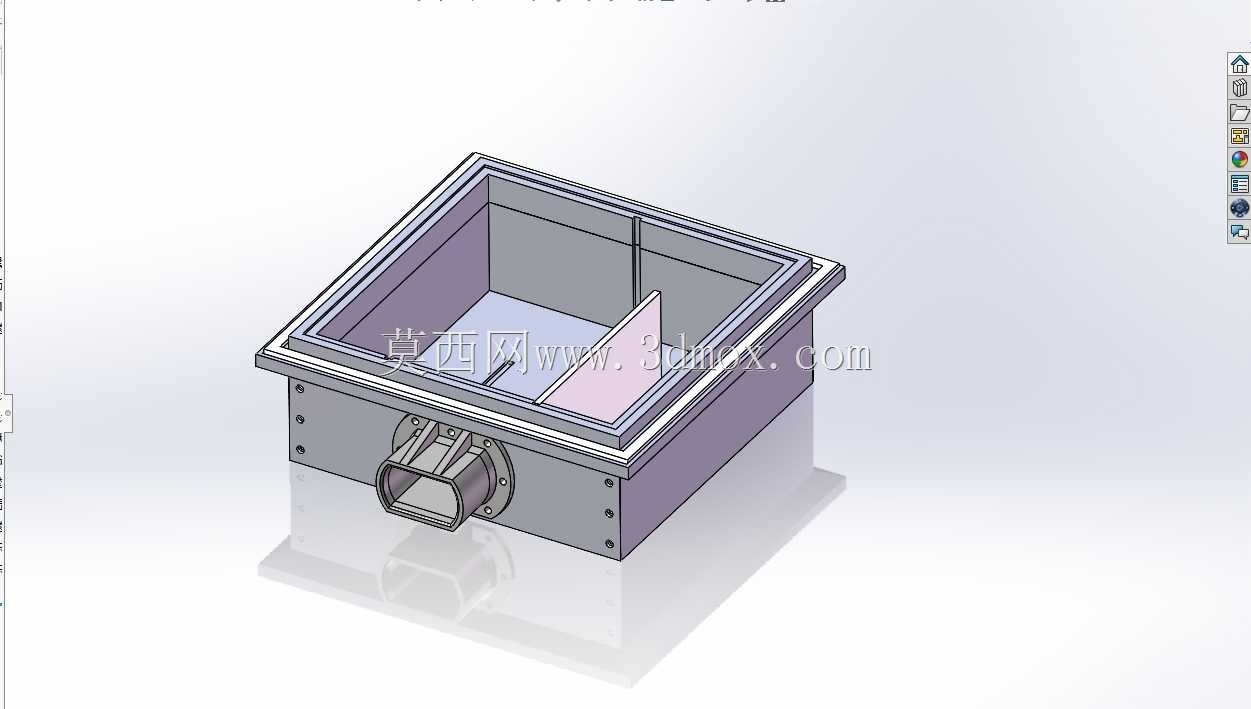

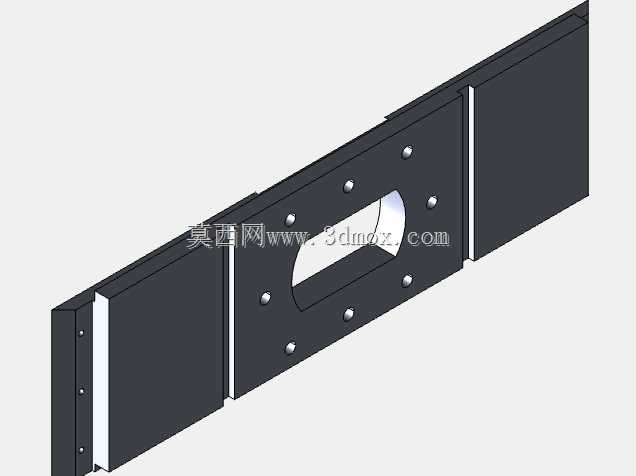

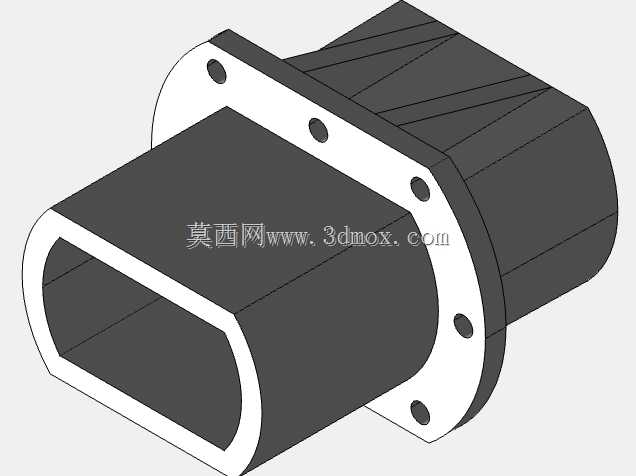

　　下腔体采用斜坡式接口设计，真空接口设置在腔体侧下方的位置，接口的管径和常规家用吸尘器的吸气管径匹配，不需要额外加装转接头就能直接对接，腔体内部做了导流斜面设计，吸入的气流会沿着斜面均匀分散到整个穿孔板区域，不会出现局部气流紊流导致的吸力分布不均问题，腔体的边角都做了圆弧过渡处理，日常清理的时候不会有清洁死角，作业过程中掉落的碎屑、残留的胶液都可以快速擦拭清理，不会在腔体内堆积影响后续使用。

　　从安装边界来看，整个装置的外形尺寸控制在桌面设备的合理范围，放置在常规工作台面上不会占用过多操作空间，底部做了平整的支撑边，放置的时候不需要额外固定就能保持稳定，作业过程中不会因为真空吸力的作用出现装置移位的问题。整体结构没有复杂的传动或者电控部件，所有部件都是可拆卸的机械结构，日常维护只需要检查密封条的磨损情况、清理穿孔板的堵塞孔洞即可，不需要专业的维修知识就能完成日常保养。在实际建模过程中，所有配合面的公差都按照常规机械加工的通用公差设定，穿孔板和框体的配合采用间隙配合，方便拆卸清理，密封条的安装槽尺寸按照橡胶件的压缩比合理设计，保证装配后密封条的压缩量在合理密封区间，既不会因为压缩量过大导致扣合困难，也不会因为压缩量不足出现密封失效的问题。针对不同的作业需求，这个结构还可以快速更换不同孔径的穿孔板，只需要拆卸上框体就能完成穿孔板的替换，适配不同尺寸工件、不同粘度材料的起泡作业需求，不需要更换整个装置主体，提升了设备的适配范围。
