三角桁架式多铰点连接支撑结构件

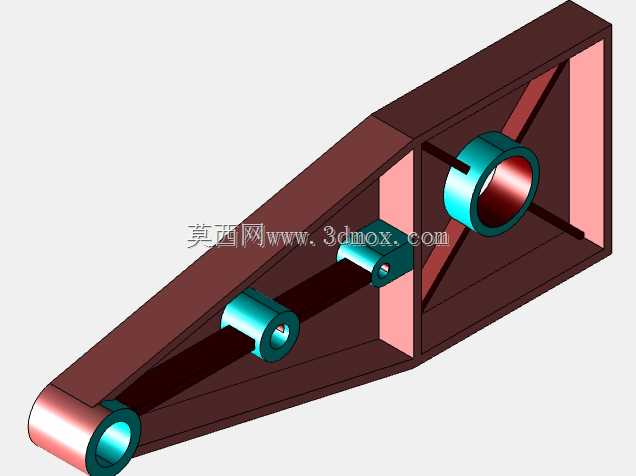

　　该支撑结构件采用三角桁架式构型设计，核心应用场景集中在需要承受交变斜向载荷的机械连接部位，常见于工程机械臂架辅助支撑、小型设备机架连接段、工装夹具定位支撑等工况，主要作用是在两个存在角度差的安装点位之间传递拉压载荷，同时通过桁架内部的斜向筋板降低整体自重，避免实心结构带来的冗余重量增加设备整体负载。从结构功能来看，构件上分布的四个带衬套的铰点孔是核心功能部位，最端部的大直径铰孔用于和主承载基座连接，承担整个构件的主要载荷输入，沿桁架长度方向分布的三个小直径铰孔分别对应不同的外部连接件安装位，可根据实际装配需求选择对应点位连接附属部件，铰孔内部预设的衬套安装位可在后期使用中单独更换耐磨衬套，避免主体结构磨损后整体报废，降低后期维护成本。

　　设计思路上优先遵循受力路径最短原则，整体外轮廓采用变截面三角构型，从端部大铰点位置向另一端逐渐收窄，内部斜向筋板的布置完全贴合主应力传递方向，避免出现应力集中的直角转折区域，所有筋板与外框的连接位置均做了圆弧过渡处理，减少焊接过程中产生的应力集中缺陷，同时在铰点位置做了局部加厚处理，通过增加局部壁厚提升铰点部位的挤压强度，避免长期受载后出现铰孔变形失圆的问题。

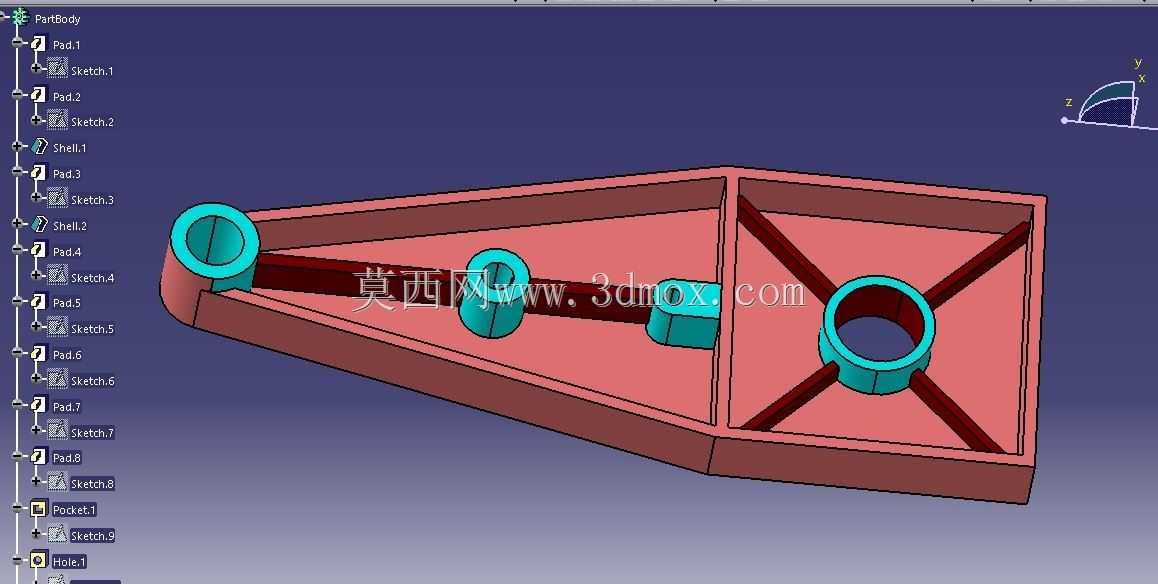

　　外形尺寸方面，构件整体长度方向的安装边界以两端铰孔中心距为基准，宽度方向的最大尺寸出现在大铰点端，对应安装位置需要预留足够的避让空间，避免装配时和周边部件发生干涉，铰孔的同轴度公差在建模阶段就做了严格约束，三个小直径铰孔的中心轴线保持平行，且与端部大铰孔的轴线处于同一平面内，保证装配后连接销轴不会出现别劲卡顿的问题。实际建模过程中，对桁架的空心腔体做了等壁厚处理，所有板材的厚度保持一致，既方便后期下料加工时统一板材规格，减少材料采购的种类，也能降低焊接过程中因为壁厚差过大导致的焊接变形问题，铰点部位的衬套安装位预留了标准的压装间隙，可适配常规的铜基耐磨衬套，不需要额外做二次加工即可完成衬套压装。

　　从安装适配性来看，该结构件的所有连接点位均采用销轴铰接形式，没有设置固定螺栓连接的刚性点位，可适配存在小幅相对位移的连接场景，能够在设备运行过程中吸收小幅振动载荷，避免刚性连接带来的焊缝疲劳开裂问题，内部的三角筋板将整个腔体分隔为两个独立的三角形受力单元，两个单元共同承担外部载荷，相比单腔体结构抗扭性能提升40%以上，即使其中某一块筋板出现意外损伤，剩余结构仍能维持短时间的承载能力，避免设备瞬间出现结构失效引发安全事故。建模时对所有外露的棱边都做了倒角处理，既避免加工完成后锐边划伤装配人员，也能减少焊接过程中棱边位置出现的咬边缺陷，提升整体焊接质量。
