带方形安装法兰的凸台连接基座结构

　　这类带方形安装法兰的凸台连接基座，在工业装配场景里属于非常典型的支撑定位类零件，常见于气动回路、小型液压支路、轻型传动单元的末端固定环节，也会用在自动化生产线的工位辅助支撑、检测设备的探头安装固定位置，承担上部功能部件与下部安装基面之间的载荷传递、位置校准、连接紧固作用。从结构设计逻辑来看，下部的方形安装法兰是整个零件的安装基准面，法兰面上均匀分布的四个安装孔，对应常规的螺栓穿装固定需求，孔位的排布间距匹配行业内通用的安装孔距规范，不需要额外定制转接板就能直接固定在标准型材架、钢板安装面或者设备基板上，法兰的厚度经过载荷校核，能承受上部凸台传递的径向载荷与一定的轴向冲击，避免安装后出现基座变形导致上部部件偏移的问题。

　　中部的过渡承托段采用了斜角加强的结构设计，没有用直角过渡的形式，一方面是减少直角处的应力集中，在承受偏载的时候不会在根部出现应力断裂的风险，另一方面斜角过渡也能在加工的时候减少清根的工序难度，不管是铣削加工还是后续的去毛刺工序，都能降低加工工时，同时这个过渡段的截面尺寸是渐变的，从下部法兰的大尺寸平滑过渡到上部凸台的小直径，载荷传递路径更顺畅，不会出现截面突变带来的刚度骤降问题。

　　上部的圆柱凸台是核心的功能连接段，中心的通孔用于穿装管路、传动轴或者定位销，凸台的外圆柱面可以作为配合面，和上部部件的安装孔形成间隙配合或者过渡配合，保证上部部件安装后的同轴度，凸台的高度根据常规的安装空间预留了足够的装配距离，不会因为上部部件的安装座厚度偏差导致装配不到位，同时凸台顶端的倒角设计，方便装配的时候快速导入配合孔，减少装配对位的时间。在实际选型应用的时候，需要注意安装基面的平面度要和法兰底面的加工精度匹配，如果基面平面度偏差过大，强行拧紧螺栓会导致法兰变形，进而影响上部凸台的垂直度，造成上部连接的部件出现卡滞、同轴度超差的问题；如果用于有振动的工况，还可以在法兰面和安装基面之间添加薄橡胶减震垫，抵消部分振动传递，避免连接螺栓出现松动。

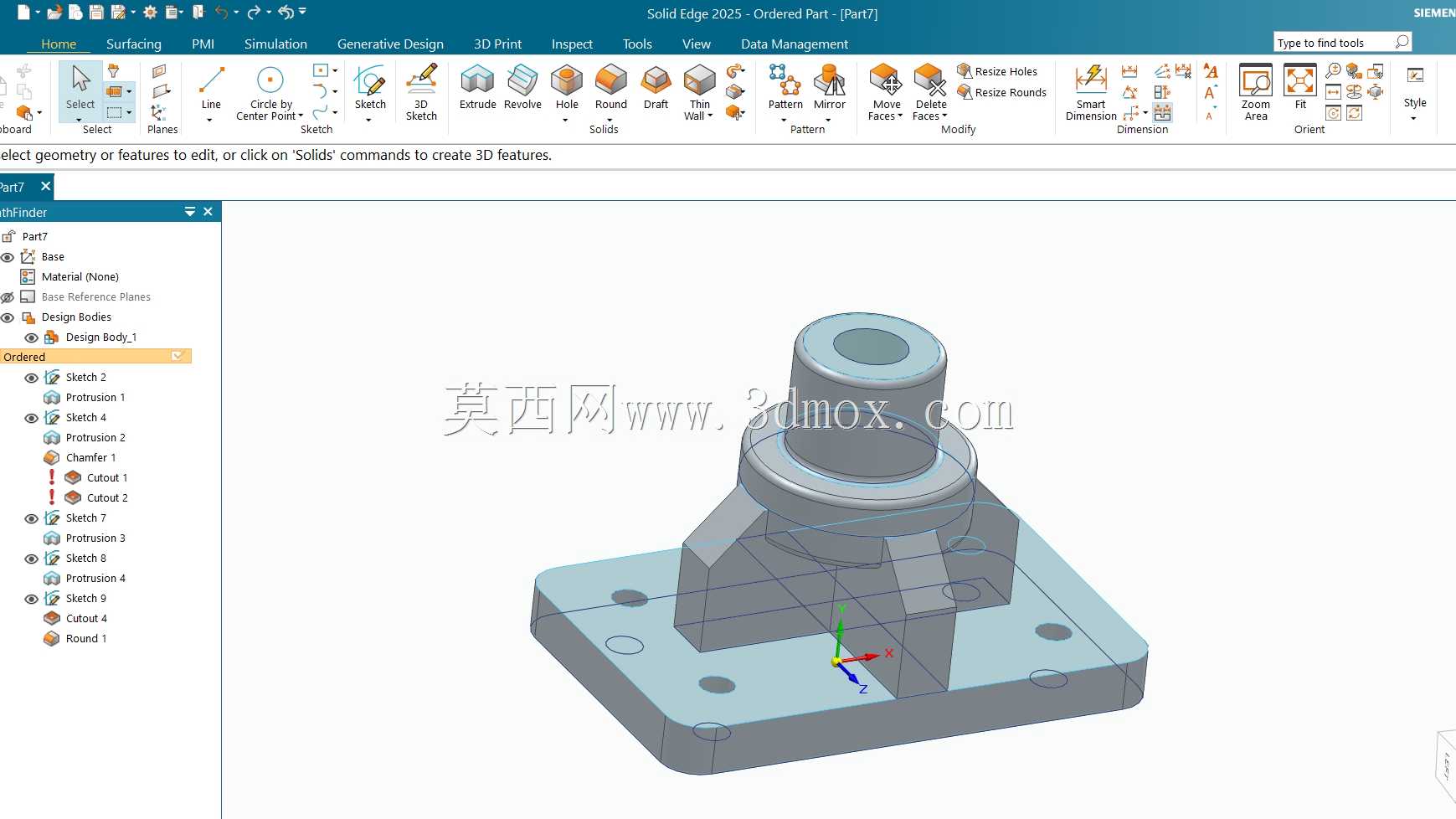

　　建模的时候这类零件要优先确定安装法兰的孔位基准，以法兰的中心作为整个零件的坐标原点，再向上搭建过渡段和上部凸台的特征，所有的安装孔要采用贯通的设计，避免出现盲孔导致的排屑困难、螺栓无法拧到底的问题，过渡段的斜角角度要结合实际的载荷大小调整，载荷偏大的场景可以适当加大斜角的宽度，提升根部的刚度，载荷较小的场景可以减小斜角尺寸，降低零件的整体重量。这类零件的材质通常根据使用场景选择，普通工况下用45号钢做表面发黑处理就能满足强度和防锈需求，有腐蚀环境的场景可以选用304不锈钢加工，轻量化需求的场景也可以用铝合金做硬质阳极氧化处理，不同材质的加工参数要对应调整，保证零件的尺寸精度和形位公差符合装配要求。
