FreeCAD练习用泵类连接端盖结构模型

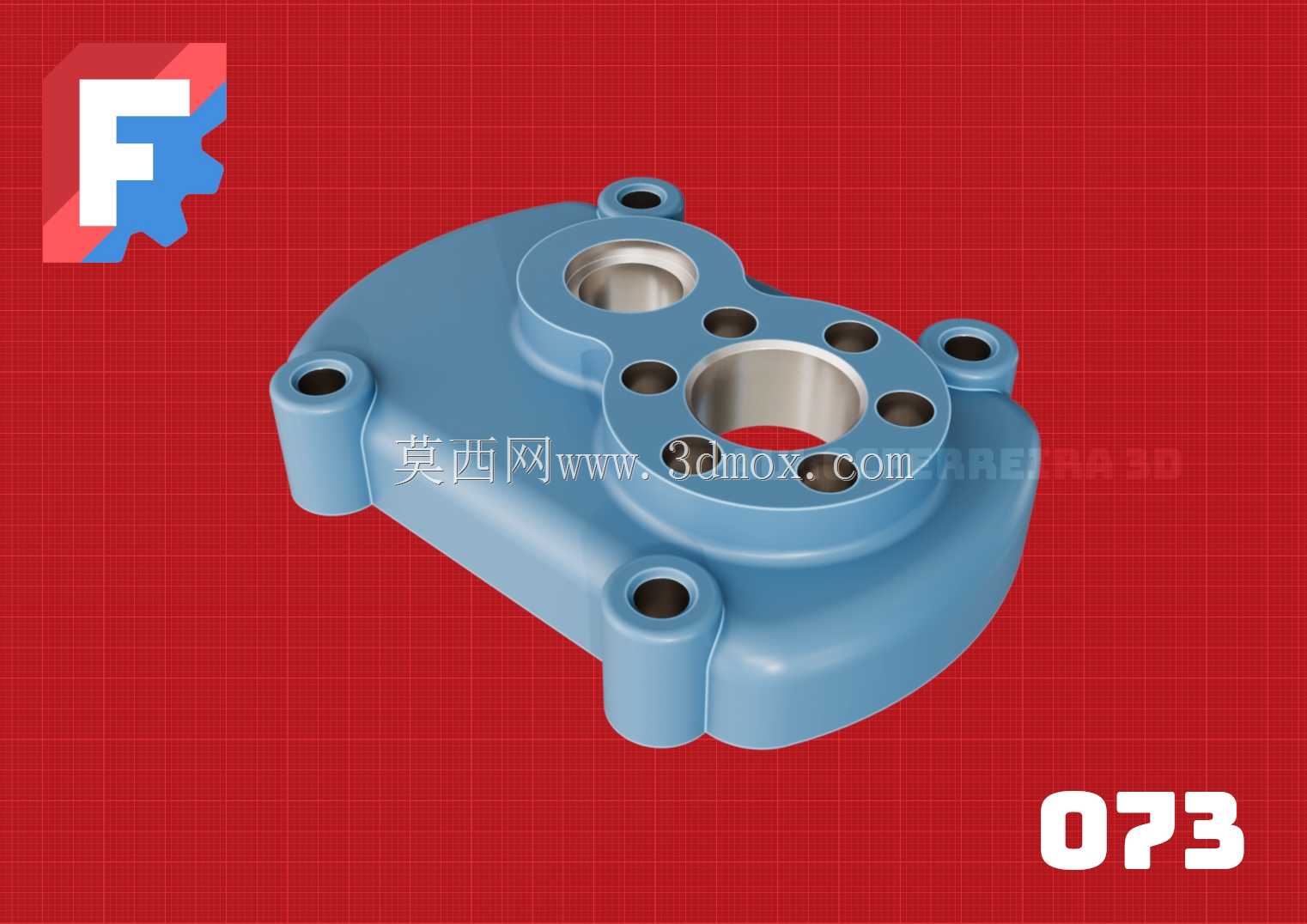

　　在流体输送类设备的传动端结构设计中，这类带同轴阶梯孔的端盖零件是连接泵腔与外部传动组件的核心密封承载件，日常接触的低压润滑油泵、小型冷却液循环泵、气动隔膜泵的动力输出端，都会用到同结构逻辑的端盖来完成腔体封闭、轴系定位与外接部件的安装衔接。从实际工况适配来看，这类端盖多布置在泵体靠近驱动电机的一侧，既要承受泵腔内部0.3-0.8MPa的流体静压力，还要为伸出的传动轴提供同轴度基准，避免轴系运转时出现偏磨导致密封失效。

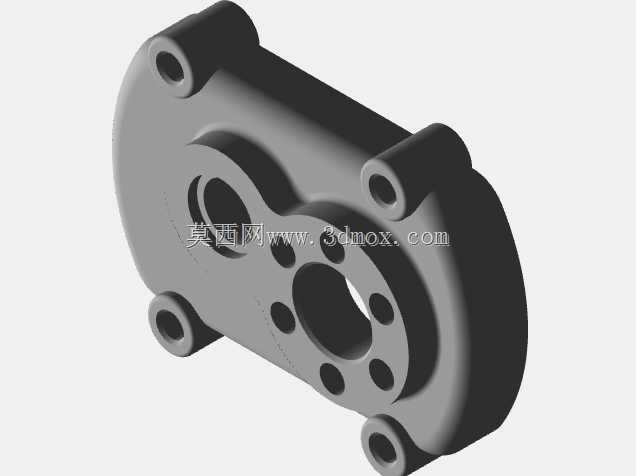

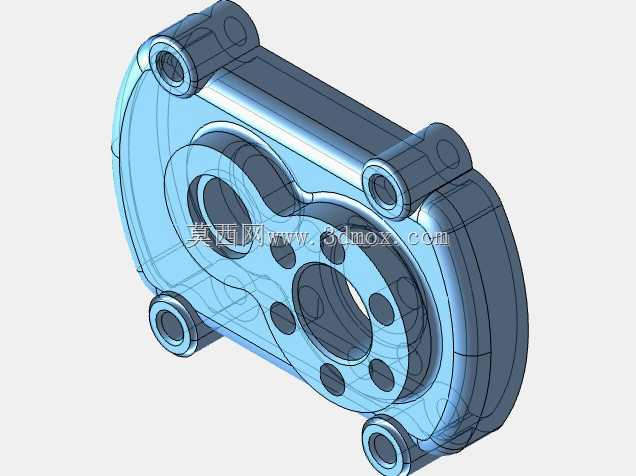

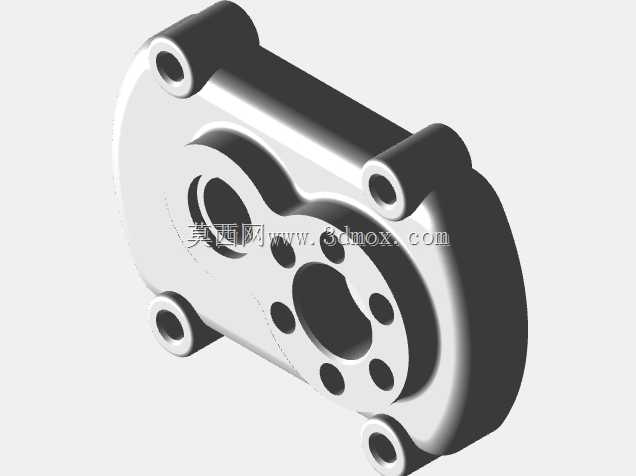

　　设计这类零件时，首先要匹配泵体腔体的开口轮廓，图中零件的非对称弧形外缘，是完全贴合对应泵壳的铸造外壁轮廓做的随形设计，相比规则圆形端盖，这种随形结构能在保证安装覆盖范围的前提下，减少不必要的材料冗余，同时外缘的凸起定位边可以在装配时直接卡入泵壳的定位止口，省去装配时反复调整同轴度的工序，现场装配效率能提升40%左右。零件上的安装孔采用沉孔结构设计，装配时内六角圆柱头螺钉可以完全沉入沉孔内部，不会在端盖外侧形成凸起，避免后续外接传动护罩时出现干涉，六个沿主轴承孔周向均布的螺纹孔，是用来固定外侧的轴承压盖或者轴封端盖，通过调整压盖的压紧力，可以适配不同厚度的密封垫片，补偿轴封长期使用产生的磨损量，延长密封组件的更换周期。

　　主轴承孔与侧部的阶梯孔保持严格的中心距公差，这个尺寸直接决定了内部一对啮合齿轮的侧隙大小，在齿轮泵的结构中，两个孔分别安装主动齿轮轴和从动齿轮轴的支撑轴承，中心距偏差超过0.02mm就会导致齿轮啮合卡滞或者内泄漏量超标，建模时需要优先锁定两个孔的中心距参数，再向外延伸出端盖的主体轮廓。三个伸出的圆柱形安装凸台，高度比端盖主体平面高出8mm，每个凸台中心都加工有贯通的安装孔，凸台的端面需要做铣平处理，保证装配时和泵壳的安装面完全贴合，避免出现局部间隙导致流体渗漏，凸台的根部做了R3的圆角过渡，能有效降低铸件冷却时的应力集中，减少零件在承压状态下出现根部开裂的风险。

　　从安装边界来看，零件的最大外轮廓尺寸控制在120mm*90mm范围内，安装孔的中心距和泵壳上的预制螺纹孔完全匹配，不需要额外做安装面的二次加工就可以直接装配，端盖内侧的主孔周围设计有2mm深的密封槽，用来放置O型橡胶密封圈，装配后密封圈的压缩量控制在18%-22%之间，既能保证静态密封效果，又不会因为压缩量过大导致密封圈过早老化失效。侧部的小孔是用来安装从动轴的定位衬套，衬套采用过盈配合压入端盖孔内，磨损后可以单独更换，不需要整体更换端盖，能降低设备的后期维护成本。

　　建模过程中需要注意各个安装面的平面度要求，和泵壳贴合的安装面、和轴承外圈配合的孔壁表面粗糙度要控制在Ra1.6以内，其余非配合面可以保持铸造后的Ra6.3精度，不需要额外精加工。零件的壁厚设计保持均匀，基本壁厚控制在5mm左右，既满足承压时的强度要求，也能避免铸造时出现壁厚差过大导致的缩孔缺陷。这类端盖零件的结构逻辑具备很强的通用性，掌握这类随形安装、多轴孔定位的端盖建模思路，可以快速适配不同功率、不同安装空间的泵类产品端盖设计需求，在做参数化建模时，可以把中心距、安装孔位置、凸台高度设置为可变参数，调整参数后就能快速生成适配不同型号泵体的端盖模型，大幅提升同系列产品的设计迭代效率。
