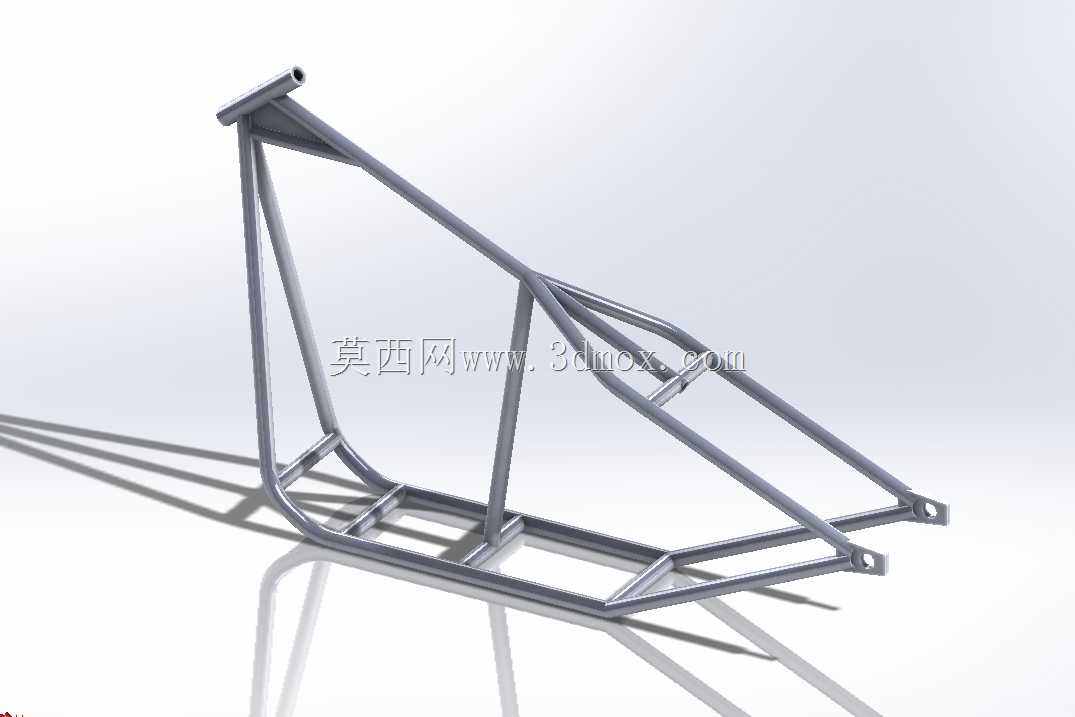

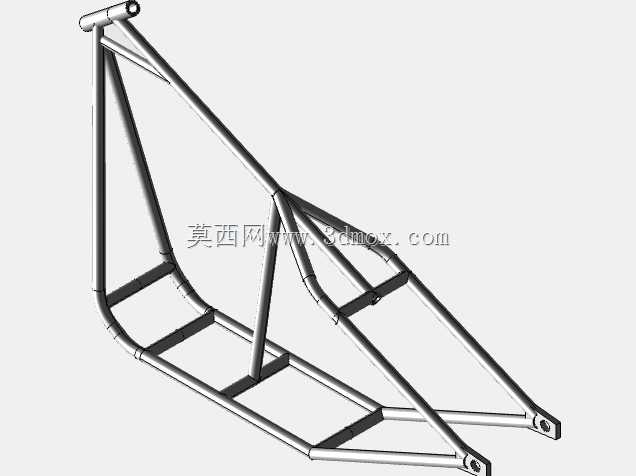

定制化斩波器机车金属焊接承载框架

　　这款定制斩波器框架，核心面向机车个性化改装场景，适配小排量单缸、V缸等多种动力单元的安装需求，区别于量产标准化车架，其设计初衷就是为改装玩家、定制机车工坊提供可灵活适配的基础承载结构，解决量产车架无法匹配特殊动力布局、个性化骑乘姿态的痛点。从结构设计逻辑来看，框架整体采用圆管焊接式桁架结构，主受力管沿骑乘受力方向做斜向贯通布置，从车头立管位置一直延伸至后轮安装轴点，形成连续的主传力路径，能够将行驶过程中路面传递的冲击载荷、动力输出的反扭载荷均匀分散到整个框架结构上，避免局部应力集中导致的焊缝开裂、管体变形问题。

　　车头立管部分做了加厚衬套设计，预留了标准转向轴承的安装位，适配常规直径的方向柱安装，不需要额外加工衬套就能匹配多数改装前叉组件，立管的后倾角度经过反复校核，兼顾低速转向灵活性与高速行驶的直线稳定性，符合斩波器车型长前伸、低坐姿的骑乘特性。中部动力安装区域预留了多组可调安装孔位，孔位沿纵向、横向都预留了足够的调整余量，不需要重新打孔焊接就能适配不同安装孔距的发动机单元，安装面的平面度在建模阶段就做了公差约束，保证发动机安装后不会出现偏位、共振的问题，框架下部的横向连接管同时承担了发动机下护板、脚踏支架的安装功能，减少额外加装支架带来的重量增加与结构冗余。

　　尾部结构采用双平行管延伸设计，既可以直接安装后轮轴组件，也预留了后挡泥板、坐垫支架、尾部灯具的安装点位，管体的弯折弧度经过曲率优化，在保证结构强度的前提下尽可能降低尾部重量，避免整车重心过度靠前影响操控手感。从安装边界尺寸来看，框架整体宽度控制在常规机车的通行宽度范围内，不会超出车把的最大宽度，避免窄路通行时出现剐蹭；整车的坐高可以通过搭配不同厚度的坐垫、调整后减震安装位实现灵活调整，适配不同身高骑乘者的使用需求；各管体之间的间隙经过校核，预留了足够的布线、走管空间，油门拉线、刹车油管、整车线束都可以沿着管体内侧布置，不会出现管线与运动部件干涉的问题。

　　在实际使用场景中，这类定制框架多用于手工改装机车的搭建，工坊可以基于这个基础框架调整局部管体的长度、角度，匹配客户想要的骑乘姿态与外观风格，相较于从零开始建模开料，基于成熟的参数化框架做调整能够大幅缩短改装周期，同时经过受力验证的结构也能避免手工设计时容易忽略的强度问题，保证改装后的车辆满足日常行驶的强度要求。建模过程中对所有焊缝位置都做了焊道预留设计，管体相贯线的切割参数完全匹配常规圆管切割设备的加工精度，拿到加工图纸后可以直接导入切管设备完成下料，不需要二次修整相贯面，焊接时的定位基准也在模型上做了明确标识，方便焊接工装的快速搭建，控制焊接变形量在合理范围内。框架表面没有多余的装饰性结构，所有管体的布置都以受力最优、安装便捷为核心目标，在保证整体刚性的前提下尽可能减少不必要的管体使用，控制框架整体重量，避免过重的车架影响车辆的动力表现与操控灵活性。针对斩波器车型常见的长轴距特性，框架的轴距参数预留了调整空间，通过调整后平叉安装位的固定位置，可以在一定范围内改变整车轴距，满足不同玩家对骑乘姿态的个性化需求，不管是偏向城市短途骑行的短轴距设定，还是偏向巡航展示的长轴距设定，都能在这个基础框架上通过局部调整实现。
