山地自行车刚性车架结构设计方案

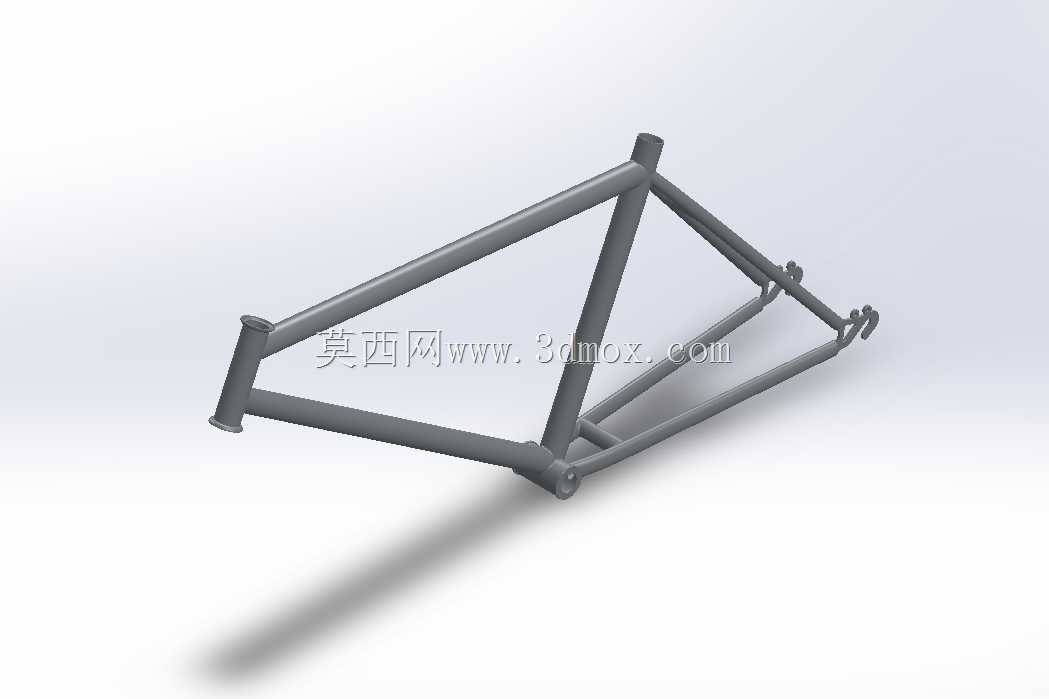

　　从结构受力逻辑来看，下管作为头管与中轴之间的主要传力路径，采用了变径椭圆截面设计，在头管连接处放大截面尺寸提升转向刚性，靠近中轴位置逐步过渡到圆管截面平衡焊接工艺性，能够有效传递踩踏时的扭矩以及前轮受到的路面冲击，避免大力踩踏时五通位置出现形变偏移。立管作为承接座杆与中轴的核心部件，其与上管、下管的交汇节点做了加厚补强设计，座杆插入深度预留了足够的调节余量，能够适配不同身高用户的座高调整需求，同时立管的倾斜角度经过反复校核，保证骑行时的踩踏发力角度符合人体工学，减少长时间骑行的膝关节负荷。日常通勤、山地越野、公路竞速等不同骑行场景下，车架作为自行车的核心承载基体，直接决定了整车的刚性表现、重量控制、骑行反馈以及长期使用的疲劳寿命，所有轮组、传动、制动、转向部件都需要依托车架完成定位安装，其结构设计的合理性是整车性能调校的核心基础。这款车架采用经典的菱形双三角拓扑结构，上管、下管、立管、后上叉、后下叉通过焊接节点形成闭合受力体系，相比单梁结构能在同等管材重量下获得更高的扭转刚度与垂直载荷承载能力，应对越野路段的冲击载荷时不会出现过度形变导致的传动卸力问题。

　　后三角部分的后上叉与后下叉采用了不对称截面设计，驱动侧的后下叉做了加宽处理，抵消飞轮、链条安装带来的偏载力矩，避免高速踩踏时后轮出现偏摆；后上叉在靠近尾钩的位置做了轻微的形变余量设计，能够过滤一部分路面传来的高频振动，提升非铺装路面骑行的舒适度，同时不会损失整体的传动刚性。头管部分的上下碗组安装位预留了标准压入尺寸，能够适配主流的锥管前叉安装，头管角度的设定兼顾了直线骑行的稳定性与转向的灵活性，既不会出现低速转向过于迟钝的问题，也能保证高速下坡时的车头指向精准。尾钩部分采用了可更换的分体式设计，当发生摔车导致尾钩变形时，无需更换整个车架即可快速更换维修，降低后期维护成本，尾钩的开档尺寸符合标准山地车轮组的安装规格，能够兼容快拆与筒轴轮组的安装需求。五通位置采用了标准的螺纹中轴安装规格，相比压入式中轴能够减少长期使用后的异响问题，五通与下管、立管、后下叉的四个交汇焊缝做了平滑过渡处理，减少应力集中点，提升车架的抗疲劳寿命，经过反复的载荷模拟验证，在额定载荷下反复踩踏10万次以上不会出现焊缝开裂的问题。

　　整车架的管材壁厚根据不同位置的受力大小做了差异化设计，高受力区域的管材壁厚适当增加，低受力区域做了抽管减薄处理，在保证整体结构强度满足安全标准的前提下，尽可能控制整体重量，兼顾刚性与轻量化的平衡。安装边界方面，车架的走线孔位预留了内走线安装空间，能够兼容变速线、刹车线的内走线布局，减少线管外露带来的风阻与剐蹭损伤；水壶架安装位在立管与下管位置各预留了一组标准安装孔，能够满足长距离骑行的双水壶安装需求；碟刹安装座采用了标准的国际规格，能够适配不同尺寸的碟刹卡钳安装，无需额外加装转换座。

　　在实际设计过程中，需要反复校核各个管材之间的连接角度，保证前叉 trail 值、五通下沉量、后下叉长度等核心几何参数处于合理区间，后下叉长度的设定兼顾了爬坡时的后轮抓地力与过弯时的灵活性，五通下沉量的设定既避免了过弯时脚踏剐蹭地面，也能降低整车重心提升骑行稳定性。焊接工艺上，所有管材连接位置采用鱼鳞焊工艺，焊缝均匀饱满，焊接完成后做了应力退火处理，消除焊接过程中产生的内应力，避免长期使用后出现焊缝变形开裂的问题。这款车架的结构设计能够适配从日常通勤到轻度越野的多种骑行场景，各个安装接口均采用行业通用标准，具备良好的配件兼容性，能够满足不同用户的组装调校需求，结构设计上充分考虑了实际使用中的受力情况、维护便利性以及骑行体验，在刚性、重量、舒适度三者之间找到了合理的平衡点。
