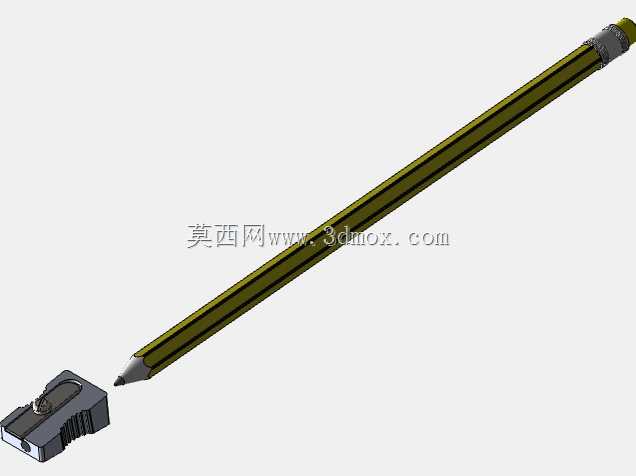

卷笔刀与铅笔组合装配结构设计

　　这套装配结构覆盖日常文具使用的核心场景，不管是学生日常书写、办公场景的文档批注、工程现场的临时标记，还是设计工作室的手绘草稿环节，都能匹配对应的使用需求。卷笔刀部分承担铅笔切削的核心功能，内部的刀架采用倾斜定位设计，切削时能让铅笔锥面保持均匀的进给角度，避免出现铅芯断裂、锥面偏心的问题，外壳的握持区域做了防滑纹理处理，单手握持时能贴合指腹弧度，转动铅笔的过程中不会出现打滑脱手的情况，下方预留的储屑腔采用卡扣式连接，倾倒废屑时不需要完全拆分壳体，日常清理的操作门槛很低。铅笔部分采用常规六角杆截面设计，放置在倾斜桌面时不会出现自由滚动坠落的情况，笔杆内部的铅芯与木质包覆层保持同轴度，切削后露出的铅芯长度控制在3-5mm区间，既能满足书写时的线条粗细要求，也能避免铅芯过长容易折断的问题，尾部的橡皮固定结构采用过盈配合设计，日常擦拭过程中不会出现橡皮松脱掉落的情况。

　　设计过程中优先参考了实物的反向测绘逻辑，先对现有实物的各个配合尺寸进行逐一测量，再在三维环境中完成各个零件的参数化建模，装配阶段严格按照实际的装配顺序添加配合约束，卷笔刀的刀片与刀架之间采用螺钉紧固的约束模拟，刀片的切削刃角度与铅笔进给的锥度完全匹配，保证切削过程中刃口能均匀切削木质层与铅芯，不会出现局部切削量过大导致的铅芯崩断问题。铅笔与卷笔刀的装配边界按照实际使用的进给行程设置，铅笔插入卷笔刀的深度最大为25mm，对应切削完成后铅笔锥面的总长度为18mm，这个尺寸既能保证铅芯露出足够的书写长度，也不会因为插入过深导致刀架卡滞。

　　从尺寸参数来看，铅笔整体长度控制在175mm，六角杆的对边距离为7.2mm，和市面上常规书写铅笔的尺寸完全兼容，不需要额外定制专用的铅笔耗材；卷笔刀的整体外形尺寸为32mm×22mm×18mm，放在笔袋、文具盒内不会占用过多空间，外壳的边角全部做了R1.5的圆角处理，放在口袋中携带时不会勾刮衣物面料。各个零件的配合公差按照文具类产品的通用公差设置，塑料壳体之间的卡扣配合间隙控制在0.1mm，刀片安装面的平面度公差控制在0.05mm，保证刀片安装后不会出现翘曲，切削过程中刃口始终保持稳定的切削角度。

　　这套结构在建模时还原了实际产品的所有细节特征，包括卷笔刀外壳的防滑条纹、铅笔表面的印刷涂层、尾部橡皮的金属固定箍，甚至刀片表面的紧固螺钉槽口都做了等比例还原，不管是用于文具产品的结构改进验证，还是作为三维装配练习的参考案例，都能提供完整的结构参考。在实际的产品迭代场景中，还可以基于这个基础模型修改刀架的进给角度、储屑腔的容积、笔杆的截面形状，适配不同使用人群的握持习惯，比如针对儿童使用的场景，可以加大外壳的握持尺寸，增加防滑软胶包覆层，降低儿童使用时的操作难度；针对专业绘图场景，可以调整切削锥度，让铅芯露出更长的长度，满足精细线条的绘制需求。装配过程中还验证了各个运动部件的干涉情况，铅笔在进给转动的过程中，和卷笔刀的内壁、刀片、储屑腔都不会出现干涉，转动过程的阻力均匀，和实际使用时的手感保持一致。
