hilux车型车顶承载支架结构设计

这款针对hilux车型开发的车顶承载支架，主要面向皮卡车型户外作业、长途穿越、工具装载等场景的车顶拓展需求，日常使用中可承载车顶行李箱、备用油桶、工兵铲、户外露营装备、工程作业工具等各类外置载荷，同时也能在车顶放置长条板材、轻型管材等长尺寸物料，弥补皮卡货箱装载长度不足的问题，在越野穿越场景下还能对车顶钣金形成一定防护，避免树枝剐蹭、落石冲击直接损伤原车车顶。

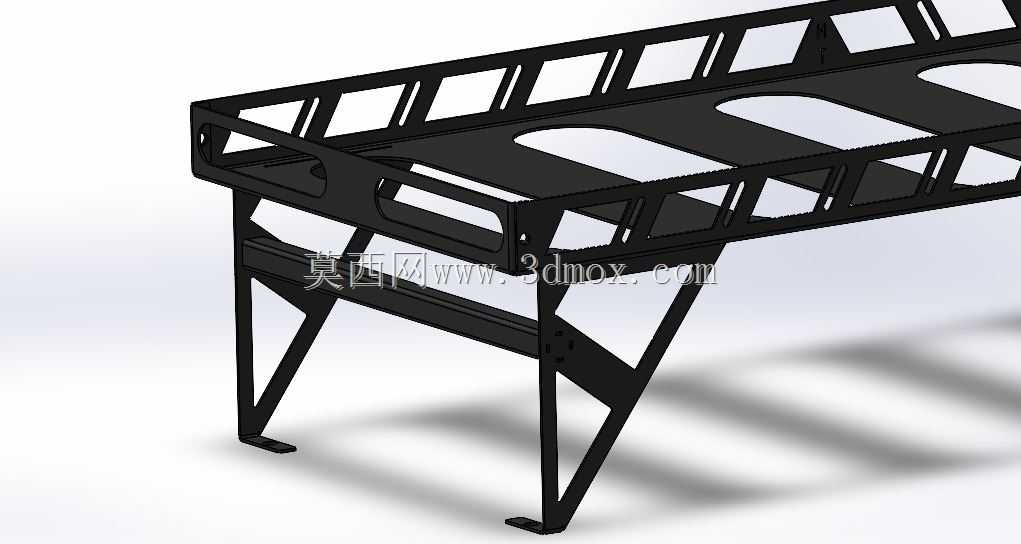

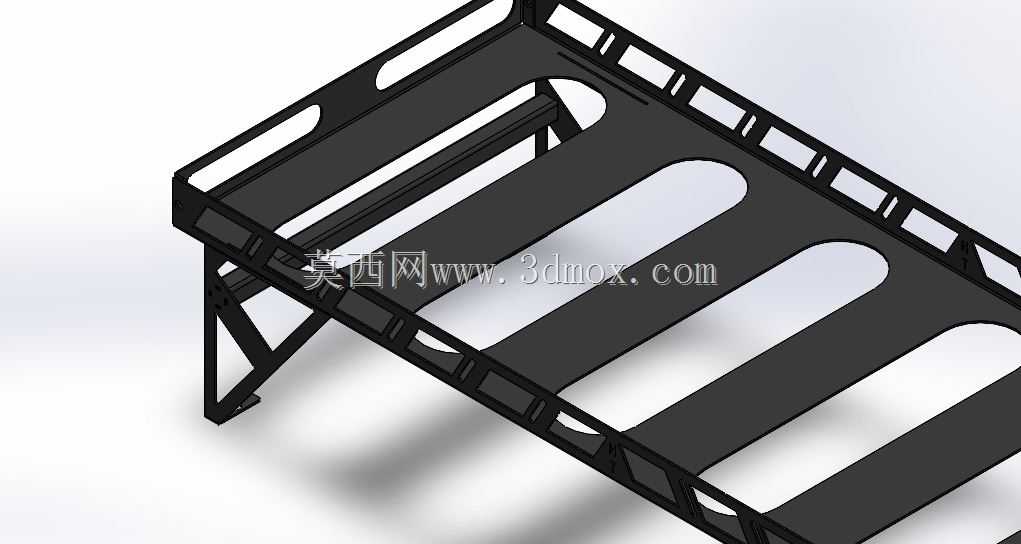

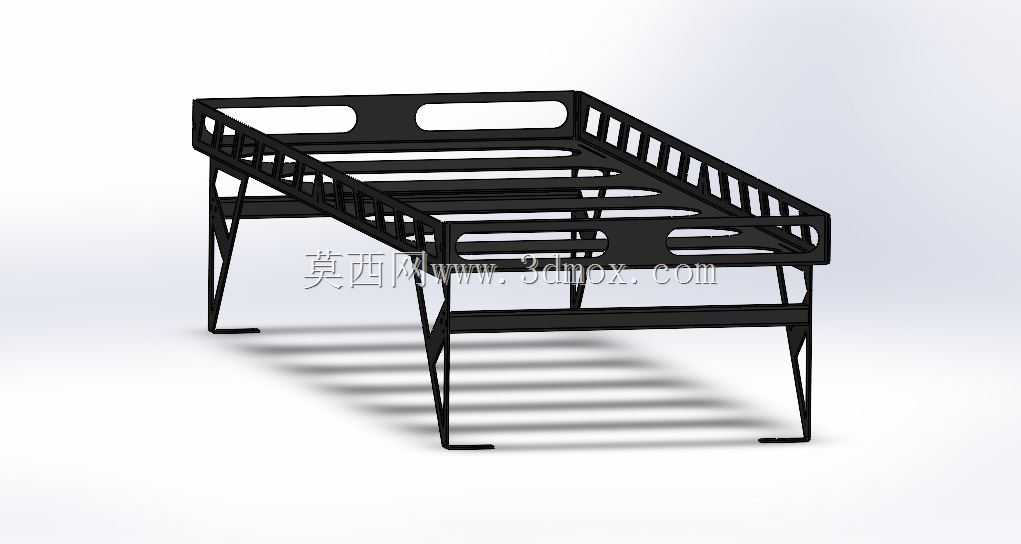

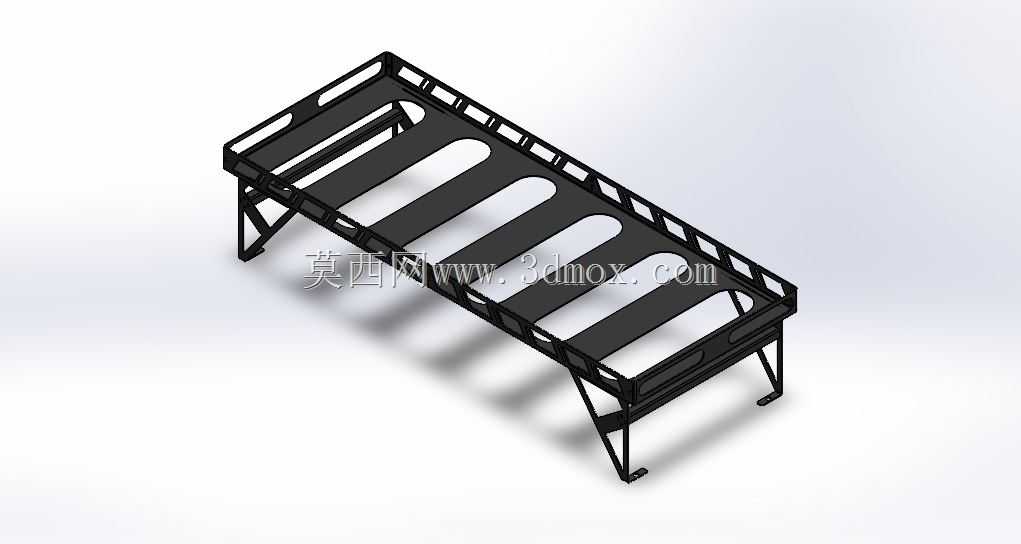

从结构设计逻辑来看，整个支架采用分体式三角支撑搭配横向主梁的架构，两侧的三角斜撑是核心受力构件，斜向支撑臂直接连接车顶纵梁安装位与横向承载主梁，把垂直方向的载荷通过斜向分力传递到原车车顶的加强筋点位，避免载荷集中在车顶钣金薄弱区域造成凹陷变形。横向主梁采用镂空格栅式设计，并非整面封闭结构，一方面是大幅降低自身重量，减少车顶静载负荷，降低整车重心抬升的幅度，保障行驶稳定性；另一方面格栅间隙可以作为绑带固定点位，不管是用棘轮拉紧带还是弹力绑绳，都能穿过格栅间隙完成载荷的捆扎固定，不需要额外焊接挂点，同时镂空结构也能降低高速行驶时的风阻，减少风噪产生，避免整面板材结构在高速下形成升力影响行车抓地力。

安装边界方面，支架的支撑脚点位完全匹配hilux车型原车车顶的预留安装孔位，不需要在原车车顶打孔破坏钣金与防锈层，支撑脚底部设计有贴合车顶弧度的贴合面，安装时搭配橡胶缓冲垫可以避免硬接触刮伤车漆，同时分散支撑点的压强。整个支架的横向宽度与原车车顶宽度保持一致，两侧不超出车身外后视镜的外沿宽度，避免在狭窄路段通行时出现刮蹭，纵向长度覆盖车顶主要承载区域，前后端不超出前挡风玻璃上沿与车尾尾门的垂直投影范围，避免遮挡驾驶员前方视野，也不会影响尾门的正常开启。主梁的承载面做了平面度校准，放置硬质储物箱、平板类物料时不会出现局部翘曲，支撑臂与主梁的连接位置采用满焊连接，焊后做了应力释放处理，避免长期颠簸路面行驶出现焊缝开裂的问题。

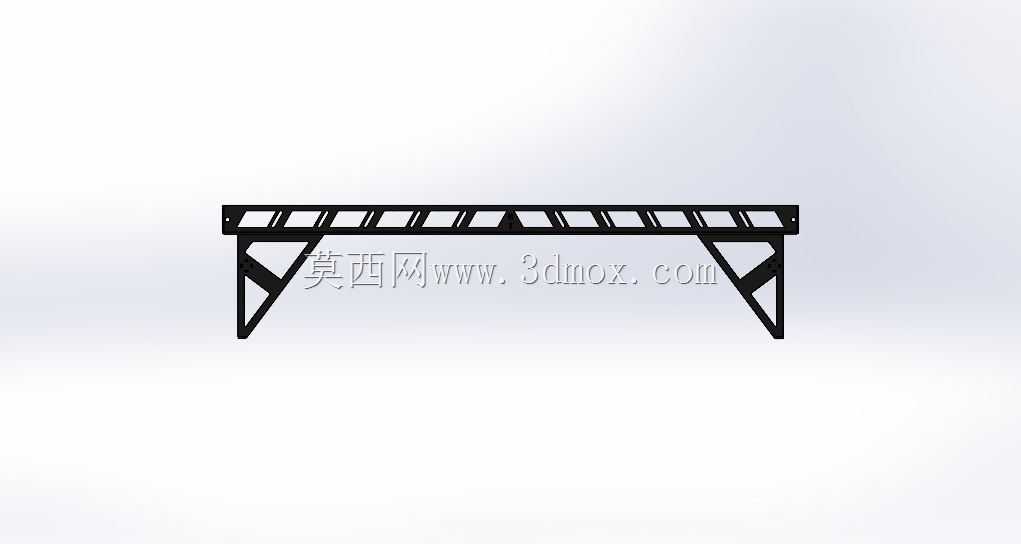

实际使用中，这款支架的额定承载能力完全满足户外场景的常规需求，静态下可承载不超过150kg的载荷，动态行驶状态下建议承载不超过80kg，符合车辆行驶的安全载荷要求。三角支撑结构的角度经过反复校核，斜撑与水平面的夹角控制在45度左右，这个角度下垂直载荷的分力传递效率最高，同时斜撑自身的抗弯截面模量可以最大化利用材料强度，不需要使用过厚的管材就能达到足够的支撑强度，兼顾轻量化与结构强度。主梁的格栅条间距控制在80mm，既保证了足够的绑定点位密度，也避免间隙过大导致小尺寸物件放置时出现卡滞或者掉落，格栅条的截面采用矩形管结构，相比圆管有更好的抗扭性能，在单侧受力时不容易出现扭转变形。

针对户外使用的复杂环境，整个支架的结构设计没有积水死角，雨水可以顺着镂空格栅与斜撑的斜面自然流下，不会出现积液锈蚀的问题，所有连接点位都设计在受力集中的三角节点位置，避免在主梁中间位置额外打孔削弱结构强度，安装时只需要对准原车预留孔位，使用配套的固定螺栓即可完成装配，不需要额外做切割、打孔等改装作业，普通用户借助常规工具就能完成安装，后期拆卸也不会在车身上留下不可逆的改动痕迹。在结构校核阶段，针对颠簸路面的冲击载荷做了冗余设计，支撑构件的强度预留了1.5倍的安全系数，即使在非铺装路面连续颠簸，也不会出现结构变形或者断裂的问题，完全适配越野、工程作业等高强度使用场景。
