载货汽车底盘承载框架结构设计

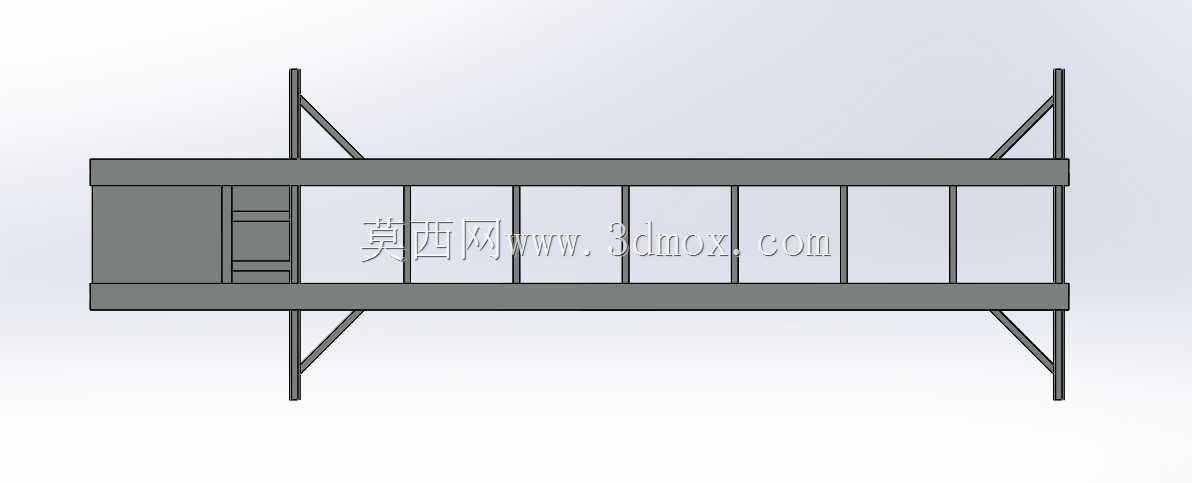

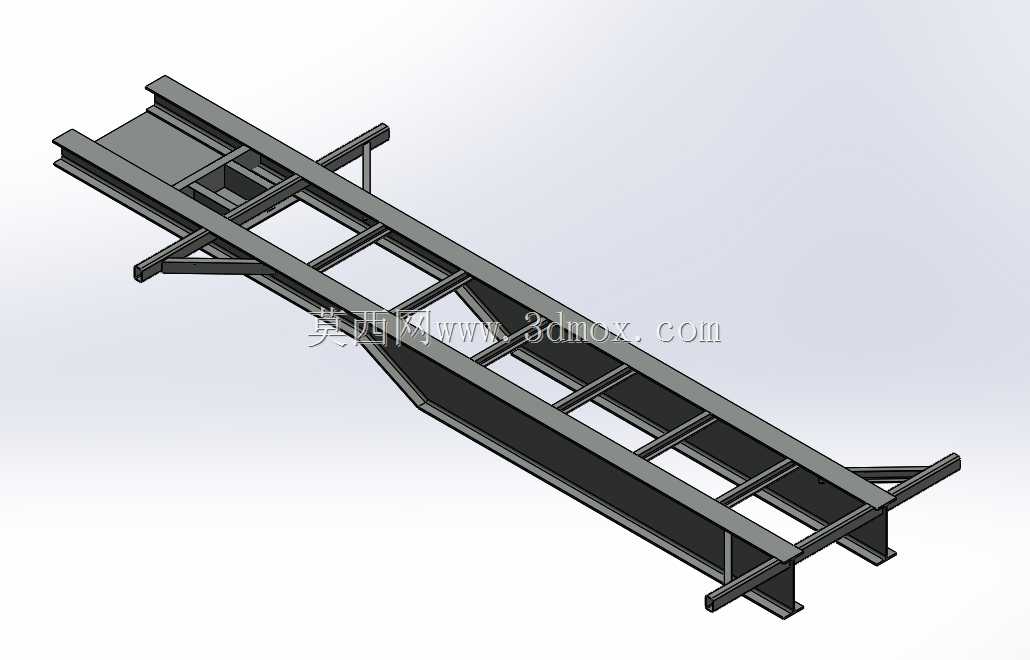

　　商用车底盘框架作为整车承载的核心基体，需要承接动力总成、货厢、驾驶室、行走机构等全部上车部件的载荷，同时要承受行驶过程中来自路面的冲击、扭转、弯曲交变应力，是载货车辆设计环节中优先级最高的结构件之一。本次呈现的底盘框架采用双纵梁贯通式结构布局，两根主纵梁沿整车长度方向平行布置，纵梁截面选用槽型结构，这种截面形式在同等材料用量下具备更优的抗弯截面模量，能够在控制整备质量的前提下，满足额定载荷下的弯曲强度要求。

　　纵梁之间通过等间距布置的横梁实现连接，横梁与纵梁采用焊接方式固定，每道横梁都对应特定的安装点位：靠近前端的横梁预留了动力总成悬置的安装孔位，可适配不同功率段的柴油动力单元固定，中间段横梁对应货厢的主支撑点位，尾部横梁则用于布置拖拽装置、后尾灯支架以及后防护构件的安装接口。框架两侧伸出的斜向支撑构件，主要用于连接驾驶室下方的悬置结构以及侧防护装置的安装基座，斜撑采用三角稳定结构，能够有效抵消车辆转弯时产生的侧向扭矩，避免纵梁出现侧向变形。从安装边界来看，该框架的宽度尺寸匹配常规中型载货汽车的轮距设计要求，纵梁上的安装孔位按照通用商用车的安装孔距标准排布，不需要额外改制即可适配多数成熟的车桥、悬架总成，能够大幅缩短整车改制的设计周期。

　　在设计思路上，该结构优先考虑了工况适应性：针对非铺装路面行驶时的车架扭转工况，纵梁与横梁的连接位置做了局部加强，在应力集中的焊接位置增加了贴板补强，避免长期交变载荷下出现焊缝开裂的问题；框架的上平面预留了统一的安装基准面，所有上装部件的安装面都处于同一水平基准，能够降低上装装配时的调整工作量，保证货厢、驾驶室等部件的装配精度。从实际应用场景来看，这类底盘框架可用于中型栏板货车、厢式运输车、仓栅式运输车的底盘改装，也可作为专用作业车的基础承载底盘，适配环卫作业、工程转运、城际物流等多种使用场景。

　　结构设计过程中充分考虑了维修便利性，所有需要后期维护的部件安装点位都预留了足够的操作空间，比如燃油箱、储气筒、蓄电池等底盘附件的安装位置，都避开了横梁的遮挡，不需要拆卸大量结构件即可完成常规检修作业。框架的前后端都预留了拖拽装置的安装接口，前端接口可用于故障时的牵引拖拽，尾部接口可用于拖挂小型挂车，满足用户的多元化使用需求。在受力传递路径设计上，来自路面的冲击通过车桥传递到悬架，再通过悬架支座传递到纵梁，通过多道横梁将载荷分散到整个框架结构，避免局部载荷过大导致的结构变形，这种载荷分散设计能够有效提升车架的整体使用寿命，在额定载荷下的疲劳寿命满足商用车的使用周期要求。
