适配TO-220封装电子元件的齿状散热结构

　　在小功率电力电子控制板、线性稳压电源模块、低压直流驱动板这类常见的电子硬件设计场景里，TO-220封装的功率器件是应用占比极高的一类元件，不管是三端稳压器、小功率MOS管还是单向可控硅，工作过程中都会因为导通损耗、开关损耗持续产生热量，如果热量不能及时导出，器件结温会快速攀升，轻则导致输出参数漂移、电路工作稳定性下降，重则触发过温保护甚至造成器件永久性热击穿，配套的散热结构设计就成了这类硬件方案里不能忽略的环节。

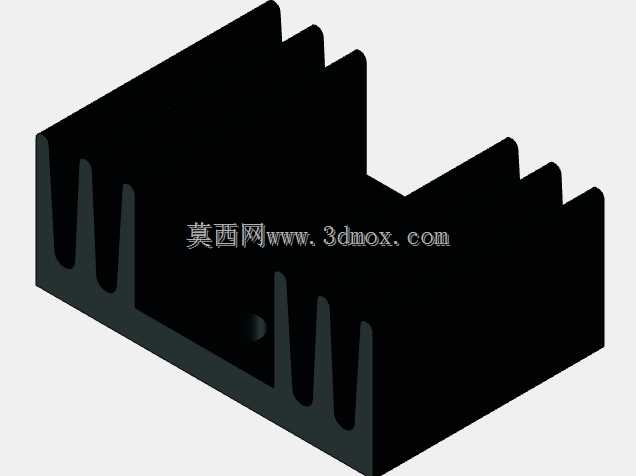

　　这款散热结构的设计完全围绕TO-220封装的安装特性展开，整体外形尺寸控制在宽度29.2mm、深度11.6mm、高度20mm的范围内，这个尺寸边界是经过实际场景适配的：宽度方向预留了足够的鳍片展开空间，同时不会占用PCB板上过多的横向布线位置，不会和周边的电解电容、接线端子等元件产生安装干涉；深度11.6mm的尺寸刚好匹配TO-220封装器件的本体厚度，安装孔位对齐器件的固定孔后，散热基底和器件的金属散热面可以完全贴合，不需要额外调整安装位置；20mm的总高度适配绝大多数开放式工控盒、塑料外壳的内部净空要求，不会出现散热结构顶到外壳内壁的问题，也能保证鳍片上方有足够的空气流通空间。

　　结构本身采用一体化挤出成型的齿状设计，基底部分做了平整处理，安装时只需要在器件散热面和散热基底之间涂覆薄薄一层导热硅脂，就能填充两个接触面之间的微观空隙，降低接触热阻，让器件产生的热量可以快速传导到整个散热结构上。鳍片采用等间距排布的直齿设计，没有做复杂的异形曲面，一方面是挤出成型的工艺性更好，量产时的成型精度容易控制，不会出现鳍片厚薄不均导致的散热效率偏差；另一方面直齿结构的空气流道更顺畅，不管是依靠自然对流散热，还是旁边有小尺寸轴流风扇形成的强制对流，气流都可以顺着齿间缝隙快速流过，把鳍片上的热量持续带走。

　　在实际选型应用中，这款散热结构可以覆盖15W以内的TO-220封装器件散热需求，自然对流条件下可以把器件的温升控制在40K以内，满足绝大多数民用、工业级电子设备的长期工作温度要求。安装方式上采用单孔螺丝固定，和TO-220器件本身的固定孔位完全匹配，不需要在PCB上额外开设复杂的固定孔，也不需要额外的固定支架，组装时只需要一颗M3螺丝配合绝缘垫片，就能把器件和散热结构牢牢固定在一起，同时还能满足器件和散热结构之间的绝缘要求，避免出现短路风险。

　　设计过程中也充分考虑了不同应用场景的适配性，鳍片的厚度和间距做了平衡设计，既不会因为鳍片过薄导致结构强度不足，在组装、运输过程中出现鳍片变形的问题，也不会因为鳍片间距过小导致积灰后堵塞流道，长期使用过程中即使有少量灰尘落在鳍片之间，也不会对散热效率产生明显影响。散热结构的边角都做了微小的倒角处理，没有尖锐的毛刺，组装操作时不会划伤操作人员的手，也不会刮伤周边的导线绝缘层，提升整机组装的安全性。

　　从结构建模的角度来看，这款散热结构的特征清晰，基底、鳍片、安装孔的特征参数都做了参数化关联，如果后续需要适配不同功率的器件，只需要调整鳍片的高度、数量或者基底的厚度，就能快速衍生出不同散热功率的型号，不需要重新搭建整体模型框架，可以大幅缩短同系列散热配件的设计周期。建模过程中严格遵循实际加工的工艺要求，所有的拔模角度、圆角参数都和实际挤出生产的参数保持一致，模型导出后可以直接用于手板打样验证，不需要再做额外的工艺性修正。
