Nema14双极步进电机结构设计

　　做小型桌面CNC改装、XY绘图仪搭建的时候，选对步进电机直接决定整套设备的运行精度与负载表现，这款Nema14规格的双极步进电机，就是针对小尺寸桌面级数控设备的安装空间、扭矩需求做的适配设计。从实际选型场景来看，很多桌面级小型数控设备、便携绘图装置的安装位预留空间非常局促，常规42系列步进电机的安装尺寸偏大，装上去要么挤占其他传动部件的安装空间，要么导致整机重量超标，而这款35mm见方的机身尺寸，刚好能卡在小型设备的安装边界里，不会出现干涉问题。

　　从功能特性来看，这款电机采用双极绕组设计，步距角为1.8度，也就是整步状态下一圈200步，配合细分驱动器可以实现更高的分辨率，足够满足小型绘图仪的走笔精度、微型CNC的进给精度要求，额定扭矩18Ncm的输出能力，在带动轻型笔架、小行程滑台的时候不会出现丢步问题，0.8A的额定电流适配常见的CNC-Shield V3驱动板、TMC2208这类静音步进驱动器，不用额外做大电流的驱动电路改造，直接就能和Arduino控制板搭配搭建整套运动控制系统，不管是做DIY的XY写字装置，还是改装小型桌面雕刻机的进给轴，都能匹配驱动参数。

　　设计层面上，这款电机的安装法兰采用标准Nema14的孔位布局，四个安装孔的位置度公差控制在合理范围，装配的时候不用额外扩孔或者调整安装座，输出轴的直径、伸出长度也适配常规的联轴器、同步带轮安装尺寸，轴端没有做多余的异形结构，通用配件直接就能装。机身的方形结构在安装的时候可以靠安装座的定位边做周向固定，不会出现电机运转时的跟转问题，机身尾部没有突出的编码器或者多余结构，安装深度刚好34mm，在做紧凑结构设计的时候，能精准预留安装空间，不用给尾部留多余的避让位。

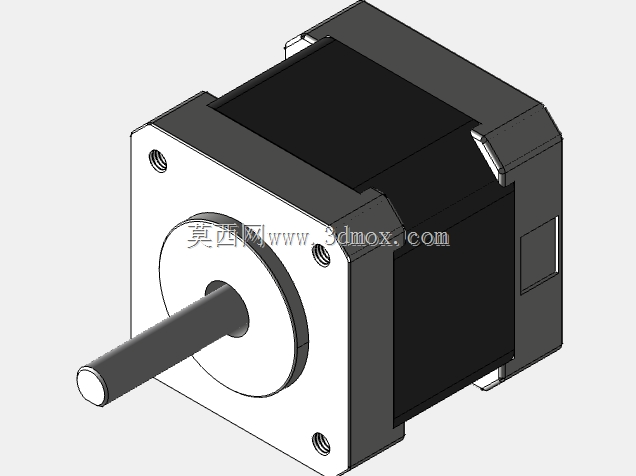

　　实际应用中，这类小尺寸步进电机除了用在DIY的CNC、绘图仪上，也能适配小型3D打印机的挤出机进给、小型自动送料机构的传动、桌面级点胶设备的轴运动，只要是安装空间受限、需要精准位置控制、负载扭矩在20Ncm以内的场景，都能适配。建模的时候，这款模型还原了电机的所有安装边界尺寸，包括法兰面的凸台高度、安装孔的沉头深度、输出轴的长度与直径、机身侧面的出线位结构，在做整机结构设计的时候，直接导入装配体就能做干涉检查，不用反复核对样本尺寸，能减少结构设计阶段的尺寸核对工作量，避免因为安装位尺寸预留错误导致的零件返工。

　　从结构细节来看，电机的前端盖采用金属材质的安装法兰，保证安装强度，后端盖的结构平整，出线位置做了合理的避让，不会和安装座的后壁产生干涉，机身的叠片结构外形也做了还原，在做整机外观渲染的时候也能呈现真实的装配效果。对于做小型自动化设备DIY、桌面级数控设备开发的结构工程师来说，这类标准规格的小步进电机模型，能大幅缩短整机设计的建模周期，不用从零开始绘制电机模型，直接调用就能完成装配布局，同时所有安装尺寸都和实物一致，不会出现设计完成后实物装不上的问题。

　　在做传动匹配的时候，这款电机的扭矩特性适合搭配同步带传动或者T型丝杆传动，不适合直接带动大负载的滚珠丝杆，毕竟机身尺寸限制了最大输出扭矩，选型的时候要结合实际负载的摩擦力、运动速度来匹配，不要超扭矩使用避免丢步。绕组的参数匹配常用的低压驱动方案，12V-24V的供电范围就能正常驱动，和桌面级设备的常用供电电压匹配，不用额外做升压电路。整体结构设计紧凑，没有多余的冗余结构，在小尺寸机身里做到了够用的扭矩输出，刚好填补了20系列步进电机和42系列步进电机之间的尺寸与扭矩空白，适合对安装空间有严格要求的小型运动控制场景。
