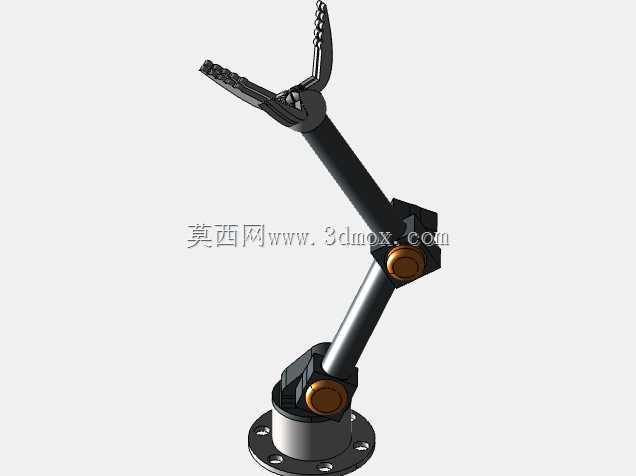

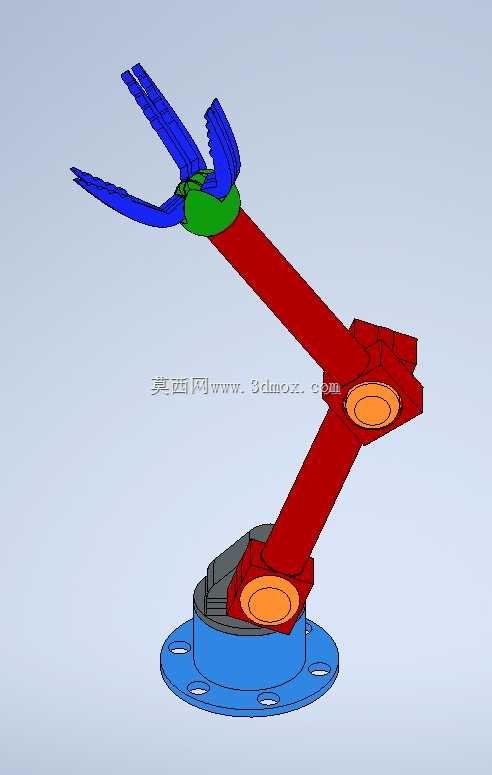

带抓取夹具三自由度铰接旋转机械臂

　　这款三自由度带夹具机械臂的结构设计，完全围绕中小负载的工位级自动化作业需求展开，没有冗余的结构堆砌，每一处关节的自由度配置都对应实际工位的动作逻辑。从安装边界来看，底部采用圆形法兰安装座，座体上均匀分布四个螺栓过孔，可直接固定在铝型材工作台面、设备机架顶面或者流水线旁的专用安装支架上，安装座的中心定位凸台可以快速完成装配对中，不需要反复调整同轴度，法兰座的总厚度控制在较低范围，不会过多占用垂直方向的安装空间，适配多数紧凑工位的安装高度限制。

　　从关节配置逻辑来看，三个自由度的分配完全匹配常规抓取作业的动作需求：底座内置旋转关节，可实现整周360度回转，覆盖安装座周围环形范围内的所有作业点位，不需要额外增加外部回转台就能完成跨工位的物料转移；两个铰接式臂段关节分别布置在大臂与底座连接位置、小臂与大臂连接位置，两个铰接关节的转动轴线相互平行，可在垂直平面内完成臂体的抬升、下放、伸展、收缩动作，配合底座的回转自由度，可覆盖工作半径内所有空间点位的到达需求，不存在常规两自由度臂体的作业死区。臂段采用箱型截面结构，在保证整体结构刚性的前提下尽可能降低臂体自重，减少关节处的负载扭矩，关节处的铰接端面设置有止口定位结构，装配时可直接贴合定位，不需要额外调整关节的同轴度，铰接位置的轴承安装位预留了标准件选型空间，可根据实际负载需求选配不同承载等级的深沟球轴承或者圆锥滚子轴承，适配不同节拍、不同负载的作业场景。

　　末端的抓取夹具采用两指式对夹结构，夹指的接触面做了防滑纹理处理，可适配规则形状的工件抓取，夹指的安装位置预留了快换接口，可根据实际抓取的工件形状更换平口夹指、V型夹指或者仿形夹指，不需要重新设计末端连接结构，夹具的开合动作通过内置的传动结构实现，开合行程覆盖常规小零件的尺寸范围，可满足电子元器件装配、小型五金件上下料、教学实验平台工件搬运等场景的使用需求。

　　从实际应用场景来看，这款机械臂可直接用于职业院校的机电一体化教学实训，学生可基于该结构完成运动学正逆解计算、控制系统调试、抓取路径规划等实操训练；也可集成到小型自动化生产线中，完成流水线工件的分拣、上下料、工位间转运等重复动作，臂体的工作半径可覆盖常规小型工位的作业范围，不需要额外增加行走轴就能满足单工位或者相邻两三个工位的作业需求。设计过程中充分考虑了加工装配的工艺性，所有结构件的外形都采用规则几何形状，没有复杂的曲面结构，可直接通过常规的铣削、钻削工艺完成加工，不需要特殊的五轴加工设备，降低了样机制作的成本与加工难度；关节处的走线槽内置在臂体内部，可将动力线、信号线完全收纳在臂体空腔内，避免臂体运动过程中管线与外部设备发生剐蹭，提升长期运行的可靠性。

　　从运动边界来看，大臂的俯仰角度范围覆盖从水平伸展到近垂直抬升的区间，小臂的俯仰角度可配合大臂完成低位取件、高位放件的动作，不会出现臂体自身结构干涉的情况，每个关节的转动位置都预留了限位块安装位，可根据实际作业的点位范围设置机械硬限位，避免控制系统出错时臂体超程运动造成设备碰撞。整体结构的负载能力适配1kg以内的小型工件搬运，完全满足轻型自动化作业、教学演示、原型验证等场景的使用需求，结构的模块化程度较高，后期可根据需求更换更长的臂段来扩大工作半径，也可更换不同负载等级的关节轴承来提升整体承载能力，不需要对整体安装结构做大幅修改。
