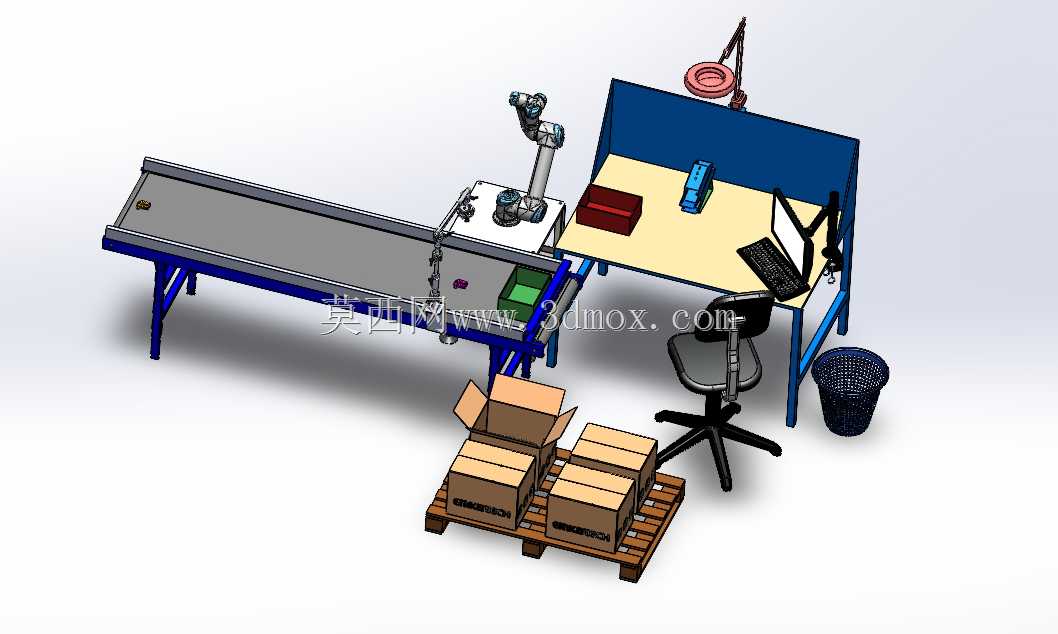

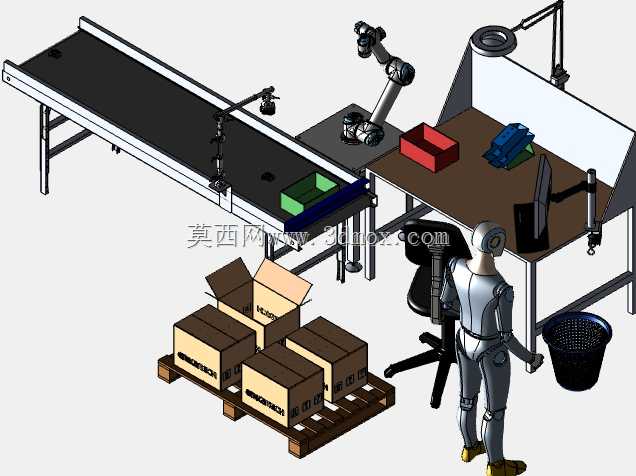

带皮带输送线的机器人视觉分拣工作站

　　这套工作站的布局逻辑完全贴合中小批量多品类物料的分拣产线需求，没有照搬全自动化无人产线的冗余设计，在输送段、机器人作业区、人工复核台、物料暂存区之间做了非常务实的动线平衡。首先看输送单元，采用的是平皮带水平输送机，机架采用标准铝型材拼接，支脚带可调脚杯，可适应车间地面±15mm的高度差，皮带宽度适配常见的300-400mm规格包装盒、注塑件、机加工小件的输送需求，输送面高度设置在850mm，既匹配机器人第七轴或者固定基座的作业 reach 范围，也方便现场人员临时处理卡料、歪料的异常情况，输送线侧方安装的视觉支架采用可调节悬臂结构，相机安装位可根据物料大小调整拍摄高度与角度，光源位预留了环形光、条形光的安装孔位，不需要额外打孔改造就能适配不同材质物料的打光需求，避免反光、阴影导致的视觉识别误判。

　　机器人作业区设置在输送线末端与操作台的衔接位置，采用六轴多关节机器人，基座固定在独立的安装台面上，和输送线机架做了物理隔振，避免输送线运行的振动传递到机器人末端，影响抓取精度，机器人末端的作业范围覆盖输送线末端的待抓取区、操作台面上的料盒放置区，以及托盘暂存区的上层位置，不需要额外增加外部轴就能完成全范围的取放动作，对于重量在5kg以内的小件物料，重复定位精度可以满足分拣、摆盘、装箱的工艺要求。操作台部分采用钢木结构，台面高度设置在750mm，符合人工坐姿作业的人体工程学要求，台面上预留了电脑显示器、键盘鼠标的放置位，旁边设置的工位台灯可以补充局部照明，方便人员对视觉识别存疑的物料做人工复核，或者处理机器人无法抓取的异形件，台面下方预留了主机放置位，侧边的废纸篓用于丢弃包装废料、不合格品标识等杂物，操作台旁配置的可升降办公椅，支持人员长时间值守时调整坐姿，降低疲劳度。

　　物料暂存区采用标准木托盘搭配周转纸箱的配置，托盘放置在地面的定位框内，机器人可以直接将分拣完成的物料码放到纸箱内，码满的纸箱可以直接通过手动液压叉车转运，不需要额外的二次搬运，托盘的放置位置距离机器人基座的距离经过测算，刚好在机器人额定负载下的最优作业半径内，避免机器人长期处于极限伸展位置，降低关节轴的磨损速度。整套工作站的安装边界非常紧凑，整体占地长度在3.5米左右，宽度在2.5米左右，不需要对现有车间地面做特殊处理，只需要预留220V控制电源、0.5-0.7MPa的压缩空气接口（如果末端采用气动夹爪的话）就能完成部署，既可以作为独立的分拣单元单独运行，也可以对接前后段的加工设备、包装设备，组成完整的产线。

　　设计过程中特意在各个单元之间预留了300-500mm的维护通道，不管是更换皮带、调整相机参数、检修机器人关节，还是清理台面积攒的废料，人员都可以顺畅到达各个维护点，不需要拆解其他单元的结构，另外在输送线的末端设置了挡料机构，避免物料在输送过程中掉落，机器人作业区的周边没有设置多余的防护栏（如果是高速大负载机器人可以后期加装），方便人员快速介入处理异常，适合3C电子、小五金、包装印刷等行业的中小件物料分拣、检测、摆盘工序，相比纯人工分拣，效率可以提升2-3倍，同时降低人工重复取放物料的劳动强度，相比全自动化的高速分拣线，部署成本更低，换产调整更灵活，只需要更换机器人末端夹爪、调整视觉识别的物料参数，就能快速切换生产的物料品类，不需要对整体结构做大的改动。
