铰接式U型通用连接关节结构

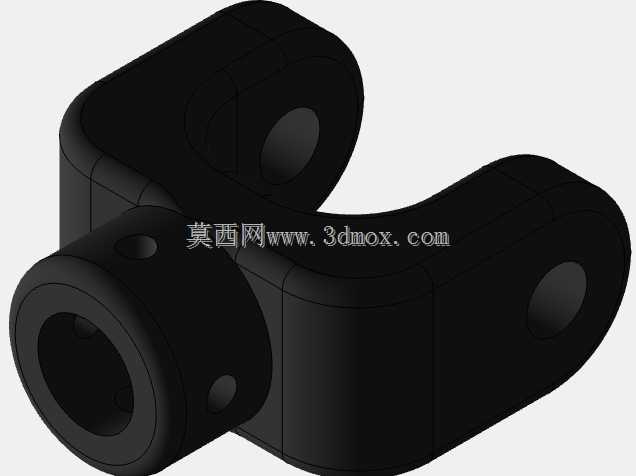

　　在各类需要实现小角度相对转动、载荷传递的机械结构场景中，这类U型铰接关节是非常常见的基础传力构件，日常在工装夹具的活动压臂、小型自动化设备的连杆传动端、输送线的挡停摆臂、甚至民用五金的折叠支架铰接位都能见到它的应用身影，核心作用是在两个被连接件之间提供单自由度的转动约束，同时可靠传递径向与轴向的工作载荷，避免连接位出现非预期的窜动或松脱。从结构设计逻辑来看，这个关节采用了一体成型的U型叉体搭配同轴铰接孔的布局，叉体的两个支臂上预留了同轴线的销孔，用来穿装铰接销轴，实现与外部连接件的转动配合；下端的圆柱安装段则设计为带径向顶丝孔的中空结构，安装时可以直接套在配套的支撑轴或连杆端头上，拧紧径向的紧定螺钉就能完成与支撑件的固定，不需要额外加工复杂的安装法兰，装配工序非常简便，适合快装快拆的工装类场景使用。

　　设计过程中需要重点控制两个支臂销孔的同轴度公差，一旦同轴度超差，穿装销轴后会出现转动卡滞、局部应力集中的问题，长期交变载荷下很容易在支臂根部出现疲劳裂纹；同时叉体内腔的开口宽度需要匹配被连接件的厚度，预留0.2-0.5mm的间隙即可，间隙过大会导致铰接位晃动量超标，影响传动精度，间隙过小则会在转动时出现摩擦卡阻，甚至因为加工误差导致零件无法装配。从安装边界来看，下端圆柱安装段的外径决定了配套支撑轴的内孔尺寸，径向顶丝孔的位置需要避开支撑轴的应力集中区域，防止顶丝压紧后在轴表面产生压痕，后续拆卸时出现卡滞；U型叉体的外轮廓圆角做了大圆弧过渡，一方面是为了减少热处理时的应力集中，提升零件的整体强度，另一方面也能避免安装维护时尖锐棱角划伤操作人员，符合机械安全设计的基本要求。

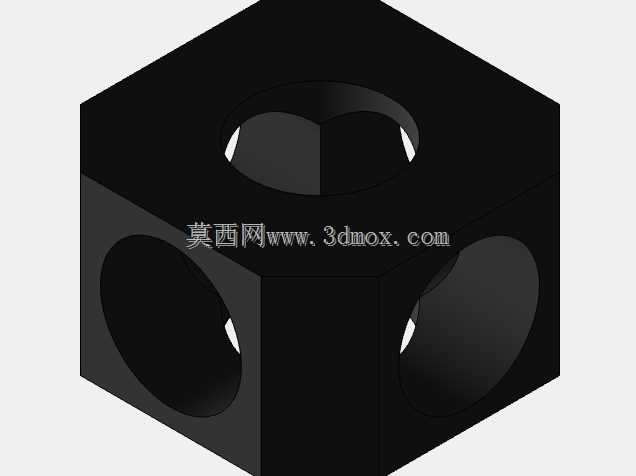

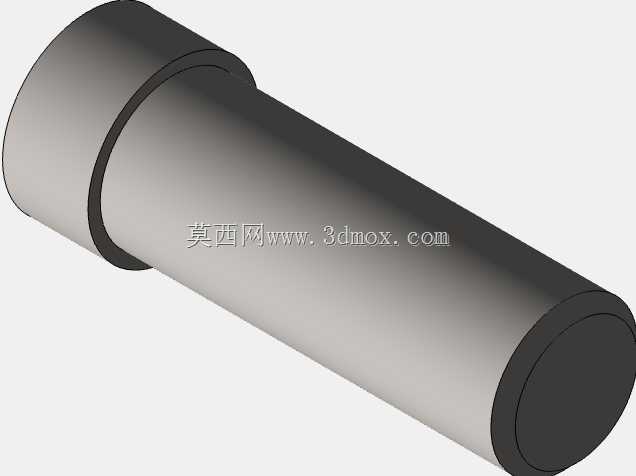

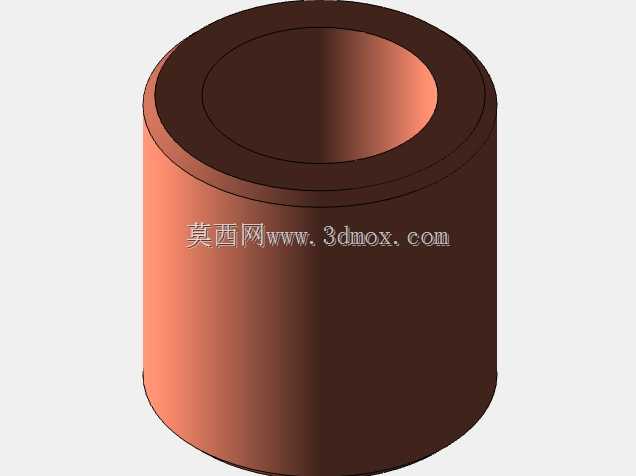

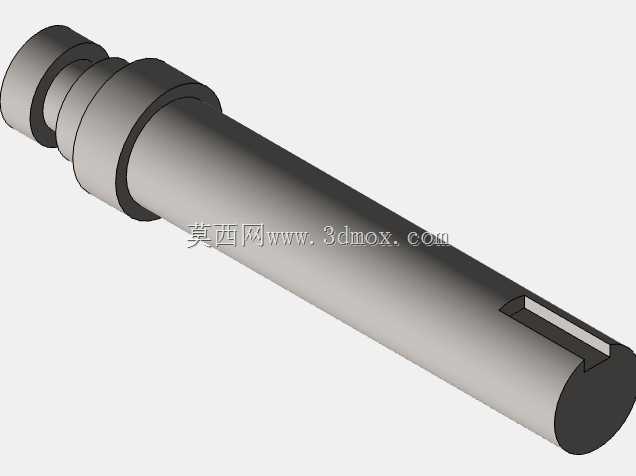

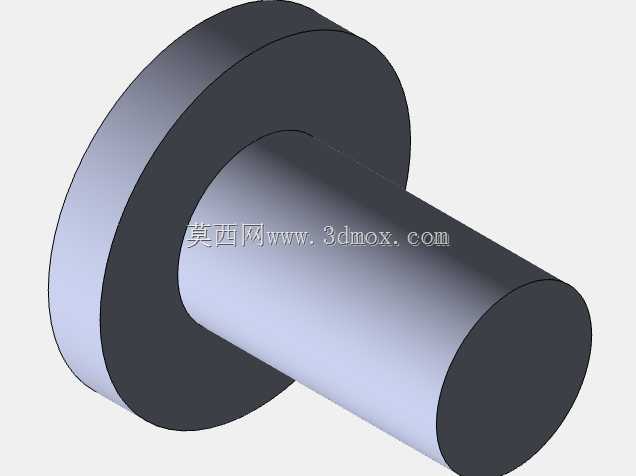

　　在实际选型应用时，需要根据铰接位传递的最大载荷核算支臂的厚度与销孔直径，销轴通常选用与关节本体等强度的材质，配合面做表面淬火处理提升耐磨性能，长期转动的场景还可以在销孔位置加装铜套或者含油轴承，减少转动磨损，延长部件的使用寿命。这类关节的转动角度范围由叉体的开口深度决定，开口越深，允许的相对转动角度越大，设计时需要根据实际工况的转动行程确定开口尺寸，避免转动到极限位置时出现结构干涉，比如在摆臂类机构中，要核算摆臂摆动到上下极限位置时，臂体与叉体内腔的间隙，预留足够的安全余量，防止硬接触导致零件变形或驱动机构过载。

　　零件的材质通常根据使用场景选择，普通工装场景用45号钢调质处理即可满足强度要求，有耐腐蚀需求的场景可以选用不锈钢材质，轻量化场景则可以选用高强度铝合金做硬质阳极氧化处理，不同材质的表面处理方式需要匹配配合面的精度要求，避免镀层厚度影响销孔的配合公差。
