制冷安装用直角连接角法兰结构

　　在商用制冷系统的管路布设场景中，受机组舱室空间限制、管路走向避让需求影响，常需要在管路转角位置采用一体式角向连接构件替代传统的直管法兰加弯头组合，减少管路焊口数量、降低泄漏风险，本次涉及的角形连接法兰正是针对这类制冷安装场景设计的管路连接件。这类构件主要应用在冷库制冷机组、商超冷柜压缩机组、工业低温冷却系统的制冷剂管路转角位置，承担两段垂直排布管路的刚性连接、密封承压作用，相比分体式的弯头加平法兰组合，一体式角法兰的流道过渡更顺滑，能减少制冷剂在转角位置的涡流阻力，降低管路压损，同时减少了一组连接密封面，长期运行下的制冷剂泄漏概率更低。

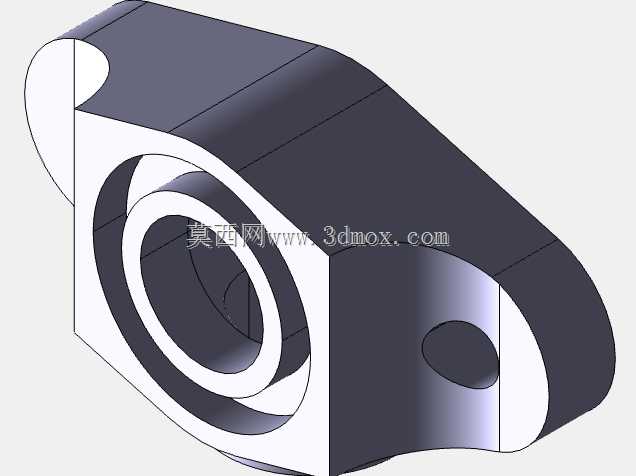

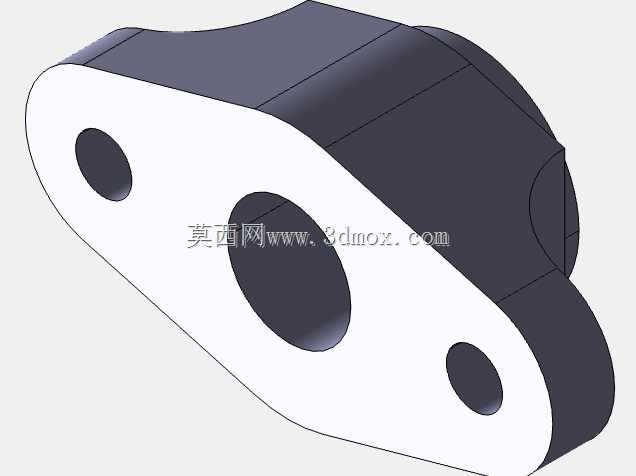

　　从结构设计来看，该角法兰采用90度直角一体式本体结构，两个连接端分别设置同轴的螺栓连接孔位，其中一端为外螺纹对接结构，可直接旋入对应规格的管路内螺纹接口，另一端为法兰盘式连接结构，通过周向均布的螺栓与配对法兰实现压紧密封，法兰密封面采用平面密封形式，适配制冷系统常用的耐低温橡胶石棉垫或金属缠绕垫片，满足低温工况下的密封可靠性要求。本体内部的流道采用圆弧过渡设计，转角位置的内圆角半径经过流阻优化，避免直角转折造成的制冷剂流速突变，减少管路振动与噪声的产生。从安装边界尺寸来看，该角法兰的轴向安装长度、法兰盘外径、螺栓孔中心距均匹配常规制冷管路的安装空间要求，法兰端的螺栓孔数量与孔径适配常用的管路连接螺栓规格，安装时不需要额外加工转接件，可直接替换同规格的传统转角连接组件。设计过程中充分考虑了制冷管路的安装公差补偿需求，法兰端的密封面预留了足够的垫片压缩量空间，外螺纹端的螺纹长度满足不同壁厚管路的旋入深度要求，即使现场管路存在小范围的轴向位置偏差，也可通过螺纹旋入深度的调整实现适配，降低现场安装的对位难度。

　　在结构强度方面，本体的转角位置做了加厚处理，避免制冷系统启停过程中压力波动造成的应力集中，同时法兰盘的厚度经过承压计算，可满足常规中低压制冷系统的工作压力要求，螺栓连接位的凸台结构增强了连接刚度，避免螺栓压紧时法兰盘出现变形导致密封失效。这类角法兰在实际应用中，除了制冷系统管路连接外，也可适配其他对转角流阻有要求的中低压流体管路场景，比如压缩空气管路、低温供液管路的转角连接，其一体式结构减少了现场安装的焊口数量，尤其适合不便于现场焊接作业的狭小安装空间，比如机组内部的紧凑管路布局位置，不需要动火作业即可完成管路转角的连接固定，大幅提升现场安装效率。

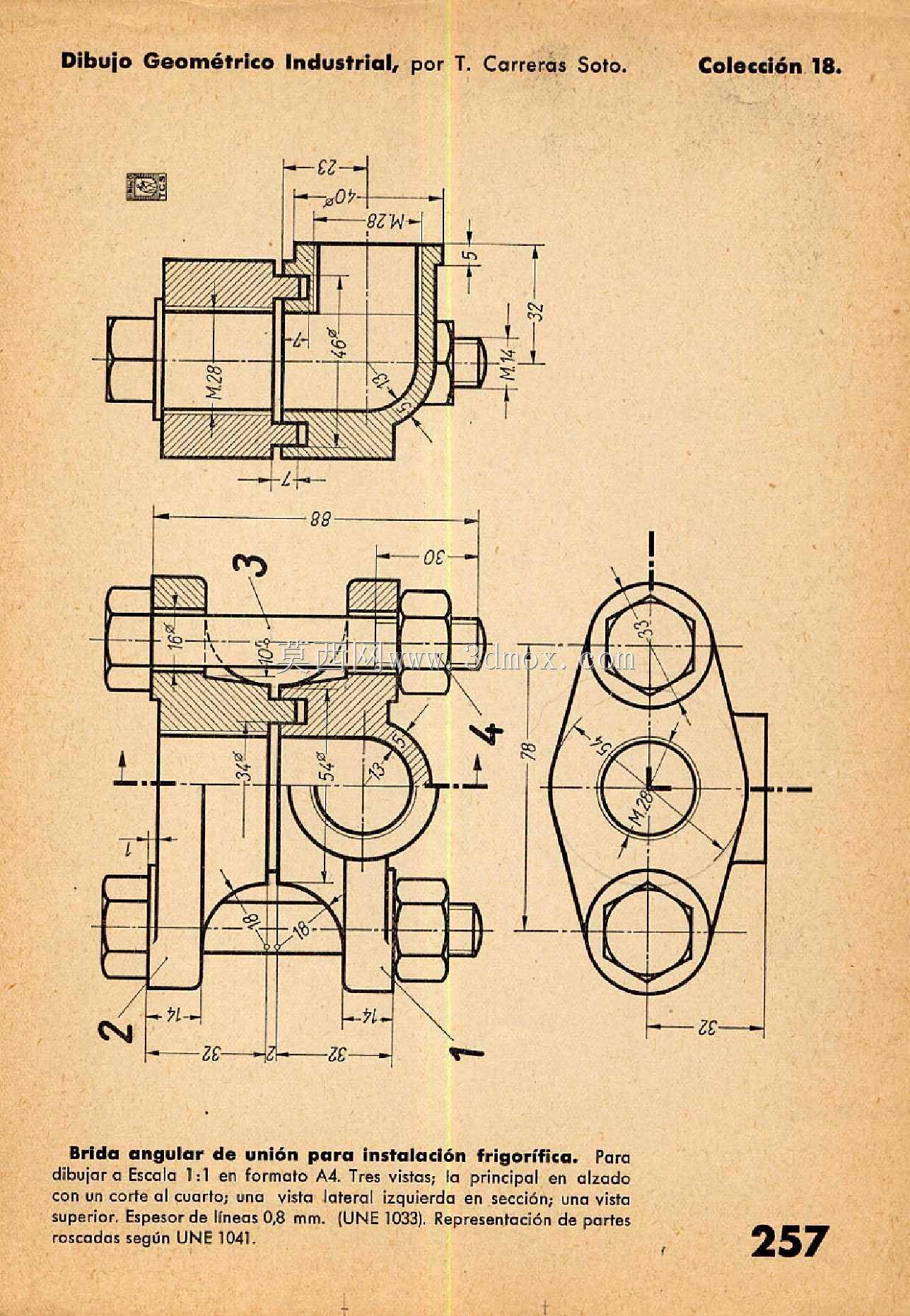

　　从建模细节来看，该结构的所有尺寸均严格遵循机械制图的投影规范，主视剖面清晰展示了内部流道的结构、壁厚分布、螺纹旋合长度，侧视与俯视图明确了法兰盘的外形轮廓、螺栓孔的排布位置、各部分的形位公差要求，建模时可直接依据视图中的尺寸标注完成参数化建模，不需要额外推算尺寸，螺栓孔的位置度、密封面的平面度、螺纹的规格精度都有明确的尺寸约束，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证。在实际选型时，可根据对接管路的通径、工作压力等级匹配对应规格的该类角法兰，相比分体式转角组件，其整体重量更轻，安装占用空间更小，在紧凑式制冷机组的设计中能有效缩减管路布设的空间占比，帮助优化机组整体的体积尺寸。
