墙面安装式吉他承托固定挂架结构设计

　　在民用乐器收纳场景中，墙面壁挂式承托结构一直是小空间家居、乐器工作室、琴行展示区的核心配套部件，这类结构的核心设计矛盾集中在三点：一是要避免对乐器漆面造成剐蹭磨损，二是要适配墙体龙骨的安装间距，三是要在最小的墙面占用面积下保证承托稳定性，本次设计的吉他壁挂架正是针对这三类实际工程痛点完成的结构方案。

　　从实际使用场景出发，这类挂架的核心用途是替代落地式吉他支架，消除地面支架占用通行空间、易被磕碰倾倒的隐患，无论是家庭练习区将吉他挂在闲置墙面，还是琴行做乐器陈列展示，或是录音室随手取放常用乐器，都能通过墙面固定的方式释放地面空间，同时让乐器保持通风干燥，避免长期放置在地面支架上积灰、受潮引发的琴颈变形问题。

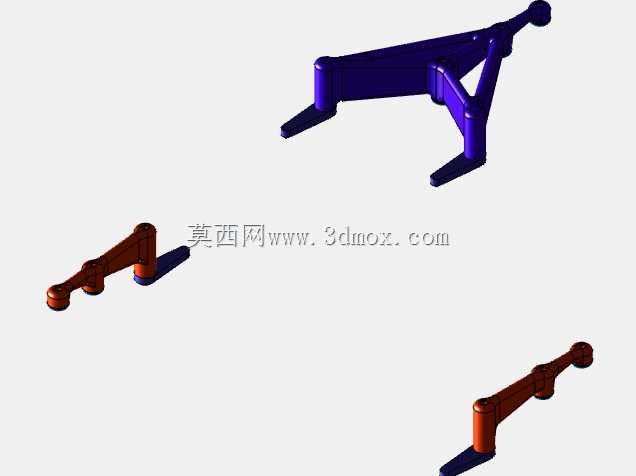

　　功能特性层面，这套挂架采用分体式承托结构，分为下部琴身托块与上部琴颈定位件两个功能模块：下部托块采用V型开口设计，开口角度经过反复校核，刚好贴合常规民谣吉他、电吉他的琴身下部弧度，接触边缘做了R3圆角过渡，避免硬接触硌伤琴身漆面；上部的两个定位件分别对应琴颈两侧的安装位置，不需要完全箍住琴颈，仅通过侧向限位防止吉他向两侧倾倒，取放时不需要额外解锁操作，直接抬起琴身即可取下，日常使用的操作效率远高于带锁扣的壁挂支架。所有承托部件的壁厚统一设置为4mm，针对3D打印的工艺特性做了壁厚均匀化处理，避免打印过程中出现翘曲、填充不均的问题，打印完成后不需要额外做支撑拆除后的打磨处理，安装接触面保持平整即可直接使用。

　　设计思路上，整套结构没有采用一体化挂板的方案，而是选择了分体式独立安装的逻辑，核心考虑是不同建筑的墙面龙骨间距存在差异，常规住宅的木龙骨间距多为400mm或600mm，一体化挂板的安装孔位固定，很容易出现孔位对准不上龙骨、只能打膨胀螺丝在空心墙面上的问题，长期承重容易出现松动脱落。分体式设计允许安装者根据实际龙骨位置灵活调整各个托块、定位件的安装位置，只要保证下部托块承托在琴身重心偏下的位置，上部两个定位件卡在琴颈1-2品的两侧位置，就能形成稳定的三点支撑结构，哪怕是空心砖墙、石膏板墙面，只要找到内部龙骨点位固定，就能承受5kg以内的常规吉他重量，不会出现结构失效问题。每个固定件的安装孔位都做了沉头设计，安装后螺丝头不会突出于零件表面，避免螺丝头剐蹭琴身漆面，沉头孔的深度适配常规的自攻螺丝长度，不会出现螺丝打穿零件表面的问题。

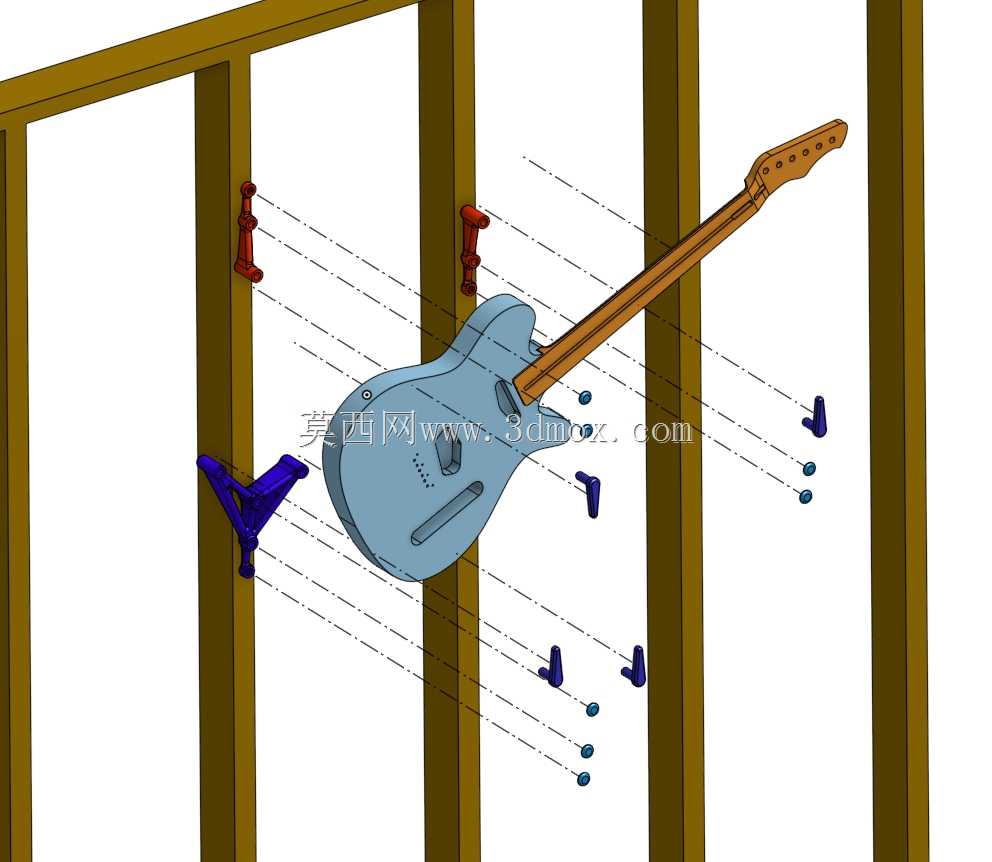

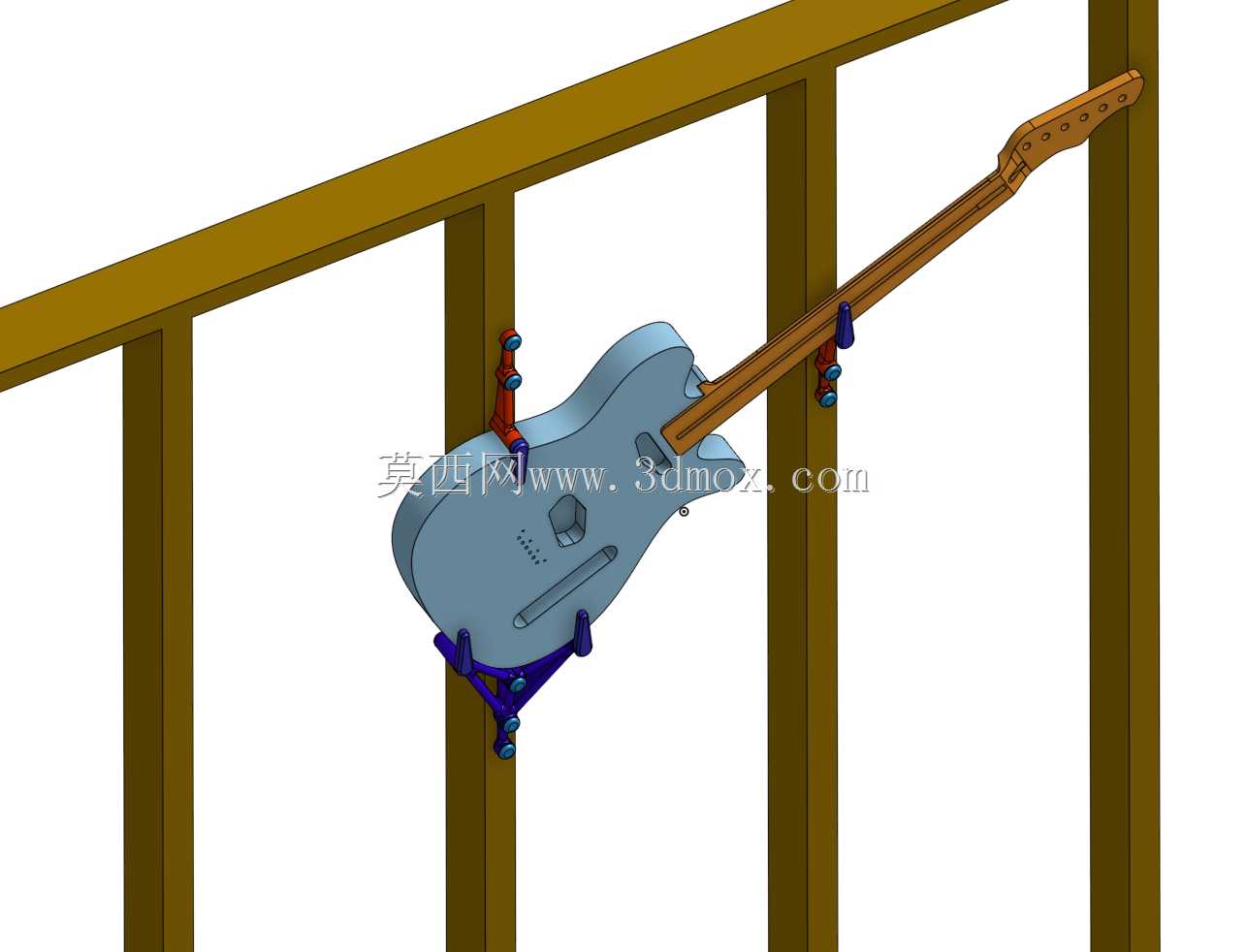

　　安装边界与尺寸层面，下部琴身托块的整体外轮廓尺寸为85mm60mm40mm，突出墙面的距离为60mm，刚好能托住琴身最厚的位置，不会因为突出距离过短导致琴身贴墙蹭脏漆面，也不会因为突出过长增加不必要的承重力矩；上部琴颈定位件的外轮廓尺寸为30mm25mm20mm，突出墙面的距离为25mm，刚好卡住琴颈的侧边位置，不会接触到指板部分，避免长期挤压指板影响琴弦高度。安装时需要先将吉他靠在墙面上标记出重心位置、琴颈位置，再对应标记点找到墙面内部的龙骨或实心墙体点位，将各个固定件通过自攻螺丝锁紧在墙面上，不需要额外的墙面打孔预埋膨胀件，只要固定点在实心结构上，单个固定点的承重能力就能达到10kg以上，完全满足常规吉他的承重需求。需要注意的是，安装时要保证下部托块的水平度，避免吉他放置后出现向一侧滑动的趋势，上部两个定位件的高度要保持一致，侧向留出1-2mm的间隙，不要完全夹紧琴颈，防止温湿度变化导致琴颈轻微变形时被卡位。

　　从结构可靠性角度验证，这套挂架的受力路径非常清晰：吉他的重量通过琴身传递到下部托块，再通过托块的安装螺丝传递到墙体结构，上部的两个定位件几乎不承受垂直方向的重力，仅起到侧向防倾倒的限位作用，因此长期使用不会出现上部零件受力断裂的问题。零件的受力位置都做了加强筋设计，托块与墙面接触的根部位置增加了2mm厚的三角加强筋，避免长期承重出现根部弯折的问题，所有棱角位置都做了圆角处理，既避免了3D打印过程中的应力集中问题，也防止安装和取放吉他时被尖锐棱角划伤。针对不同尺寸的吉他，比如尺寸更小的尤克里里、儿童吉他，只需要调整上下固定件的安装间距即可适配，不需要重新更换零件，通用适配性远高于固定尺寸的一体化壁挂支架。
