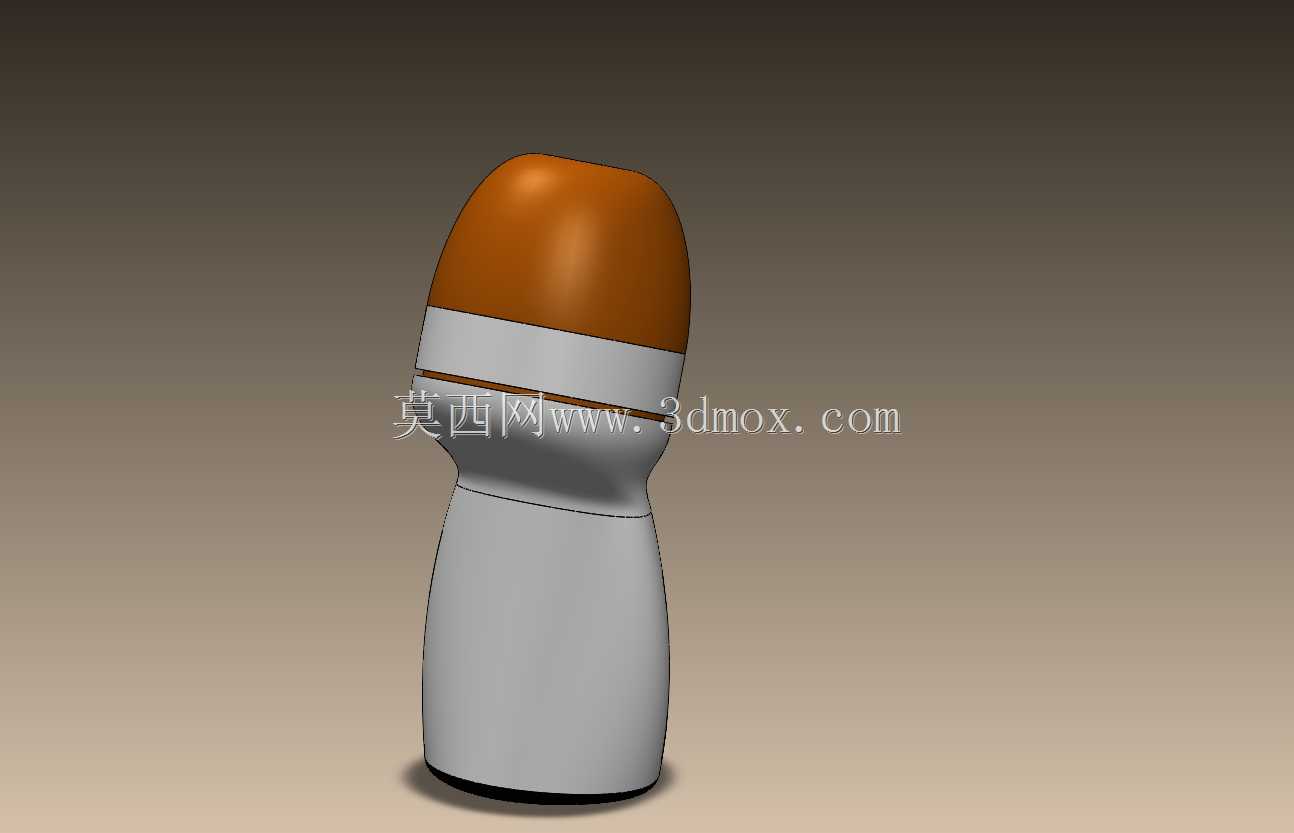

人体工学球形滚涂除臭剂分配器结构设计

　　这款手持除臭剂分配器的结构设计，核心围绕日化个护场景的实际使用需求展开，区别于传统按压式、直涂式除臭产品的使用痛点，在结构布局、握持手感、出料均匀性上做了针对性的工程优化。从实际应用场景来看，这类产品主要面向个人日常体味护理、衣物局部除味、小空间异味快速覆盖等使用场景，用户群体覆盖全年龄段，因此设计阶段首先考虑的是不同手型的握持适配性，没有采用生硬的直筒柱形结构，而是在握持段做了内收的弧面过渡，匹配手掌自然握持时的指腹贴合弧度，即使长时间握持施力滚动涂抹，也不会出现硌手、滑脱的问题。

　　功能结构上，产品分为三个独立的装配区段：下部为储液腔段，采用等直径圆柱结构，最大化利用内部储液空间，腔体内壁做光滑拔模处理，倾斜角度控制在1.2度，既满足注塑成型的脱模要求，也能让内部液态除臭剂在重力作用下自然向顶部滚涂组件汇聚，避免残留积液造成的原料浪费。中部为密封衔接段，采用双层卡扣式密封结构，配合硅胶密封圈实现储液腔与上部滚涂组件的液密封衔接，密封面的压缩量控制在0.3mm，既可以保证日常放置、倾斜状态下不会出现漏液问题，也不会因为卡扣过紧造成用户拆卸更换内芯或者补充液时操作费力。上部为滚涂功能段，顶端的球形滚涂器采用多孔亲肤材质，球面突出外壳的高度为4mm，刚好可以在接触皮肤或者织物表面时形成稳定的接触压力，球面与外壳的配合间隙控制在0.15mm，既不会因为间隙过大造成漏液，也不会因为间隙过小卡住滚珠导致滚动不畅。

　　顶部的端盖采用光滑圆弧过渡结构，没有尖锐棱角，端盖与主体的配合采用插拔式结构，配合段长度为8mm，插拔力控制在15N左右，用户单手握持时用拇指即可轻松推开端盖，同时日常放置在包袋、口袋中也不会因为晃动、挤压出现端盖脱落的问题。整体外形的最大直径为52mm，总高度为128mm，属于单手握持的黄金尺寸区间，既不会因为直径过粗造成手小的用户握持困难，也不会因为高度过高放置在桌面时容易倾倒，底部做了3mm高度的平底结构，放置时的支撑面直径为48mm，静态放置的稳定角达到27度，日常桌面放置时受到普通碰撞不会轻易翻倒。

　　从设计思路的落地来看，整个结构没有多余的复杂零件，全部零件均采用注塑成型工艺，零件总数控制在5件，分别是下壳体、上衔接座、滚珠支架、滚球、密封端盖，所有零件的壁厚均控制在2mm均匀厚度，避免注塑过程中出现缩痕、翘曲等成型缺陷，装配时采用卡扣压合工艺，不需要额外的螺丝、粘接剂，既可以提升装配效率，也方便后续的回收拆解。滚涂组件的出料通道做了等径微孔设计，孔径为0.8mm，当滚球滚动时，会通过表面的毛细孔隙带出适量除臭剂，均匀涂抹在接触表面，不会出现一次性出料过多造成液体流淌、沾染衣物的问题，当停止滚动时，微孔处的液体在表面张力作用下会形成液封，不会出现自然渗漏的情况。

　　考虑到实际使用中可能出现的跌落场景，壳体材料选用耐冲击的PP材质，在壳体的衔接位置做了1.5mm的圆角过渡，避免应力集中造成跌落时开裂，端盖的边缘做了加厚处理，即使从1.2米高度自由跌落到硬质地面，也不会出现端盖碎裂、壳体开裂的问题。握持段的表面没有做额外的防滑筋设计，而是通过壳体本身的哑光磨砂表面处理实现防滑效果，摩擦系数控制在0.4左右，即使手心出汗的状态下握持，也能保持足够的握持摩擦力，不会出现滑脱。整个产品的内部储液容量设计为50ml，符合民航携带品的容量要求，方便用户出行时随身携带，不需要额外办理托运。
